平衡阀
进口丝口静态流量平衡阀
PN25
1/2″~ 2″
在HVAC系统中,如果没有合适的水力调节设备,系统各分支之间的不同阻力可能导致末端设备流量分配的错误,而流量分配的错误会带来系统各服务区域间可能高达5°C-6°C的温差;还会导致能耗的增加,设备运行的损耗及额外的噪音,这些问题主要是由于末端设备所需流量的不同,或是由于输送管路长度和布局的不同造成的,AMISCO进口丝口静态流量平衡阀安装在管路上主要起到分配各管路流量的作用,达到系统水力平衡的目的。
产品特点:
>青铜阀体;
>零泄漏关断;
>Y型结构,流量调节范围大;
>可变孔板设计,可通过预设实现粗调;
>调节手轮顶部设计,便于安装和调试;
>内置记忆轴,可调节/锁闭最大开度位置;
AMISCO进口丝口静态流量平衡阀技术数据:
阀体规格 |
|
•公称通径 |
1/2”〜2”(DN15〜DN50) |
•公称压力 |
PN25 |
•工作温度 |
0℃〜85℃ |
•密封试验 |
1.1PN |
•壳体使用 |
1.5PN |
•适用介质 |
水 |
•阀盖材料 |
黄铜 |
•阀杆材料 |
黄铜 |
•阀体材料 |
青铜 |
•手轮组件 |
PA6 |
•挡盖 |
PA6 |
•密封圈材料 |
橡胶EPDM/NBR |
•阀杆 |
黄铜 |
•测压嘴 |
黄铜 |
•O型圈 |
橡胶EPDM/NBR |
•密封圈 |
PTFE |
•设计制造标准 |
BS 7350 |
•连接标准 |
BS 21,GB/T 7306.1 |
•检验测试标准 |
BS7350,BS6755-1 |
开度设定程序
方法和步骤(与设置为2.3开度)

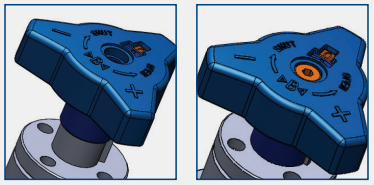

A)将阀门完全关闭,粗调刻度和精调刻度均显示为“0”
B)安装预设定值“2.3”圈打开阀门,粗调数字显示为“2”,精调数字显示为“3”

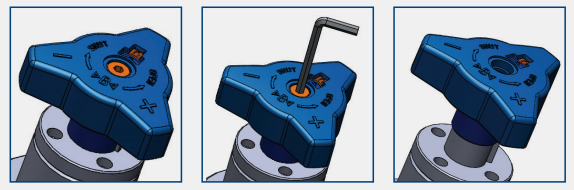

C)取下挡盖,用4mm内六角扳手深入图示孔顺时针拧紧记忆螺钉。(再次按第一步方法,验证计数器调整前后显示无错位)
D)装上挡盖,阀门粗调设定完成。

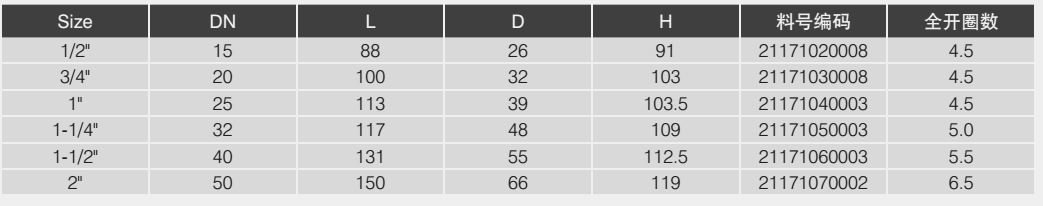

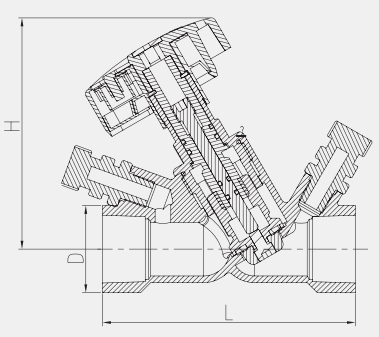

AMISCO进口丝口静态流量平衡阀外形尺寸:
使用注意:
①静态流量平衡阀经过寿命均衡设计,故正常使用条件下可长期使用免维护,无易损件。
②静态流量平衡阀在使用若干年后,橡胶密封部件可能出现损坏或老化的迹象,这时如需要
③更换相应的部件,请与客服部门取得联系。
④冬天环境温度低于冰点以下时,请做好静态流量平衡阀防冻措施以免冻坏阀体。
⑤静态流量平衡阀的调试属于系统调试,用户有调试需求请联系客服部门,为您提供优质的专业服务。
故障检修:
1)静态流量平衡阀在关闭状态下,经检查计数器未能归零
解决方法:
再次检查:将阀门全开后,反复冲洗管路,确保阀门在关闭时,未被垃圾卡阻。然后将阀门
关闭至手轮无法继续转动。如关闭后,计数器未能归零,按如下步骤操作。

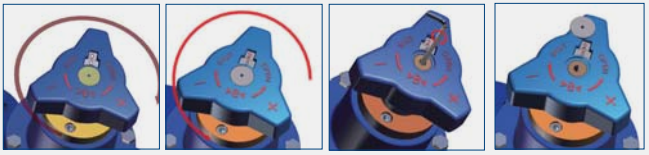

①挑开保护盖,逆时针转动内六角板手取下压紧螺钉,拔出手轮组件;
②转动手轮,使计数器显示归零;
③确认静态流量平衡阀处于关闭状态,对准定位槽,插入手轮组件,确保手轮安装到位;
④安装压紧螺钉;
⑤压紧保护盖。
