温控阀
进口电动调节型二通温控阀
PN25
1/2″~ 2″
AMISCO进口电动调节型二通温控阀应用于空调及供暖水路系统的调节控制,执行器接收模拟量调节信号,配合DDC控制器,可实现温度的自动控制。
产品特点:
>执行器和阀门采用螺纹连接,方便拆装;
>交流电压双向同步电机;
>前后压差600KPa以下,实现零泄漏关断;
>到位断电功能,执行器使用寿命长;
>多种控制信号选择,转换方便。
AMISCO进口电动调节型二通温控阀技术数据:
阀体规格 |
|
•公称通径 |
1/2”〜2”(DN15〜DN50) |
•公称压力 |
PN25 |
•工作温度 |
0℃〜85℃ |
•适用介质 |
水 |
•制造标准 |
GB/T 8464 |
•丝口连接标准 |
GB/T 7306.1 |
•检测标准 |
GB/T 13927 |
•阀体材料 |
黄铜 |
•球体 |
黄铜 |
•阀座 |
聚四氟乙烯 |
•阀杆 |
不锈钢 |
•O型圈 |
丁腈橡胶 |
•执行器外壳 |
工程塑料 |
执行器参数 |
|
•执行器型号 |
B03-024E |
•电源 |
AC24V 50/60Hz |
•功耗 |
5VA |
•控制信号 |
0(2)~10V,0(4)~20mA |
•运行时间 |
45s(50Hz/90°) |
•最大角度 |
95° |
•连接电线 |
0.5~1mm |
•工作环境温度 |
-5~50℃ |
•存储环境温度 |
-30~70℃ |
•防护等级 |
IP54 |

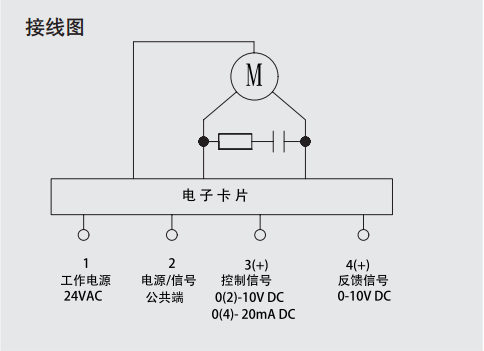

接线图:
电源末端
转向
DA
RA
增加
减少
90°
减少
增加
0°

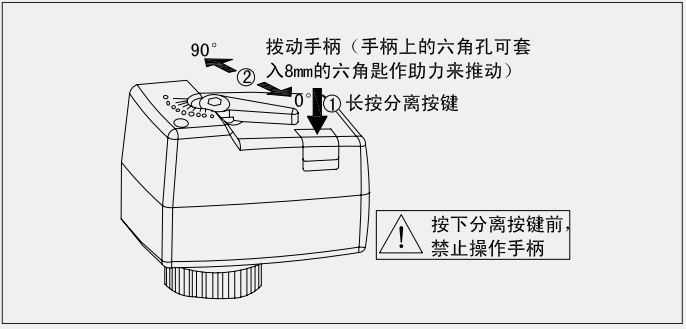

手动说明:

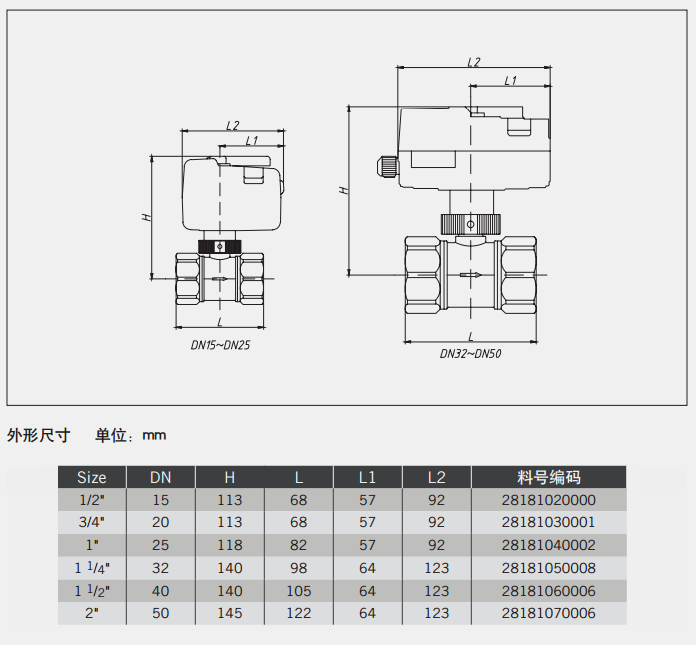

进口电动调节型二通温控阀外形尺寸:
进口电动调节型二通温控阀安装说明:
①安装电动开关型二通温控阀前,应将管道杂物清洗干净,严禁管道内遗留有焊渣、树枝、石块等杂物,以免损坏阀门。

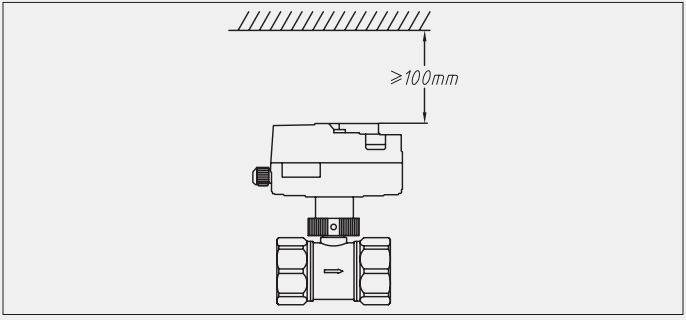

②应在电动开关型二通温控阀前、后两端安装关断阀,并预留足够空间,以便进行检修。
③安装电动开关型二通温控阀时,应检查管路水流方向,应严格按照阀体上的水流箭头方向安装。
④电动开关型二通温控阀要求的环境温度应在0~50℃范围内,如果是安装在高温场合,应采用降温措施;执行器不能包裹保温材料,防止执行器散热不利。
⑤电动开关型二通温控阀为丝口连接,安装时,应在管道螺纹上涂抹液体生料带,防止连接处漏水。
⑥安装电动开关型二通温控阀时,应注意管道螺纹拧入阀体的深度,拧入过深会导致阀门损伤,管道螺纹拧入深度不应超过下表中的数值。
口径 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
拧入深度 |
10 |
10 |
12 |
14 |
16 |
19 |
⑦电动开关型二通温控阀在出厂时,阀门设定为全开位置,安装后应反复冲洗管道,直至干净;严禁在此期间进行操作,以免破坏橡胶密封件。

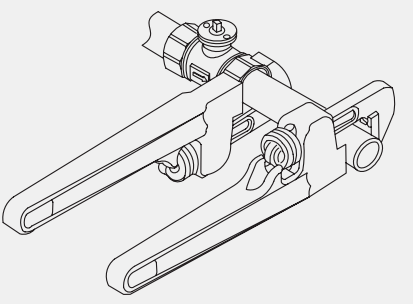

⑧为防止阀体破裂或接套松动,安装或拆卸时需使用管钳或扳手在阀体的同一侧操作。

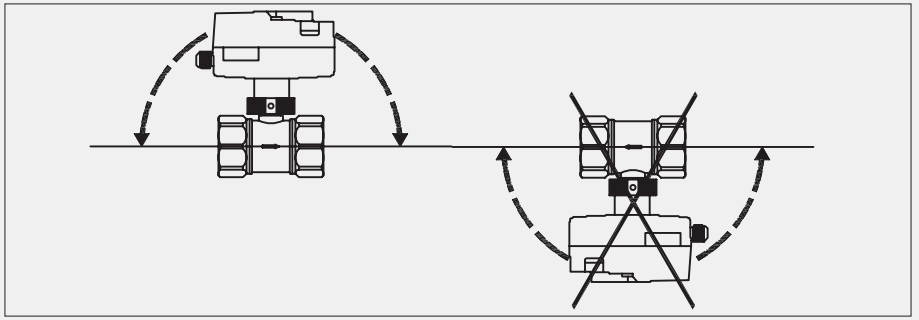

⑨在安装过程中应对电动执行器做好保护措施,不得浸水、碰撞;执行器严禁倒置。
调试与维护:
① 执行器接线必须符合国家电气施工规范,并在断电情况下接线;在通电之前,应仔细检查执行器所要求的电源电压及信号,以免损坏执行器。
②注意:当修理执行器时,必须把电源关闭,以防损坏机件或造成漏电引至伤亡。当接上电源时,切勿试图连接或拆卸电线。正常使用时,请安装固定好外罩。
③冬天环境温度低于冰点时,请做好电动开关型二通温控阀的防冻措施,以免冻坏阀体。
