进口法兰式电动调节型二通温控阀

产品概述 (PN25,2-1/2″~ 6″)
>执行器和阀门采用螺纹连接,方便拆装;
>交流电压双向同步电机;
>前后压差600KPa以下,实现零泄漏关断;
>到位断电功能,执行器使用寿命长;
产品询价
产品详情

温控阀

进口法兰式电动调节型二通温控阀


PN25

2-1/2~ 6

AMISCO进口法兰式电动调节型二通温控阀应用于空调及供暖水路系统的调节控制,执行器接收模拟量调节信号,配合DDC控制器,可实现温度的自动控制。

产品特点:

>执行器和阀门采用螺纹连接,方便拆装;

>交流电压双向同步电机;

>前后压差600KPa以下,实现零泄漏关断;

>到位断电功能,执行器使用寿命长;

AMISCO进口法兰电动调节型二通温控阀技术数据:

阀体规格

•公称通径

2-1/2”6DN65DN150

•公称压力

PN16

•工作温度

085

•适用介质

•制造标准

GB/T 8464

•丝口连接标准

GB/T 7306.1

•检测标准

GB/T 13927

•阀体材料

铸铁

•球体材料

不锈钢

•阀座材料

聚四氟乙烯

•阀杆材料

不锈钢

O型圈材料

丁腈橡胶

•执行器外壳

工程塑料

执行器参数

•执行器型号

B05

•电源

AC220V 50/60Hz

•功耗

8.5VA

•控制信号

开关信号

•运行时间

160s50Hz/133s60Hz

•最大角度

95°

•连接电线

0.5~1mm

•工作环境温度

-5~50

•存储环境温度

-30~70

•防护等级

IP54

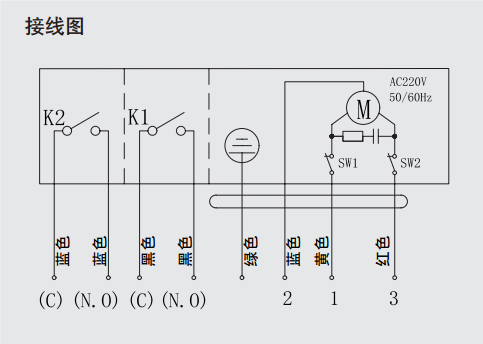

接线图:


电源末端

转向

无源干接点开关





K1

K2

1-2

0°

接通

断开

2-3

90°

断开

接通

手动说明:

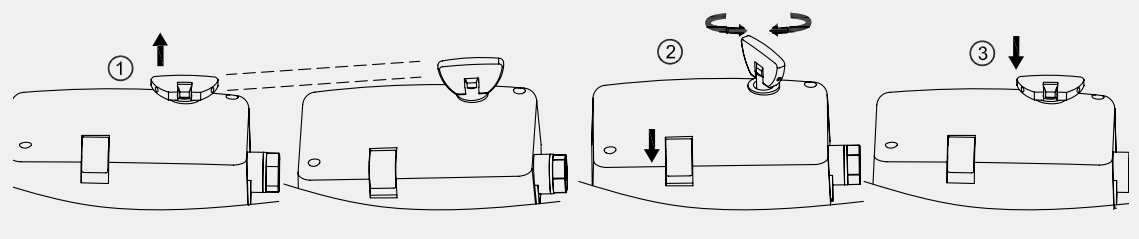

B05 执行器手动操作示意

B06执行器手动操作示意

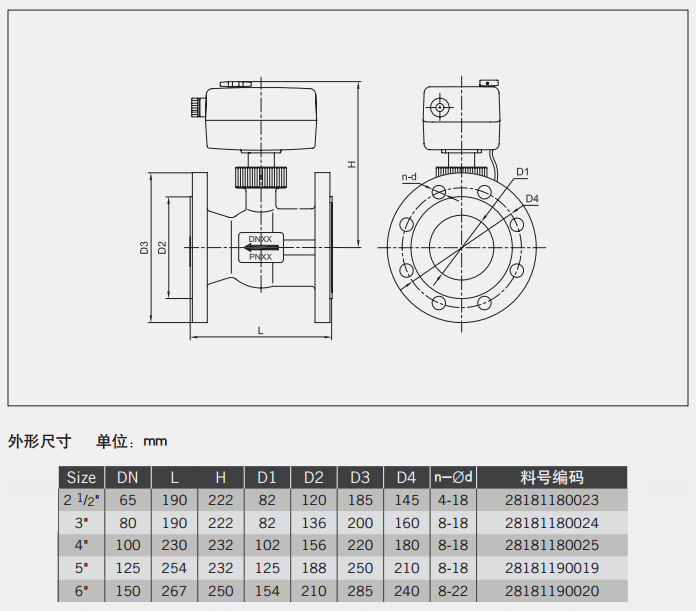

外形尺寸:

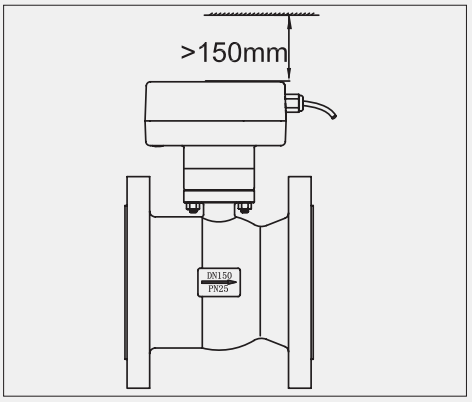

安装说明:

① 安装电动开关型二通温控阀前,应将管道杂物清洗干净,严禁管道内遗留有焊渣、树枝、石块等杂物,以免损坏阀门。

② 应在电动开关型二通温控阀前、后两端安装关断阀,并预留足够空间,以便进行检修。

③ 安装电动开关型二通温控阀时,应检查管路水流方向,应严格按照阀体上的水流箭头方向安装。

④电动开关型二通温控阀要求的环境温度应在 0 50℃范围内,如果是安装在高温场合,应采用降温措施;执行器不能包裹保温材料,防止执行器散热不利。

⑤在将电动开关型二通温控阀安装于管道时,为防止阀瓣受管道的锈渣或其它物质的损坏,电动开关型二通温控阀应处于全开位置。并在安装后反复冲洗管道,直至干净;严禁在此期间进行操作,以免破坏橡胶密封件。

⑥管道法兰焊接时不能引起过度变形,焊角等不得影响密封面的平整性。

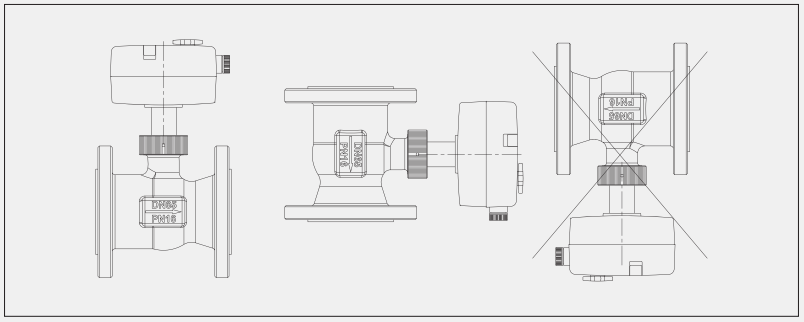

⑦在安装过程中应对执行器做好保护措施,不得浸水、碰撞。安装好后执行器严禁倒置。

调试与维护:

①执行器接线必须符合国家电气施工规范,并在断电情况下接线;在通电之前,应仔细检查执行器所要求的电源电压及信号,以免损坏执行器。

②注意:当修理执行器时,必须把电源关闭,以防损坏机件或造成漏电引至伤亡。当接上电源时,切勿试图连接或拆卸电线。正常使用时,请安装固定好外罩。

③冬天环境温度低于冰点时,请做好电动开关型二通温控阀的防冻措施,以免冻坏阀体。
