温控阀
进口动态平衡电动调节温控阀
PN25
2-1/2″~ 6″
AMISCO进口动态平衡电动调节温控阀用于暖通空调系统,多安装于回水管路;通过内置压差控制器,屏蔽系统压差波动对控制管路流量的影响,从而避免了变流量系统中,传统电动调节阀控制精度差、频繁动作、舒适度低的缺陷。
产品特点:
>执行器和阀门采用螺纹连接,方便拆装;
>三合一功能:电动调节+ 压差控制+ 静态平衡;
>可实现线性流量调节;
>采用直行程平衡式活塞阀瓣;
>Kvs 可调,最大流量可限定;
>压差控制范围大,流量调节精度高;
>具有多种输入信号选择,转换方便;
>可自动校准行程,信号反馈精度高;
>具有防卡滞保护功能:解决因长期不用而造成运动部件卡滞的现象;
>具备安全模式,执行器具有开盖电动模式失效;
>可拆卸式接线端子。
AMISCO进口动态平衡电动调节温控阀技术数据:
阀体规格 |
|
•公称通径 |
2-1/2”〜6”(DN65〜DN150) |
•公称压力 |
PN16 |
•工作温度 |
-5〜85℃ |
•密封试验 |
0.35MPa |
•壳体试验 |
1.5PN |
•适用介质 |
水、乙二醇 |
•工作电压 |
AC24V |
•功率 |
DN65~DN100 4.2VA DN125~DN150 10.6VA |
•适用介质 |
水 |
•法兰连接标准 |
GB/T 17241.6 |
•检测标准 |
GB/T 13927 |
•阀体材料 |
球墨铸铁 |
•阀盖材料 |
球墨铸铁 |
•阀座材料 |
不锈钢 |
•阀瓣材料 |
不锈钢 |
•阀杆材料 |
不锈钢 |
•刻度杆 |
黄铜 |
•调节螺母 |
黄铜 |
•膜片组件 |
EPDM+不锈钢 |
•弹簧 |
不锈钢 |
执行器参数 |
|
•执行器型号 |
B05 |
•电源 |
AC220V 50/60Hz |
•功耗 |
8.5VA |
•控制信号 |
开关信号 |
•运行时间 |
160s(50Hz)/133s(60Hz) |
•最大角度 |
95° |
•连接电线 |
0.5~1mm |
•工作环境温度 |
-5~50℃ |
•存储环境温度 |
-30~70℃ |
•防护等级 |
IP54 |

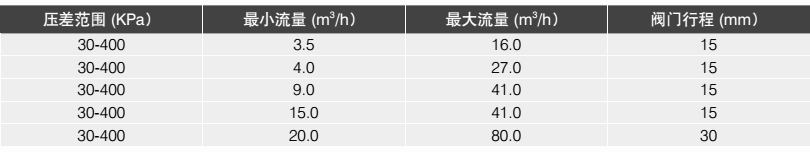

性能参数表:

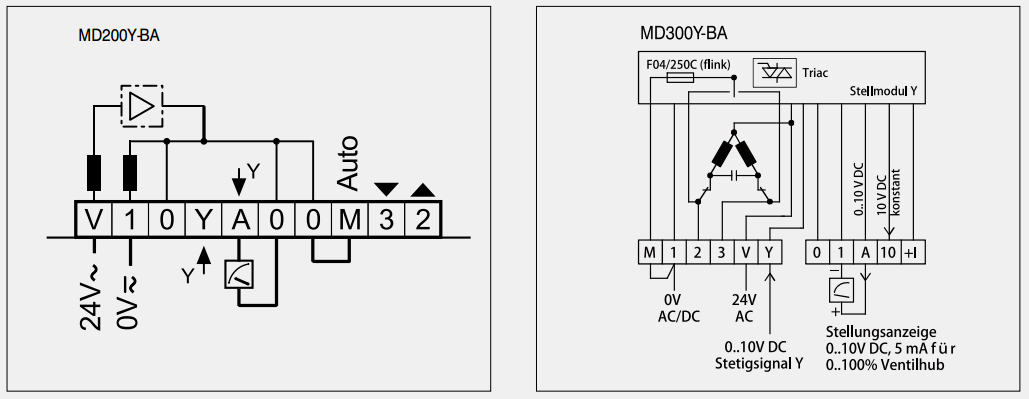

接线图:

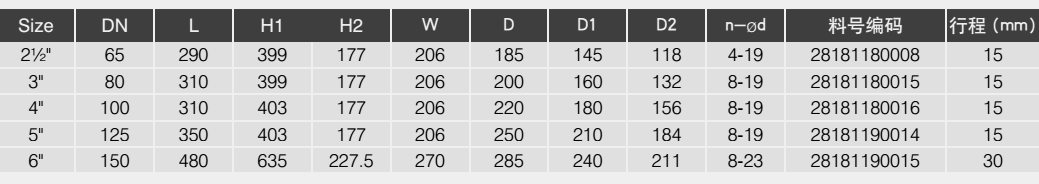

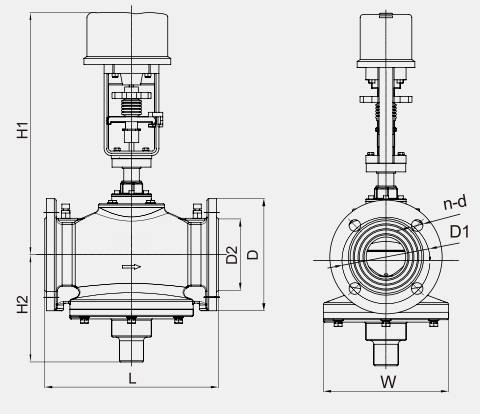

外形尺寸:
