温控阀
进口动态平衡电动二通温控阀
PN16
3/4″~ 1″
AMISCO进口动态平衡电动调节温控阀应用于风机盘管系统，多安装于回水管路，为开关两位式，可以恒定每一台风机盘管的流量，配合温度控制器，可实现房间温度的自动控制。
产品特点：
>二合一功能：电动二通+恒定流量；
>通过阀门流量不随系统压力波动而改变，流量控制精度达±5%；
>自带测压嘴，可接各种测量设备；
>执行器具有首次全开功能。
进口动态平衡电动二通温控阀技术数据：
|
阀体规格 |
|
|
•公称通径 |
3/4”〜1”（DN20〜DN25） |
|
•公称压力 |
PN16 |
|
•工作温度 |
0〜85℃ |
|
•适用介质 |
水 |
|
•流量误差 |
±5% |
|
•阀体材料 |
黄铜 |
|
•执行器外壳 |
阻燃PC/PA66 |
|
•弹簧 |
不锈钢 |
|
•阀胆 |
组合件 |
|
•密封圈 |
橡胶EPDM/NBR |
|
•丝口连接标准 |
GB/T 7306.1 |
|
•检测标准 |
GJ/T 179 |
|
执行器参数 |
|
|
•电压 |
AC230V 50/60Hz |
|
•功率 |
1.8W |
|
•推力 |
100N |
|
•行程 |
4mm |
|
•开关周期 |
约3分钟 |
|
•防护等级 |
IP54 |
|
•连接尺寸 |
M30*1.5mm |
|
•环境温度 |
-25~60℃ |
|
•连接电线 |
1.2m |
|
•引线规格 |
2*0.75mm PVC |
执行器特点：
首次打开；
360°安装方式，摁扣连接拆卸组装不需要工具；
100%不漏水设计；
操作可靠，使用时间长，不需维修；
能耗低，有过载保护功能；
与散热器TVR兼容；
操作静音。

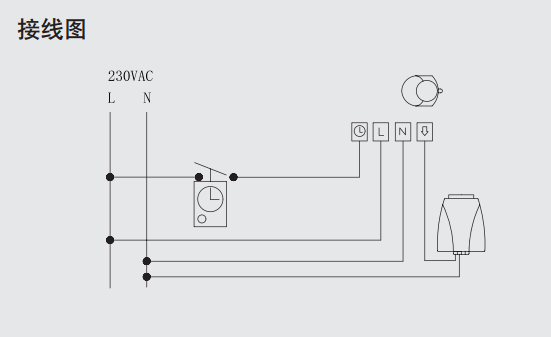

进口动态平衡电动二通温控阀接线图：

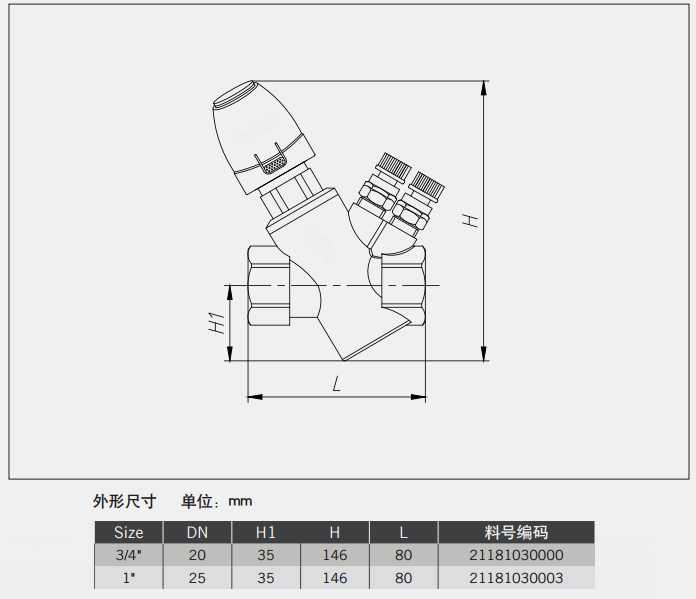

进口动态平衡电动二通温控阀外形尺寸：
进口动态平衡电动二通温控阀安装说明：

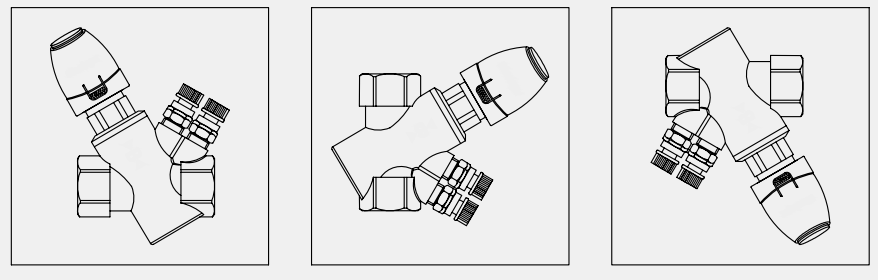

①推荐执行器水平或垂直安装（如图1、图2）
②如有特别恶劣的环境向下安装位置（如图3）会减少产品寿命。

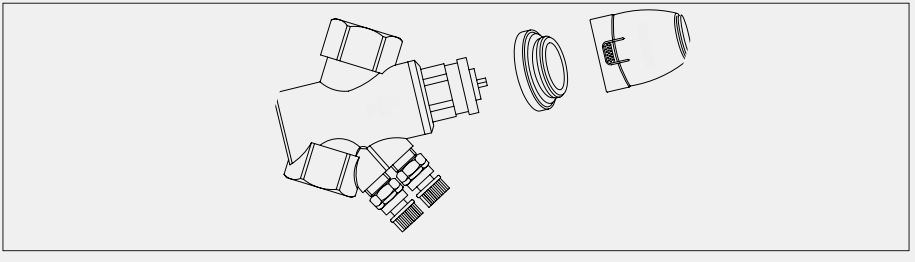

阀门连接模块：
