温控阀
进口电动二通温控阀
PN25
3/4″~ 1″
AMISCO进口电动二通温控阀应用于风机盘管水路系统，为开关控制阀门；配合温度控制器，可实现房间温度的自动控制。
产品特点：
>快拆式结构；
>无水锤冲击及启闭噪音；
>前后压差350KPa以下，实现零泄露关断；
>执行器具有首次全开功能。
AMISCO进口电动二通温控阀技术数据：
|
阀体规格 |
|
|
•公称通径 |
3/4”〜1”（DN20〜DN25） |
|
•公称压力 |
PN16 |
|
•工作温度 |
0〜85℃ |
|
•密封试验 |
1.1PN |
|
•壳体使用 |
1.5PN |
|
•适用介质 |
水 |
|
•丝口连接标准 |
GB/T 7306.1 |
|
•检测标准 |
GB/T 13927 |
|
•阀体材料 |
黄铜 |
|
•阀杆材料 |
黄铜 |
|
•密封圈 |
EPDM橡胶 |
|
•执行器外壳 |
阻燃 PC/PA66 |
|
执行器参数 |
|
|
•电压 |
AC230V ±10% 50/60Hz |
|
•功率 |
2W |
|
•推力 |
100N |
|
•行程 |
4mm |
|
•开关周期 |
约3分钟 |
|
•防护等级 |
IP54 |
|
•连接尺寸 |
M30*1.5mm |
|
•环境温度 |
-25~60℃ |
|
•连接电线 |
1.2m |
|
•引线规格 |
2*0.75mm PVC |

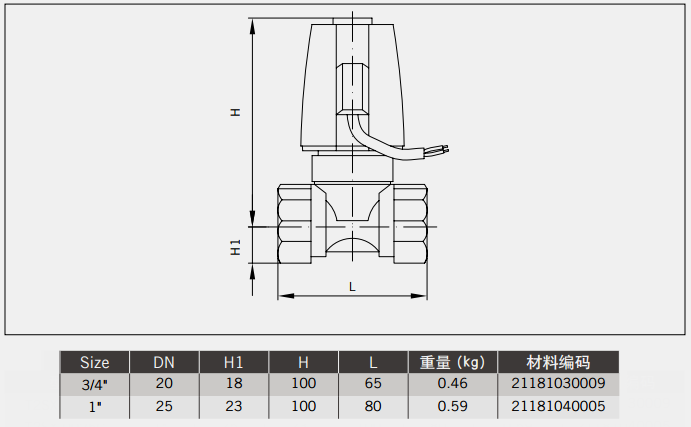

外形尺寸：

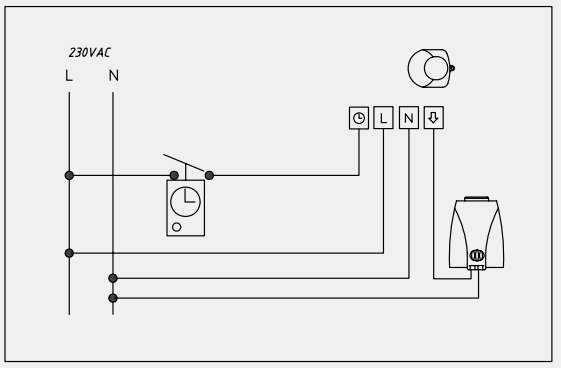

执行器接线图：
我们推荐在 230V 系统中安装以下配件 :
光滑塑料铠装电缆 NYM 1.5mm2
扁平建筑电线 NYIF 1.5mm2
安装说明：

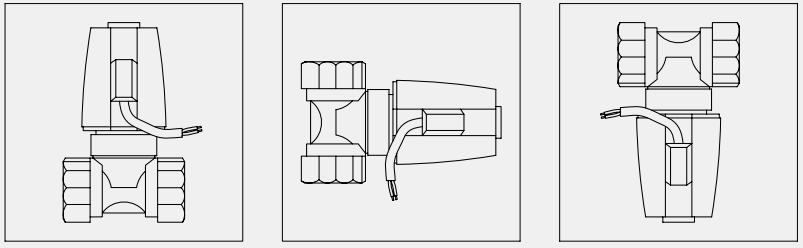

推荐执行器水平或垂直安装（如图 1、图 2）
如有特别恶劣的环境向下安装位置（如图 3）会减少产品寿命。
调试及维护：
①执行器接线必须符合国家电气施工规范，并在断电情况下接线；在通电之前，应仔细检查执行器所要求的电源电压及信号，以免损坏执行器。
②冬天环境温度低于冰点时，请做好电动二通阀的防冻措施，以免冻坏阀体。
