进口喷管止回阀

产品概述 (PN10/16/25,2″~ 40″)
>轴流式结构;
>阀瓣重量轻,弹簧辅助关闭;
>流线形水流通道设计,流阻系数小;
>启闭迅速,静音效果好;
>短体结构,安装空间小。
产品询价
产品详情

止回阀

进口喷管止回阀

PN10/16/25

2~ 40


AMISCO进口喷管止回阀主要由阀体、阀座、阀瓣、导流体(扩散体)、弹簧等主要零件组成,该阀主要适用于给排水、消防、暖通、冶金、石化等系统的清水介质,安装在水泵出口处或其它有止回要求的管道中,防止介质倒流对泵及管道系统造成破坏。

产品特点:

>轴流式结构;

>阀瓣重量轻,弹簧辅助关闭;

>流线形水流通道设计,流阻系数小;

>启闭迅速,静音效果好;

>短体结构,安装空间小。

AMISCO进口喷管止回阀技术数据:

阀体规格

•公称通径

2”40DN50DN1000

•公称压力

PN10/16/25

•工作温度

085

•适用介质

•制造标准

GB/T21387

•连接法兰标准

GB/T17241.6

•性能标准

GB/T25178

•阀体材料

QT450-10

•导流体(扩散体)

QT450-10

•阀座材料(DN50-250

20Cr13

•阀座材料(DN250以上)

20Cr13

•阀瓣材料

20Cr13

•弹簧

0Cr18Ni9

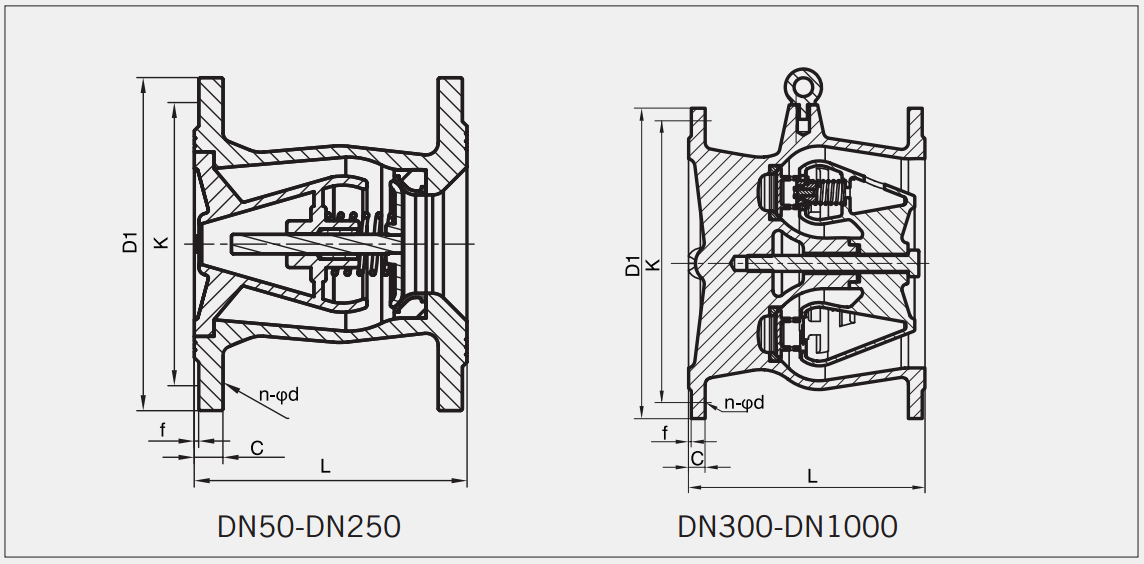

AMISCO进口喷管止回阀外形尺寸:


运输、贮存:

①装箱后的止回阀在运输和贮存过程中,不应碰撞和受雨雪淋袭。

②阀门应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在。

③装箱的阀门在搬运时应当采用托盘,轻拿轻放。

④止回阀在运输和存储中,密封件主要为橡胶材质,并涂有润滑油,严禁使用酒精、汽油等化学溶剂擦洗。

⑤阀门主要密封件为橡胶制品,不宜长期裸露在室外或受阳光曝晒。

安装:

①在安装止回阀前,需将管道内的杂物清洗干净。严禁管道内遗留有焊渣、树枝、石块等杂物,以免损伤阀门。

②安装止回阀前应检查管道水流方向,严格按照阀体上的水流箭头方向安装。

③管道法兰焊接时不能引起过度的变形,焊角等不得影响密封面的平整。

④止回阀可任意方向安装,免维护。

⑤管道法兰螺栓应对角交错拧紧,以免引起密封面倾斜而造成泄漏。

⑥管道两端法兰应避免轴线不同心、密封面倾斜、或者受到两个方向的作用力。

⑦如果管线没有足够的强度来支撑阀门的重量和操作扭矩,阀门应有支撑。

调试及维护:

①冬天环境温度低于冰点以下时,请做好止回阀防冻措施以免冻坏阀体。

②管线中的阀门应进行定期检查和维护,主要维护点包括密封表面、阀瓣、弹簧及阀体腔表面的污垢。

③止回阀在使用若干年后,橡胶密封部件可能出现损坏或老化的迹象,这时如需要更换相应的部件,请与 AMISCO 客服部门取得联系。

故障检修:

①在使用期间应该检查阀座与阀体结合处密封性能。

②密封表面泄露,可能是其表面弄脏、磨损或划伤,应对其进行清理或更换。

③阀门两端面泄露,可能是法兰两端压紧力不够,或密封垫片失效,需均匀拧紧法兰螺栓或更换两侧密封垫片。

④止回阀若出现其他故障,请与AMISCO客服部门联系。
