进口把手型对夹中线蝶阀

产品概述 (PN10/16/25,2″~ 40″)
>宽边浮动式橡胶阀座可拆卸便于现场维修,并采用全流域设计;
>双向等压密封,低水损;
>特殊切向销连接,可将蝶板和阀杆紧密结合在一起,不致松动,不致削弱阀杆的强度且具有良好的互换性;
>通过WRAS认证。
产品询价
产品详情

蝶阀

进口把手型对夹中线蝶阀

PN10/16/25

2~ 40


AMISCO进口把手型对夹中线蝶阀采用中线型设计,其阀门主要结构由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成,阀座采用可脱卸构造。可广泛应用于给排水,建筑,空调,石化,水电,造纸等流体管线上作为调节或截流装置使用。

产品特点:

>宽边浮动式橡胶阀座可拆卸便于现场维修,并采用全流域设计;

>双向等压密封,低水损;

>特殊切向销连接,可将蝶板和阀杆紧密结合在一起,不致松动,不致削弱阀杆的强度且具有良好的互换性;

>通过WRAS认证

AMISCO把手型对夹中线蝶阀技术数据:

阀体规格

•公称通径

2”6DN50DN150

•公称压力

PN16

•工作温度

085

•密封试验

1.1PN

•壳体试验

1.5PN

•适用介质

•制造标准

GB/T122338

•法兰连接标准

GB/T 17241.6

•顶部法兰标准

ISO5211

•结构长度标准

GB/T12221

•压力试验标准

GB/T13927

•阀体材料

QT450-10

•蝶板材料

ZG0Cr18Ni9

•阀杆材料

20Cr13

•阀座材料

EPDM

O型圈

EPDM

材质适用介质选用表:

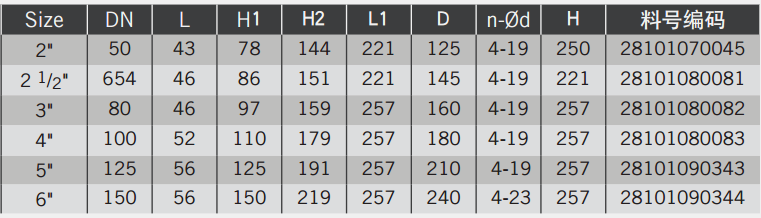

外形尺寸:

安装:

① 选配国标或行标法兰,并按相应标准与蝶阀结构长度选配双头螺栓及螺母,无需附加密封垫片;

②阿米斯科阀门安装时应对角交错、逐步锁紧联接螺栓,以保持受力均衡。螺栓锁紧力无需太大,即可保持密封良好,无需加力扳手操作以免破坏密封圈;

③阿米斯科蝶阀可双向密封,安装时无流向要求;

④现场安装时请特别注意当蝶阀安装就位后,不允许在相应法兰上进行焊接,以免损坏蝶阀阀座橡胶;

⑤焊接后法兰内焊缝必须打磨去焊渣及飞溅物,并不允许高出法兰密封面以防损坏阀座橡胶;

⑥在阀门同一立管上端处焊接时,请将阀门操作到全开位置,以免焊渣及飞溅物存积在阀瓣处,损坏阀座橡胶;

⑦为降低操作时的动态扭矩,如阀门安装在弯管处,建议安装在弯管的水流出口端;

⑧全部安装完毕后,请在阀门全开位置反复冲洗,直至管路内部冲洗干净,方可启闭操作。

调试、维护:

①阀瓣开关定位已在工厂内完成并经过验证,安装时一般不需要调整。

②正常操作用一人之力(手柄或手轮)即可轻松开关阀门,设计手轮力不超过 4kgf。如一人不能轻易将阀门开关,表示阀门内有杂物卡阻,需检查原因,切忌二人或用加力杆去硬扳手轮。

③若蝶阀长时间未启闭,应保证每年至少开关 1 次。

④冬天环境温度低于冰点以下时,请做好蝶阀防冻措施以免冻坏阀体。

故障检修:

①把手断裂损坏;联络AMISCO客服部门,索取把手并自行更换调试。

②把手型蝶阀,把手全关时,阀门仍然内部泄露;如反复启闭几次后,阀门关至全关位置,仍然内部泄露,可能是把手限位出现偏差,按如下步骤操作:

 a. 松开刻度盘紧固螺钉;

 b. 调整把手至新的关断位置;

 c. 检查内部泄露情况,直至无泄露;

 d. 重新锁定刻度盘紧固螺钉;

 e. 反复启闭几次,确认工作正常;

③蜗轮型蝶阀,蜗轮箱手轮全关时,阀门仍然内部泄露。如反复启闭几次后,阀门关至全关位置,仍然内部泄露,可能是蜗轮箱限位出现偏差,按如下步骤操作:

 a. 顺时针旋动手轮将阀门完全关闭

 b. 阀门的位置可以通过指示牌上的箭头来确定

 c. 将调节螺母上的塑料保护盖取下,放松螺母。

 d. 当无法达到完全关闭的位置时,逆时针方向旋转放松设定螺栓(见图)。继续顺时针转

动手轮,直到阀门完全关闭。

 e. 将设定螺栓重新上紧,再将螺母固定好。

 f. 逆时针转动手轮开启阀门

 g. 当阀门无法完全开启 (90°), 逆时针方向旋转设定螺栓 - 开(见图)。继续逆时针转动手轮,直到阀门完全开启。

 h. 将设定螺栓重新上紧,再将螺母固定好。

 i. 转动手轮将阀门关闭

 j. 将塑料保护盖重新
