闸阀
进口手轮弹性座封闸阀
PN16
2″~ 12″
AMISCO进口手轮弹性座封闸阀采用直通式流道设计,高性能橡胶全部包覆闸板,密封可靠,操作轻便。主要适用于生活用水系统、给排水系统、污水处理系统等,在建筑、城市环保、石化、电力等行业的流体输送管线上作为截断装置使用(不适用于节流)。
产品特点:
>整体包胶阀瓣;
>固定式阀瓣螺母;
>平底式阀座;
>轴封采用三道O型圈;
>全通径设计,低水损;
>无毒环氧树脂静电涂装。
AMISCO手轮弹性座封闸阀技术数据:
阀体规格 |
|
•公称通径 |
2”〜12”(DN50〜DN300) |
•公称压力 |
PN16 |
•工作温度 |
0〜85℃ |
•密封试验 |
1.1PN |
•壳体试验 |
1.5PN |
•适用介质 |
水 |
•制造标准 |
GB/T216 |
•法兰连接标准 |
GB/T 17241.6 |
•结构长度标准 |
GB/T 12221 |
•检测标准 |
GB/T 13927 |
•阀体材料 |
QT450-10 |
•阀瓣材料 |
QT450-10+EPDM |
•阀瓣螺母 |
QAI9-4 |
•阀盖材料 |
QT450-10 |
•阀杆材料 |
20Cr13 |
•密封圈 |
EPDM |
•压盖 |
QT450-10 |
•手轮 |
Q235 |

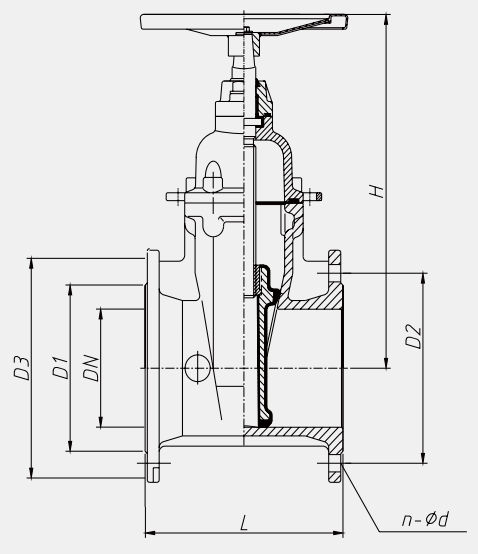

外形尺寸:

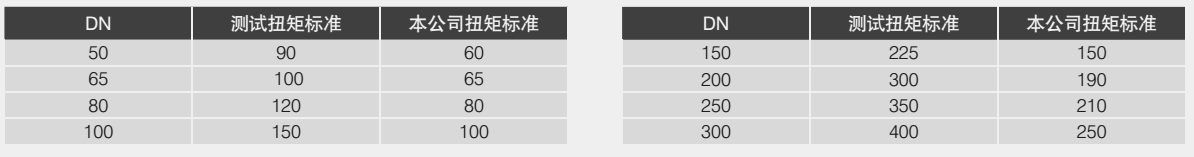

扭矩(1.1PN压力情况下的静态测试扭矩)N.m:
