进口电动调压调流阀

PN16

12″~80″

AMISCO进口电动调压调流阀是一种控制阀，工作时与自控系统配合，主要用来控制阀前（阀后）压力、过阀流量、池中液位高低之用。该阀利用复合孔对冲消能原理工作，可将阀前高压减低至阀后低压；亦可通过控制阀口过流面积的大小，来控制过阀流量或池中液位的高低；该阀也可作为水库大坝排放阀使用。

产品特点：

>控制水流在套筒中心对撞，消能效果好；

>内件采用奥氏体不锈钢材质，使用寿命长；

>套筒采用自平衡结构，操作扭矩轻便；

>阀门密封可靠，可实现关断零泄漏；

>套筒滑动采用青铜导轨导向，运行精确稳定；

>阀门可准确实现压力、流量、液位调节与控制；

>阀门配置国际知名品牌电动执行器；

>可按客户需求提供自控系统配置。

AMISCO进口电动调压调流阀技术数据：

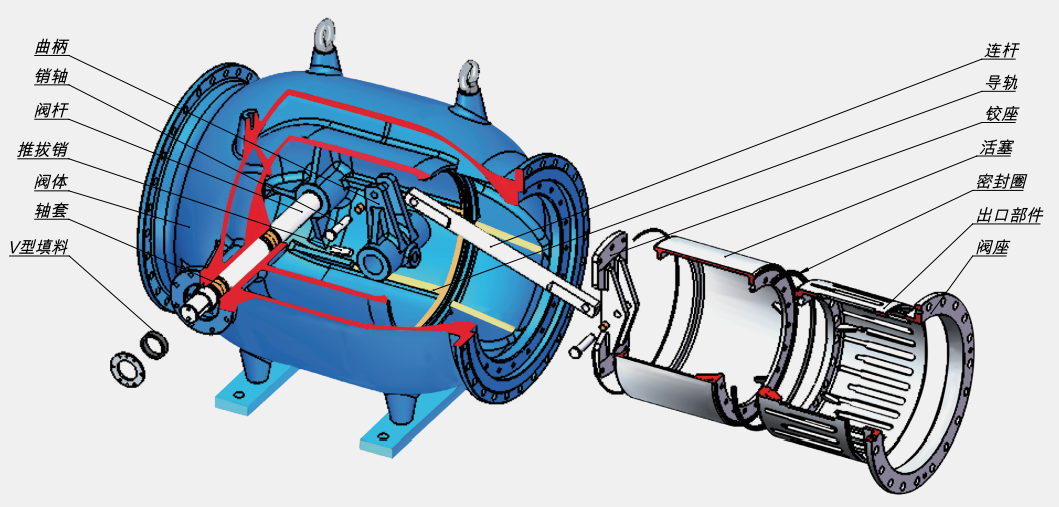

产品结构：

板型(大流量工况)

适用于流量调节及开、关控制，适用于流量调节及开、关控制，要求全开时水头损失非常小的工况。

槽型(标准工况)

适用于流量调节及较低压差的压力调节。

孔型(低汽蚀工况)

适用于压力调节，在高压差时可防止汽蚀产生。

多层孔型(高汽蚀工况)

适用于压力调节，在超高压差和排放工况仍可防止汽蚀产生。

标准特性曲线示例图：

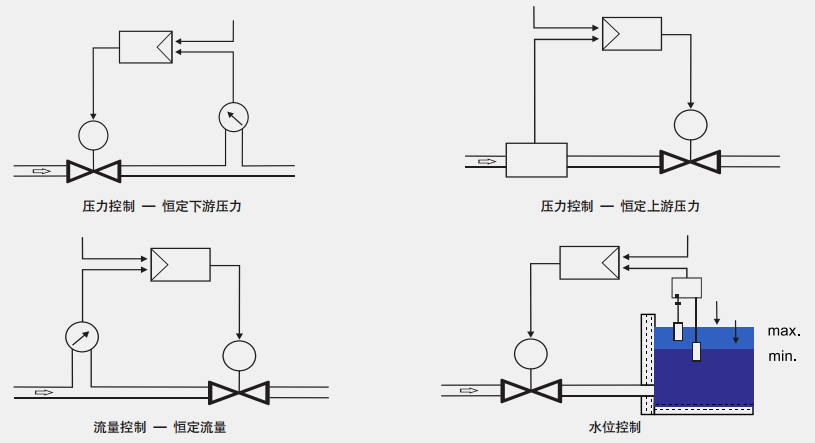

典型应用：

应用说明：

引水：AMISCO电动活塞阀可用作重力流长输管线的减压和调流；

储水：AMISCO电动活塞阀可用作蓄水池的液位控制；

输水：AMISCO电动活塞阀可用作管路中的压力或流量调节，亦可作防爆管阀：

供水：AMISCO电动活塞阀可根据不同工况采用不同的出口部件，分别对压力，流量进行调节：亦可用于城市管网部分区域

的分时段压力控制；

排放：AMISCO电动活塞阀可用作大坝排放或水电站旁路生态排放控制。

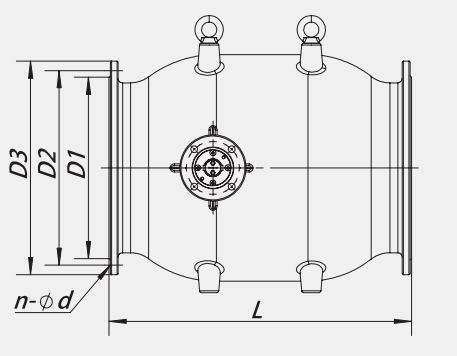

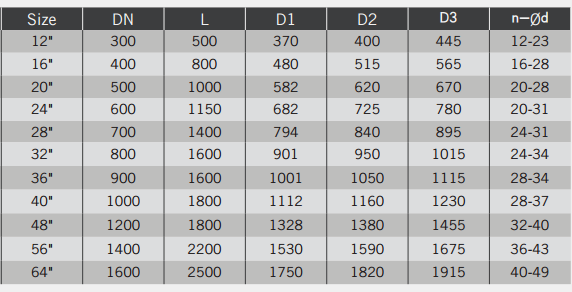

外形尺寸：

产品应用：

起吊：

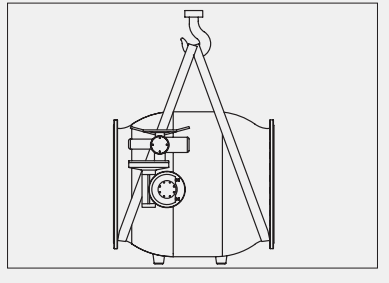

 调压调流阀在安装起吊时，需用两根吊带将阀门托起，吊带安装位置如下图；为了确保安全，禁止悬挂吊环和两端法兰孔起吊阀门。

运输、贮存：

①电动调压调流阀在运输和贮存过程中，不应碰撞、倾倒和受雨雪淋袭。

②电动调压调流阀应存放在清洁、干燥、防火和通风良好的场所，周围应无腐蚀性气体存在；

应放置平稳，防止阀门翻倒。

③电动调压调流阀在搬运时，起吊应符合“2.1、起吊”的要求，并应注意保护电动执行器，

防止撞击。

④电动调压调流阀的密封件均为橡胶材质，严禁使用酒精、汽油等化学溶剂冲洗。④ 电动调压调流阀的密封件均为橡胶材质，严禁使用酒精、汽油等化学溶剂冲洗。锤阀。

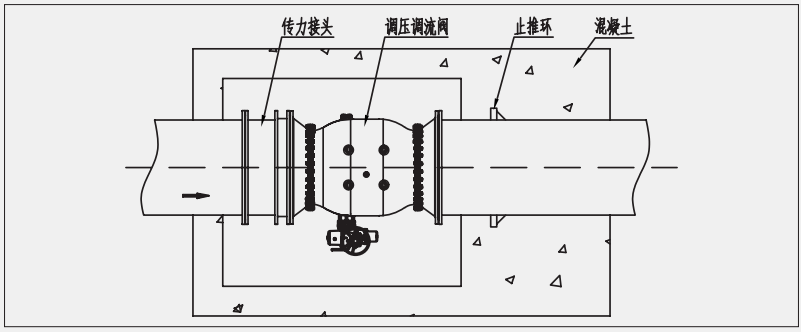

安装：

①在安装调压调流阀之前，应对管道进行冲洗，将管道内的杂物清理干净，严禁管道内遗留有焊渣、螺栓、螺母、树枝、石块等杂物，以免损坏阀门；

②调压调流阀在安装起吊时，应符合“2.1、起吊”的要求，并注意保护电动执行器，防止撞击；

③在调压调流阀的前后两端应设置关断阀及旁通管路，并预留足够的空间，以便于维护、保养、检修；

④建议在调压调流阀的前端安装传力接头，方便安装、拆卸；安装过滤器，防止杂物进入阀门造成阀门堵塞或损坏；

⑤在调压调流阀的后端应根据控制需求安装压差变送器或电磁流量计；

⑥安装调压调流阀应检查管道水流方向，使阀门流向与管道水流方向一致，电动执行器应水平放置在阀门一侧；

⑦在调压调流阀的底部应设置支撑，防止阀门前后两端管道应承受过大的应力而产生变形、损坏；

⑧应在调压调流阀的后端管道设置止推环，消除阀门在运行过程中和关闭时产生的轴向推力对管道及连接螺栓的破坏；

⑨安装过程中应对电动执行器做好防护措施，防止电动执行器浸水、碰撞。

故障检修：

①调压调流阀的开度很大而流量很小;

 解决方法：检查阀门内是否有杂物堵塞，如有则需拆卸阀门后进行清理。

②齿轮箱处出现轴端外漏;

 解决方法：检查轴端密封圈压板是否松动和轴端密封圈是否损坏，如压板松动则需重新拧紧压板螺栓，如轴端密封圈损坏则需更换。

③阀门关闭后内漏;

 解决方法：检查电动执行器调试是否到位和密封圈是否损坏，如调试不到位则需重新调试电动执行器，如密封圈损坏则需更换。
