蝶阀
进口电动法兰式偏心蝶阀
PN16
12″~120″
AMISCO进口电动法兰偏心蝶阀的蝶板采用双平板桁架结构设计，确保水流冲击下蝶板的强度及较低的水损。与主阀相连的电动执行器可根据客户需求进行灵活配置。适用于自来水系统、电厂及工业管路作为双向启闭设备使用。
进口电动法兰式偏心蝶阀特点:
>蝶板采用双平板桁架结构,强度高、水损低；
>不锈钢阀座固定于阀体内腔，永不脱落；
>密封圈通过压板固定于蝶板，压缩量可调，易于更换；
>特殊切向销连接，可将蝶板和阀杆紧密结合在一起，不致松动；
>蝶板轴向位置可调；
>无油青铜自润轴承，降低扭力；
> “V”型橡胶，自紧式轴封设计；
>无毒环氧树脂静电喷涂。
进口电动法兰式偏心蝶阀技术数据：
|
阀体规格 |
|
|
•公称通径 |
12”〜120”（DN300〜DN2400） |
|
•工作温度 |
0〜85℃ |
|
•密封试验 |
1.0PN |
|
•壳体试验 |
1.5PN |
|
•适用介质 |
水 |
|
•电源 |
380V，50HZ |
|
•电装类型 |
开关型 |
|
•设计制造标准 |
GB/T12238 |
|
•法兰连接标准 |
GB/T17241.6 |
|
•结构长度标准 |
GB/T12221 |
|
•压力测试标准 |
GB/T13927 |
|
•阀体材料 |
QT450-10 |
|
•蝶板材料 |
QT450-10 |
|
•轴杆 |
20Cr13 |
|
•阀座 |
0Cr18Ni9 |
|
•O型圈 |
NBR |
|
•推拔销 |
14Cr17Ni2 |
|
•轴盖 |
QT450-10 |
|
•轴承 |
ZCuA10Fe3+PTFE |
|
•V型圈 |
NBR |
|
•密封圈 |
EPDM |
|
电动执行器 |
|
|
•电压 |
380V 50Hz |
|
•噪音等级 |
1m内小于61dB（A） |
|
•环境温度 |
-30℃~+70℃ |
|
•防护等级 |
IP68 |
|
•电机规格 |
F级电机 |
|
•信号反馈输出 |
关阀触点/开阀触点 |
|
•故障信号 |
故障报警：断电、电机过热、缺项、超扭、断信等 |
|
•阀位显示 |
LCD液晶显示 |
|
•现场控制 |
按钮控制（开/停/关/就地/远控）/红外遥控器 |
|
•手动切换 |
手动离合器 |
|
•安全防护 |
力矩保护：电机过热保护；自动校正相序 |
|
•进线口尺寸 |
一个M40，两个M25标准电缆接口 |

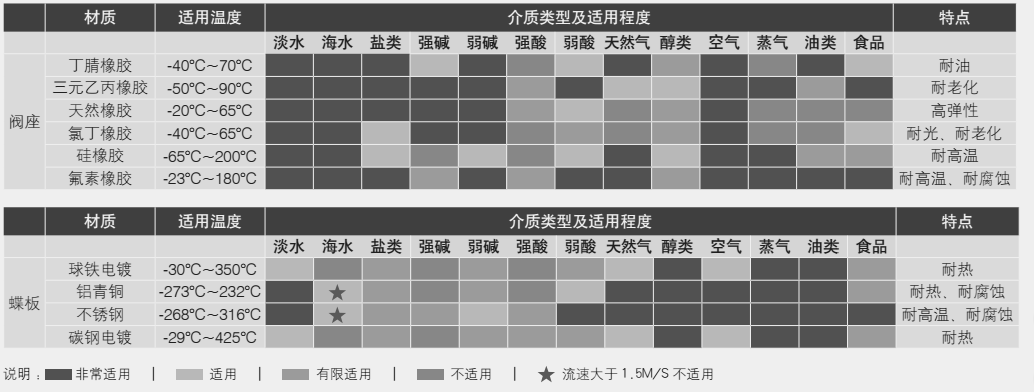

材质适用介质选用表：

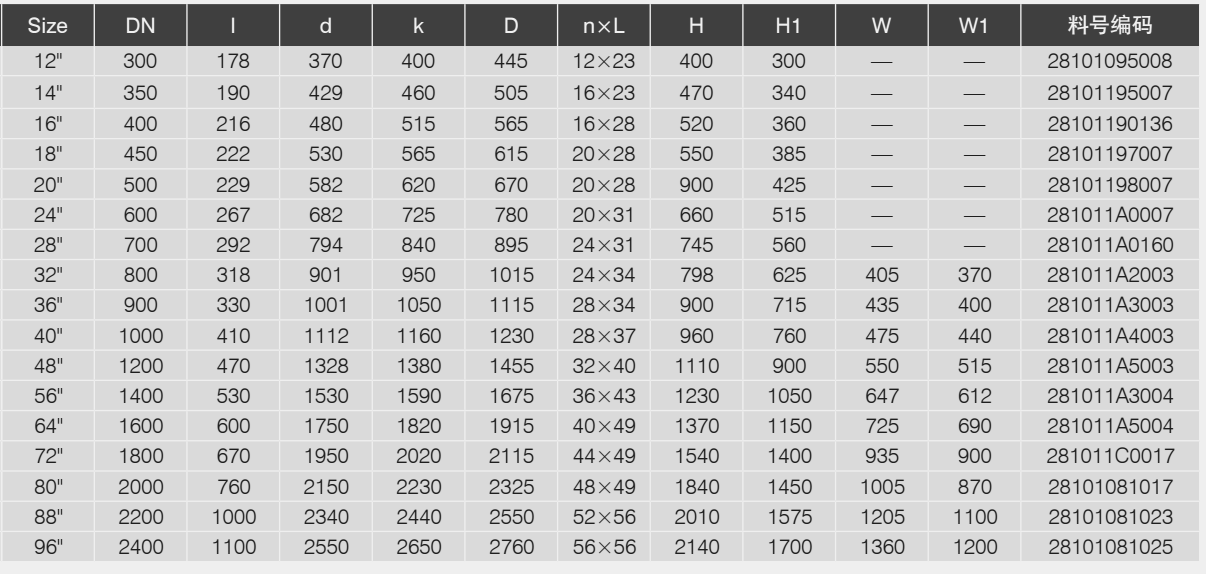

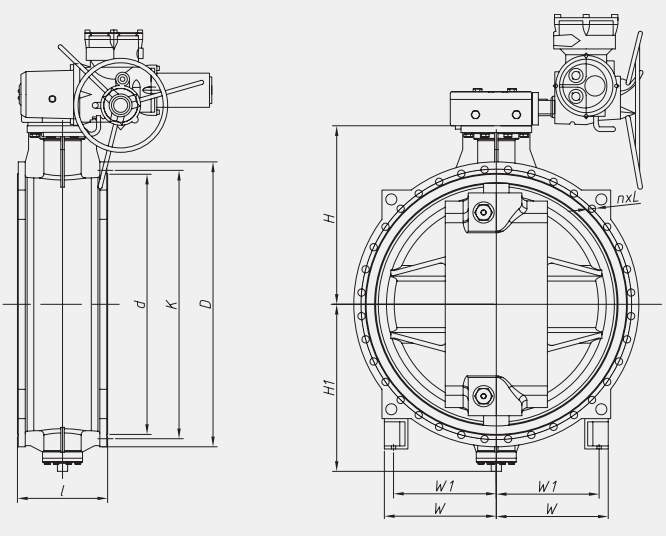

进口电动法兰式偏心蝶阀外形尺寸：
