补偿接头
进口双法兰松套限位补偿接头
PN10
4″~96″
AMISCO进口双法兰松套限位补偿接头的主要作用是在管路中可在一定范围内伸长和压缩，补偿管道热胀冷缩引起的位移，以及方便阀门、水泵的安装、拆卸、检修。若管路自由伸缩量超过允许伸缩量，限位螺柱及螺母能防止接管脱开。适用于有振动、有一定斜度或拐弯处的管路连接。该系列产品在城市给排水、污水处理等行业的流体输送管线上被广泛使用。
产品特点:
>伸缩自如；
>安全限位；
>密封可靠；
>装拆便捷。
AMISCO进口双法兰松套限位补偿接头技术数据：
|
阀体规格 |
|
|
•公称通径 |
2-1/2”〜72”（DN65〜DN1800） |
|
•工作温度 |
0〜85℃ |
|
•密封试验 |
1.25PN |
|
•壳体试验 |
1.5PN |
|
•适用介质 |
水 |
|
•制造标准 |
GB/T12465 |
|
•法兰连接标准 |
GB/T9119 |
|
•结构长度标准 |
GB/T12465 |
|
•检测标准 |
GB/T12465 |
|
•本体材料 |
QT450-10 |
|
•密封圈 |
NBR |
|
•压盖 |
Q235A |
|
•限位螺杆 |
20Cr13 |
|
•螺柱 |
20Cr13 |
|
•限位伸缩管 |
Q235A |

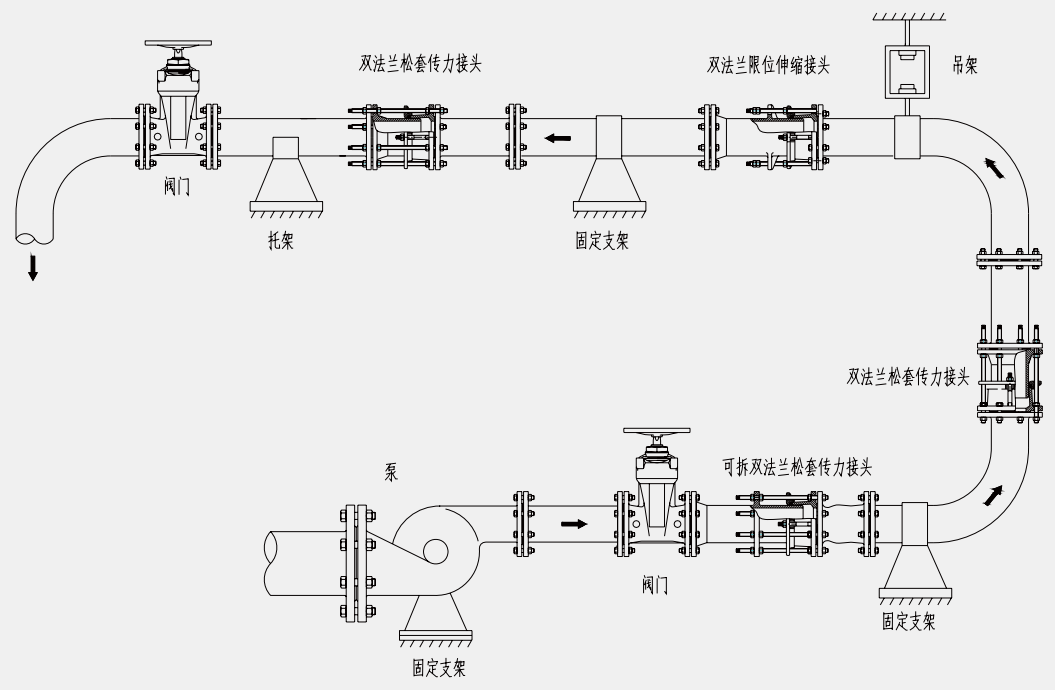

安装示意图：

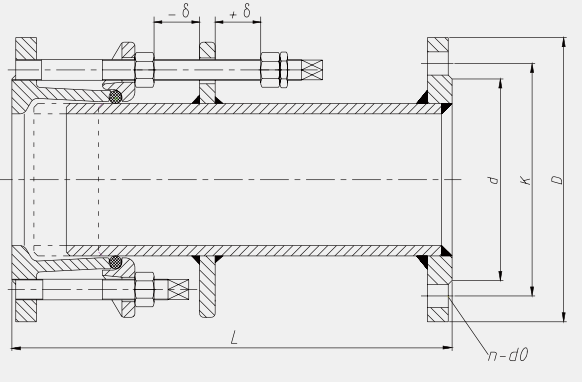

外形尺寸：
