闸阀
进口电动弹性座封闸阀
PN10
2″~24″
AMISCO进口电动开关型弹性座封闸阀，主阀采用直通式流道设计，高性能橡胶全部包覆闸板，密封可靠，操作轻便。通过电装执行器就地或远程操作，以适用于生活用水系统、给排水系统、污水处理系统中开关比较频繁的工况，在建筑、城市环保、石化、电力等行业的流体输送管线上作为截断装置使用（不适用于节流）。
进口电动开关型弹性座封闸阀 特点：
>符合 BS5163 标准；
>平底式流道设计；
>阀板采用橡胶整体包覆；
>阀板带塑料导向滑块，扭力低；
>阀杆采用滚压加工，具有更高强度和更低扭力；
>轴封采用三道“O”型圈；
>通过电动装置实现就地和远程控制。
进口电动弹性座封闸阀 技术数据：
|
阀体规格 |
|
|
•公称通径 |
2”〜12”（DN50〜DN600） |
|
•公称压力 |
PN10 |
|
•工作温度 |
0℃~85℃ |
|
•密封试验 |
1.1PN |
|
•壳体试验 |
1.5PN |
|
•适用介质 |
水 |
|
•设计标准 |
CJ/T216 |
|
•法兰连接标准 |
GB/T17241.6 |
|
•结构长度标准 |
GB/T12221 |
|
•检测标准 |
GB/T13927 |
|
•阀体材料 |
QT450-10 |
|
•阀板材料 |
QT450-10+EPDM |
|
•螺母 |
ZCuAI10Fe3 |
|
•轴 |
06Cr19Ni10 |
|
•阀盖 |
QT450-10 |
|
•阀杆 |
14Cr17Ni2 |
|
•密封圈 |
EPDM |
|
•密封套 |
HPb59-1 |
|
•连接支架 |
QT450-10 |
|
电动执行器 |
|
|
•环境温度 |
-30℃ -+70℃ |
|
•噪音等级： |
1m内小于70dB |
|
•防护等级： |
IP68 |
|
•外壳材质： |
铝合金 |
|
•电机规格： |
标准F级电机。带热保护器135'C |
|
•工作制： |
开关型： S2-15min。 每小时不超过60次启动 |
|
•适用电压： |
380V土10% .50Hz5% |
|
•输入信号： |
开关型： AC/DC24输入控制或AC110/220V或光电隔离 |
|
•信号反馈输出： |
开关型：■综合故障触点■关阀触点■开阀触点(触点容量：5A @ 250VAC) |
|
•故障信号： |
开关型：综合故障报警：断电，电机过热、缺项。超扭、断信。 ESD超越保护、接线端子输出 |
|
•阀位显示： |
LCD液晶显示(数字显示百分比) |
|
•现场控制： |
按钮控制(开/停/关/近控/远控) /红外遥控器 |
|
•手动切换： |
手动离合器 |
|
•安全防护： |
力矩保护：电机过热保护：防潮加湿器：自动校正相序(仅限3相电源) |
|
•进线口尺寸： |
标配2-NPT3/4" |

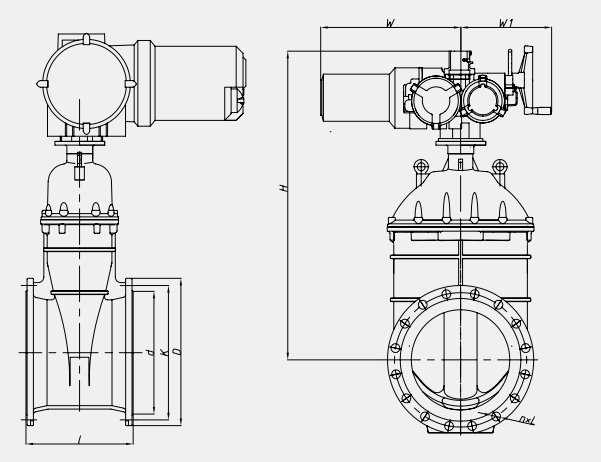

进口电动弹性座封闸阀 外形尺寸：
