进口双控式液位控制阀
PN10
2″~10″
AMISCO进口双控式液位控制阀采用电子浮球开关和机械浮球开关双重控制,可以避免机因械浮球开关失效而导致的溢水损失:
——电子浮球开关:正常情况通过电子液位信号启闭电磁阀,从而控制补水:电磁阀为常闭式,水箱液位在高位时,电磁阀失电关闭,停止补水;水箱液位在低位时,电磁阀得电开启,启动补水。
——机械浮球开关:当电磁阀发生异常,水箱水位继续上升时,触动机械式浮球开关关闭,停止补水。
进口双控式液位控制阀 特点:
>电磁信号及机械浮球双重控制,实现液位控制双保险;
>主阀只有一个运动部件,故障率低;
>采用高性能阀笼,实现等比例流量特性,缓开缓闭,降低水箱补水时的振动和噪音;
>通过开启旁通球阀,实现机械浮球的单独液位控制。
进口双控式液位控制阀 技术数据:
阀体规格 |
|
•公称通径 |
2”〜8”(DN50〜DN200) |
•公称压力 |
PN10 |
•工作温度 |
0℃~85℃ |
•密封试验 |
1.1PN |
•壳体试验 |
1.5PN |
•适用介质 |
水 |
•电磁阀型式 |
常闭 |
•电磁阀电压 |
DC24V |
•电磁阀防护等级 |
IP65 |
•电子浮球安装方式 |
侧装式 |
•电子浮球电压 |
DC24V |
•电子浮球液位控制范围 |
230mm |
•设计制造标准 |
CJ/T219 |
•法兰连接标准 |
GB/T17241.6 |
•结构长度标准 |
GB/T12221 |
•检验测试标准 |
CJ/T219 |
•阀体材料 |
QT450-10 |
•阀盖材料 |
QT450-10 |
•阀座材料 |
ZG07Cr19Ni10 |
•阀板材料 |
QT450-10 |
•阀杆材料 |
20Cr13 |
•弹簧材料 |
12Cr18Ni9 |
•膜片 |
NBR+PA66 |
•密封圈 |
EPDM |
•配管配件 |
HPb59-1 |
•电磁阀 |
黄铜组件 |
•电子浮球开关 |
不锈钢组件 |
•机械浮球开关 |
不锈钢组件 |

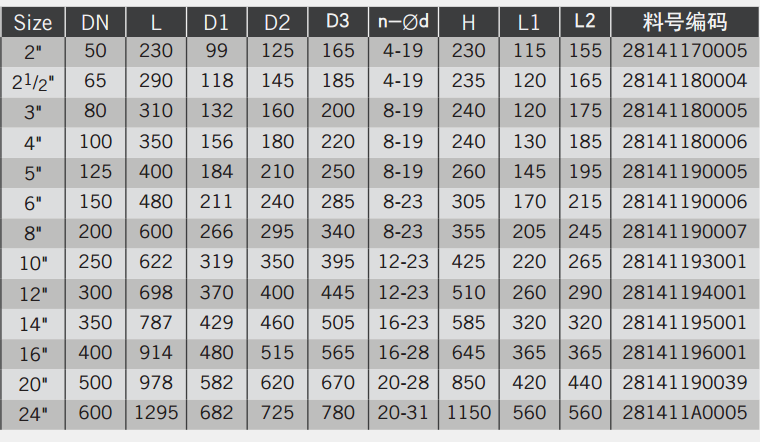

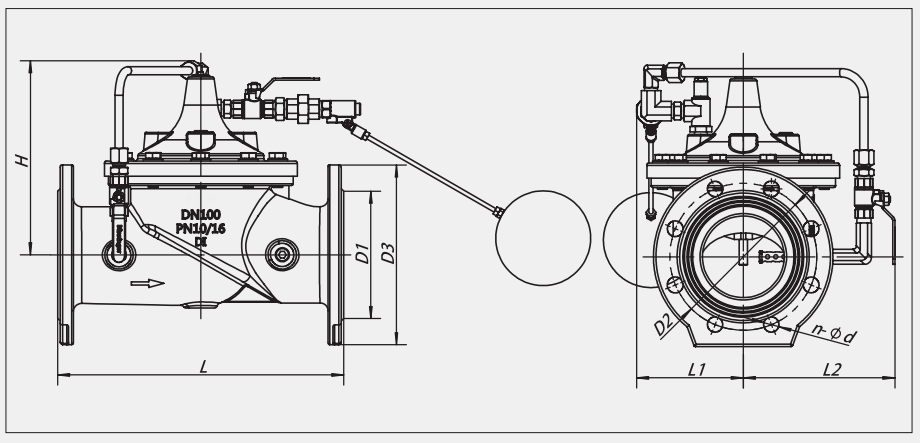

进口双控式液位控制阀 外形尺寸:
进口双控式液位控制阀 应用:
运输、贮存:
①双控式液位控制阀在运输和贮存过程中,不应碰撞、倾倒和受雨雪淋袭。
②双控式液位控制阀应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在;应放置平稳,防止阀门翻倒。
③双控式液位控制阀在搬运时,应采用托盘,轻拿轻放,不得使用配管起吊,并应避免铜管碰撞变形。
④双控式液位控制阀的密封件均为橡胶材质,严禁使用酒精、汽油等化学溶剂冲洗。
安装:
①双控式液位控制阀用于控制水池或高架水塔的液位,一般安装在水池或高架水塔的进水口。
②在安装双控式液位控制阀之前,应对管道进行冲洗,将管道内的杂物清理干净,严禁管道内遗留有焊渣、螺栓、螺母、树枝、石块等杂物,以免损坏阀门。
③在双控式液位控制阀的前后两端应设置关断阀及旁通管路,并预留足够的空间,以便于维护、保养、检修。
④建议在双控式液位控制阀的前端安装过滤器,防止杂物进入阀门造成阀门堵塞或损坏。
⑤安装双控式液位控制阀应检查管道水流方向,使阀门流向与管道水流方向一致。
⑥双控式液位控制阀可水平或垂直安装,建议水平安装。
⑦管道法兰焊接不能引起过度变形,焊角等不得影响密封面的平整性。
⑧双控式液位控制阀分体安装时,主阀与浮球开关之间的距离应≤30m
调试与维护:
a:球阀 b:针阀 c:球阀 d:浮球开关
①系统通水前,应检查系统中的其他阀门及遥控浮球阀上的球阀 a、c 是否全部打开。
②调整针阀 b,可以控制主阀的关闭速度。
③正常运行过程中,关闭球阀 c 可手动关闭遥控浮球阀。
