进口泄压/持压阀

产品概述 (PN10,2″~10″)
>水力控制,无需外部驱动力;
>主阀只有一个运动部件,故障率低;
>隔膜式结构,无摩擦,控制灵敏度高;
>阀门泄放压力可调;
>各性能指标符合 CJ/T219 标准;
>建议依阀体水流箭头方向水平安装。
产品询价
产品详情

泄压/持压阀

进口泄压/持压阀

PN10

2~10


AMISCO进口泄压/持压阀由水力控制阀主阀和泄压导阀组成,通过导阀的启闭控制主阀启闭,是一种常用的压力控制阀门;该阀适用于对给水管网或建筑物给水系统进行泄压,使系统压力不高于阀门设定压力值,保证系统管路完全或保持阀前管路的最低供水压力。

进口泄压/持压阀 特点:

>水力控制,无需外部驱动力;

>主阀只有一个运动部件,故障率低;

>隔膜式结构,无摩擦,控制灵敏度高;

>阀门泄放压力可调;

>各性能指标符合 CJ/T219 标准;

>建议依阀体水流箭头方向水平安装。

进口泄压/持压阀 技术数据:

阀体规格

•公称通径

2”10DN50DN250

•适用进口压力范围

0.3MPa~1.7MPa1.7MPa~2.1MPa

•密封试验

1.1PN

•壳体试验

1.5PN

•工作温度

0~85

•适用介质

•制造标准

CJ/T219JB/T 10674

•连接标准

GB/T17241.6

•面间距标准

GB/T12221

•检验测试标准

GB/T13927

•阀体材料

QT450-10

•阀盖材料

QT450-10

•阀座材料

ZG1Cr18Ni9

•支撑架

QT450-10

•阀杆材料

20Cr13

•弹簧材料

1Cr18Ni9

•膜片

NBR+强化尼龙

•密封圈

NBR

•配管配件

HPb59-1/0Cr18Ni9

•泄压导管

HPb59-1

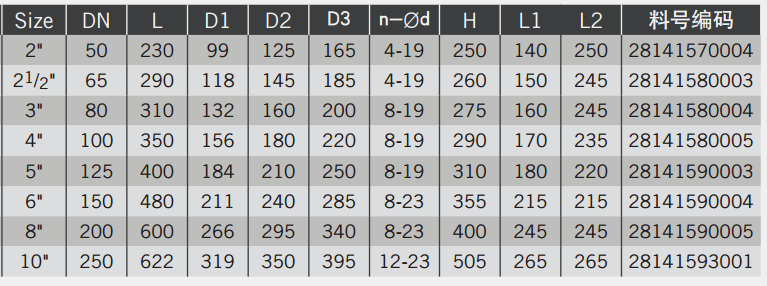

进口泄压/持压阀 外形尺寸:


运输、贮存:

①泄压/持压阀在运输和贮存过程中,不应碰撞、倾倒和受雨雪淋袭。

②泄压/持压阀应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在;应放置平稳,防止阀门翻倒。

③泄压/持压阀在搬运时,应采用托盘,轻拿轻放,不得使用配管起吊,并应避免铜管碰撞变形。

④泄压/持压阀的密封件均为橡胶材质,严禁使用酒精、汽油等化学溶剂冲洗。

安装:

①在安装泄压/持压阀之前,应对管道进行冲洗,将管道内的杂物清理干净,严禁管道内遗留有焊渣、螺栓、螺母、树枝、石块等杂物,以免损坏阀门。

②在泄压/持压阀的前后两端应设置关断阀,并预留足够的空间,以便于维护、保养、检修。

③建议在泄压/持压阀的前端安装过滤器,防止杂物进入阀门造成阀门堵塞或损坏。

④安装泄压/持压阀应检查管道水流方向,使阀门流向与管道水流方向一致。

⑤泄压/持压阀可水平或垂直安装,建议水平安装。

⑥管道法兰焊接不能引起过度变形,焊角等不得影响密封面的平整性。

调试与维护:

①系统通水前,应检查系统中的其他阀门及泄压/持压阀上的球阀 ad 是否全部打开。

②用 8mm 内六角扳手将泄压导阀顶部的调节螺杆全部拧松;旋转泄压导阀顶部的调节螺杆,

顺时针旋转设定压力增大,逆时针旋转设定压力减小;当设定压力达到系统所需值时,拧紧

锁紧螺母,压力设定完毕。

③调节针阀 b 的开度,可以控制主阀的关闭速度。

④正常运行过程中,关闭球阀 d 可手动关闭泄压/持压阀。
