进口多功能水泵控制阀

产品概述 (PN10,2″~10″)
AMISCO进口多功能水泵控制阀安装在楼宇建筑、自来水等领域的取水、送水、加压、潜水泵房,融电动阀、止回阀和水锤消除器三种设备的功能于一体,具备缓慢开启和双速关闭的功能,能有效的提高系统安全可靠性,满足系统自动化控制要求。
产品询价
产品详情

水力控制阀

进口多功能水泵控制阀

PN10

2~10


AMISCO进口多功能水泵控制阀安装在楼宇建筑、自来水等领域的取水、送水、加压、潜水泵房,融电动阀、止回阀和水锤消除器三种设备的功能于一体,具备缓慢开启和双速关闭的功能,能有效的提高系统安全可靠性,满足系统自动化控制要求。

进口多功能水泵控制阀 特点:

>主阀只有一个运动部件,故障率低;

>隔膜式结构,无摩擦,控制灵敏度高;

>等比例阀芯设计,压力调节特性好;

>导阀感应压力稳定,调节精度高;

>采用弱电控制,可采用蓄电池、光伏、

>水力蓄能发电等多种小型化供电措施;

>控制系统定制化设计,根据用户需求进行个性化设计。

进口多功能水泵控制阀 技术数据:

阀体规格

•公称通径

2”24DN50DN600

•适用进口压力范围

0.3MPa~1.7MPa1.7MPa~2.1MPa

•密封试验

1.1PN

•壳体试验

1.5PN

•工作温度

0~85

•适用介质

•缓闭时间

3~120s(可调节)

•水锤峰值

1.3倍水泵出口额定压力

•水泵最高反转速度

1.2倍水泵额定转速

•制造标准

CJ/T219JB/T 10674

•连接标准

GB/T17241.6

•面间距标准

GB/T12221

•检验测试标准

GB/T13927

•阀体材料

QT450-10

•阀盖材料

QT450-10

•阀座材料

ZG1Cr18Ni9

•支撑架

QT450-10

•阀杆材料

20Cr13

•弹簧材料

1Cr18Ni9

•膜片

NBR+强化尼龙

•密封圈

NBR

•配管配件

HPb59-1

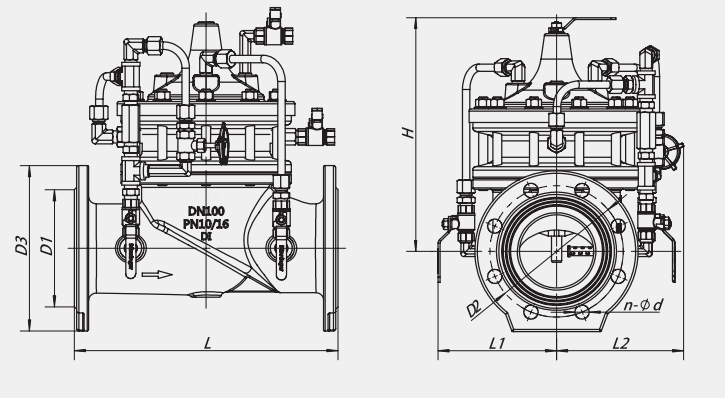

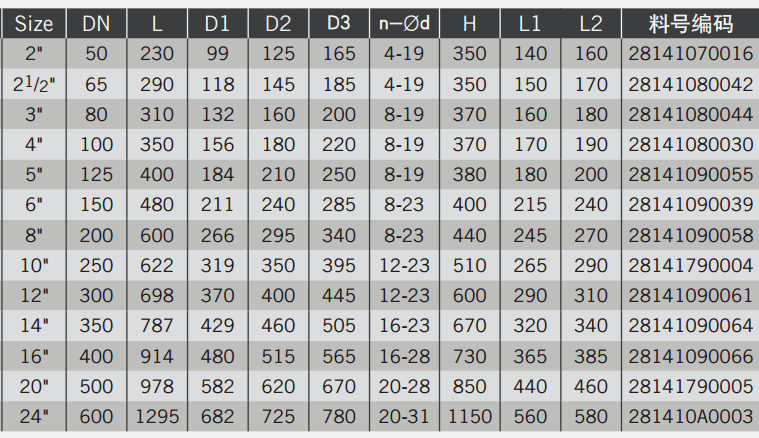

进口多功能水泵控制阀 外形尺寸:



安装:

①多功能水泵控制阀用于楼宇建筑、自来水等领域的取水、送水、加压、潜水泵站;安装在水泵出口处。

②安装多功能水泵控制阀前,请先检查主阀各部件是否完好,紧固件齐全,无松动;检查配管是否完好,接头紧固。

③安装多功能水泵控制阀前,应将管道杂物清洗干净,严禁管道内遗留有焊渣、树枝、石块等杂物,以免损坏阀门。

④多功能水泵控制阀的最低动作压力为 0.05MPa,应保证最低动作压力要求。

⑤多功能水泵控制阀进口端不宜安装柔性接头;如果要进行调试及观测工作压力,需在进、出口端安装压力表。

⑥安装时,请注意阀体上箭头指示方向,不得装反;需预留足够空间,以便进行检修;起吊和搬运禁止用配管承吊,且不得碰伤配管。

⑦多功能水泵控制阀用于消防系统时应定期启动检查,防止产生水垢,造成阀门失灵。

⑧管道安装应按有关规范要求装设排气阀等装置,保证不产生水柱中断;有可能产生水柱分离水锤的泵站,应进行停泵水锤计算。

⑨安装方式:

 A:水池 B:软密封闸阀

 C:水泵 D:多功能水泵控制阀

 E:软密封闸阀 F:至水塔或用户

 G:排气阀 H:深井泵

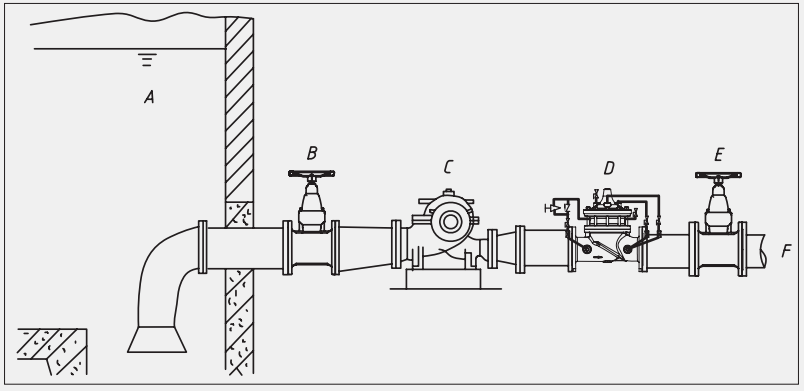

安装示意图一:水平安装,阀盖向上;最佳的安装方式。

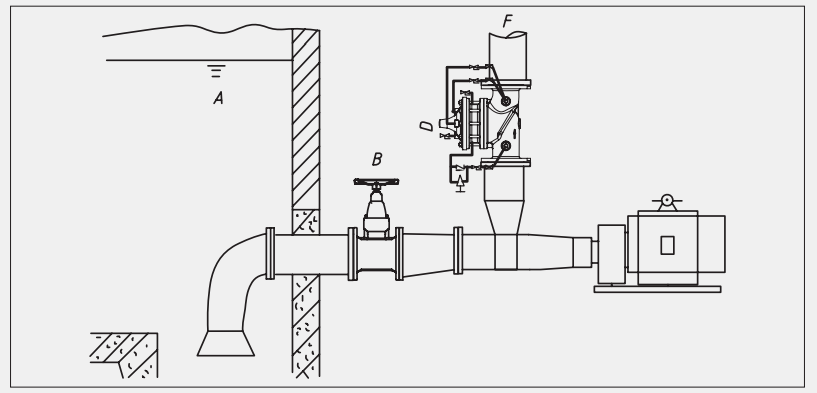

安装示意图二:立式安装;立式安装时,由于阀杆角度问题,必须在主阀内加装弹簧,辅助

阀瓣关闭。

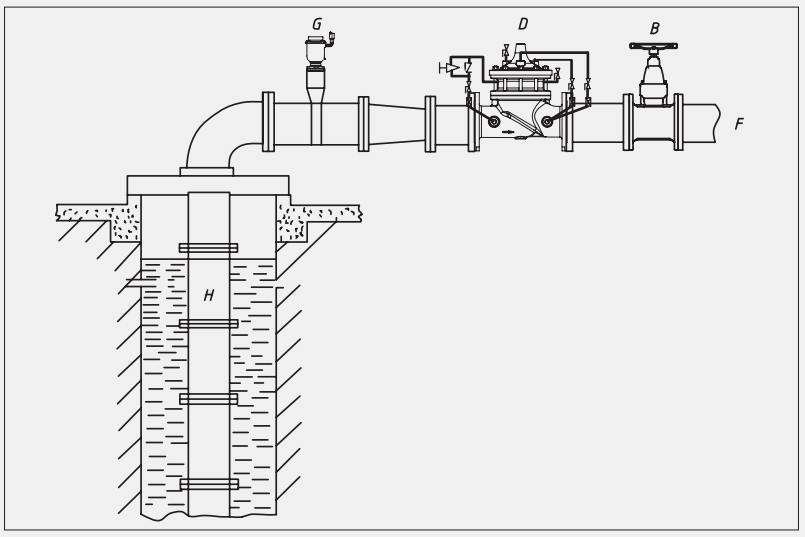

安装示意图三:深井泵型;由于深井泵安装的特殊性,泵、阀间的高度差在十米以上,停泵

时,管道内容易形成真空而产生拉断水锤,因此须在泵、阀之间的管道上加装排气阀;排气阀可在停泵时向管道内补充空气,在开泵时排出管道内的空气。

调试与维护:

A:过滤器 B:球阀 C:针阀 D:止回阀 E:球阀 F:球阀 G:球阀 H:球阀 I:过滤器 J:过滤器

①将阀 B CG H 打开,启泵。

②观察各管件有无漏水,阀门进、出口压力是否正常。

③将阀 E F 依次打开排出上下腔的空气,待排净空气后关闭。

④通过调整阀 C 的开度大小,可调节阀门的缓开时间;应先将阀 C 开度调小,延长缓开时间;如缓开时间太长,则应增大阀 C 开度;如缓开时间太短,则应减小阀 C 开度。

⑤通过调整阀 GH的开度大小,可调节阀门的缓闭时间;应先将阀 GH开度调小,延长缓闭时间;

如缓闭时间太长,则应增大阀 GH 的开度;如缓闭时间太短,则应减小阀 GH 的开度。

⑥手动开关阀门:在管路有压力时;使阀 BCE 为开启状态,关闭阀 FGH 可使阀门全开;

打开阀 FGH,关闭阀 BE,可手动关闭阀门。
