排气阀
进口复合式排气阀
PN10
2″~8″
AMISCO进口复合式排气阀安装在泵出口处或配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压产生损坏。
进口复合式排气阀 特点:
>流动动力学设计,能实现高速排气,且无气密封现象;
>具有微量排气功能;
>灵敏度高,能有效防止管道负压产生破坏;
>浮球为不锈钢材质,使用寿命长,承压能力高,安全可靠;
>食品级环氧树脂涂装。
进口复合式排气阀 技术数据:
阀体规格 |
|
•公称通径 |
2”〜8”(DN50〜DN200) |
•公称压力 |
PN10 |
•低压密封试验 |
≤0.02MPa |
•高压密封试验 |
1.1PN |
•壳体试验 |
1.5PN |
•工作温度 |
0℃~85℃ |
•适用介质 |
水 |
•产品标准 |
CJ/T 217 |
•连接法兰标准 |
GB/T17241.6 |
•检验测试标准 |
GB/T13927 |
•阀体材料 |
QT450-10 |
•阀盖材料 |
QT450-10 |
•排气罩 |
QT450-10 |
•浮球 |
0Cr18Ni9 |
•阀瓣 |
0Cr18Ni9 |
•导杆 |
20Cr13 |
•膜片 |
NBR+强化尼龙 |
•密封圈 |
EPDM |

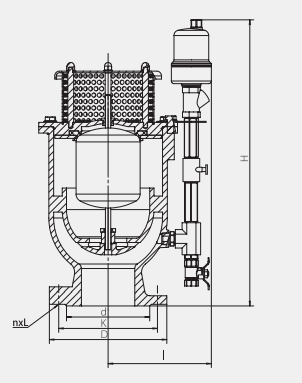

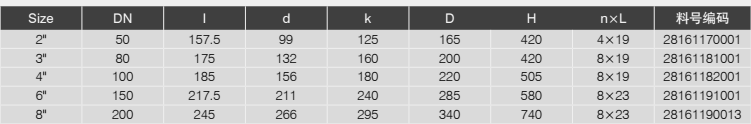

进口复合式排气阀 外形尺寸:
安装:
① AMISCO复合式排气阀在安装前需将管道杂物清洗干净。严禁管道内遗留有焊渣、树枝、
石块等杂物,以免损伤阀门。
②应依照图纸检查安装位置,AMISCO复合式排气阀一般安装在系统的最高点,有利于提高
排气效率。
③AMISCO复合式排气阀必须垂直安装,即必须保证其内部的浮球处于垂直状态,以免影响
排气。
④AMISCO复合式排气阀在安装时,最好跟关断阀一起安装,这样当需要拆下排气阀进行检
修时,能保证系统的密闭,水不致外流。
调试及维护
①依正确的方法安装。AMISCO复合式排气阀即可自动执行排气和吸气工作。
②润滑 : 阀门利用工作介质 ( 例如水 )、无需日常润滑。若整个阀门拆卸或管道大修、建议对导杆运动部位涂以适当润滑脂。
③防冻 : 在工作环境湿度低于冰点以下时,请注意阀门的保湿;阀门长期不用时,请把阀体内的水放掉,以免低温结冰冻裂阀门。
④使用过程中,特别是管道伴有震动现象时,请定期检查螺栓紧固件,防止松动。
⑤复合式排气阀在使用若干年后,橡胶密封部件可能出现损坏或老化的迹象,这时如需要更换相应的部件,请与AMISCO客服部门取得联系。
故障检修:
①复合式排气阀不密封
解决方法:
A.检查密封圈是否损坏 , 如损坏则需更换密
B.检查密封面是否有杂物 , 如有杂物则需清理干净 ;
C.检查微量排气孔是否密封 , 如不密封则需更换微量气塞 ;
②微量排气功能不能实现
A.检查微量排气孔是否被杂物或水垢堵塞 , 如被堵塞则需疏通微量排气孔。
排气阀的规格选定推荐表:
