进口手动凸耳式蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>多重密封构造,防止高压外漏
>零泄漏、低扭矩、长寿命
>容易维修,耐磨损设计
>多种材料及操作方式选择
产品询价
产品详情

手动蝶阀

进口手动凸耳式蝶阀



Class150LB300LB

2 ~ 24

AMISCO进口手动凸耳式蝶阀是中线型90°回转阀,为橡胶全包覆式蝶阀。该阀与管道安装时两边法兰用螺栓各自安装,使阀体及阀体密封面不会受到螺栓的挤压,可延长密封的寿命。

进口手动凸耳式蝶阀采用框架结构,强度高,同时具有双向密封功能,安装时不受介质流向的控制。外表整体环氧树脂涂层,能有效的防止锈蚀。通过选用不同的阀座密封材料,可用于不同的工况下的介质。

进口手动凸耳式蝶阀 特点:
多重密封构造,防止高压外漏

在阀板和阀座间进行第一次密封,在阀杆和阀座间进行第二次密封,更进一步在阀杆和轴承之间通过O型圈进行第三次密封。在此三次密封的基础上,在阀的下侧又加装了底盖,从而切实有效的防止阀门的外漏。

零泄漏、低扭矩、长寿命

低扭矩高耐压双面持压设计,完全隔绝阀体及阀轴与流体接触,阀板与阀轴无销式设计,方便维修和拆换,并于阀轴内部置入特殊防止卡死自润滑轴承,杜绝了一般蝶阀无法关闭问题,气开关循环寿命可达50000次以上。

容易维修,耐磨损设计

阀板表面光滑,流体阻力小,设计简洁紧凑。阀杆上下使用的轴承具有优秀的耐磨性和摩擦性,不会发生咬死的现象。

多种材料及操作方式选择

有多种阀体、阀板、密封材料可供不同工况的客户选择,此外手动、涡轮、液动气动和电动执行机构使阀门的应用场合更多样化。

进口手动凸耳式蝶阀 详细信息:

产品规格

•尺寸范围

2”24”DN50DN600

•端部连接

凸耳

•压力等级

Class150Class300

•温度范围

NBR阀座(0~70℃)、EPDM-20~130℃)

•阀体材质

FCDGGG40QTCF8CF8MCF3M

•密封材质

PTFERPTFEPEEKPOM、多层次321不锈钢、石墨

•操作方式

手柄、涡轮、气动、电动

•可配套附件

电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等

产品标准

•执行器连接面

ISO 5211

•阀门设计&压力

ISO 5208AWWA C504ASME B16.34

•持压测试

ISO 5208

•强度设计

API 609ASME B16.34ISO 5208

进口手动凸耳式蝶阀 安装:

该阀适用于平面和凸面法兰的连接,无需使用法兰垫片。

安装时,法兰之间应有足够的间隙以便阀门插入。转动阀杆调整蝶板在阀体中的位置,将阀门放置于法兰间,并手动拧紧螺栓。

逆时针方向缓慢开启阀门,检测蝶板净距是否足够。将蝶板查下旋至10%的开度位置,再拧紧所有螺栓,检查蝶板净距是否足够。

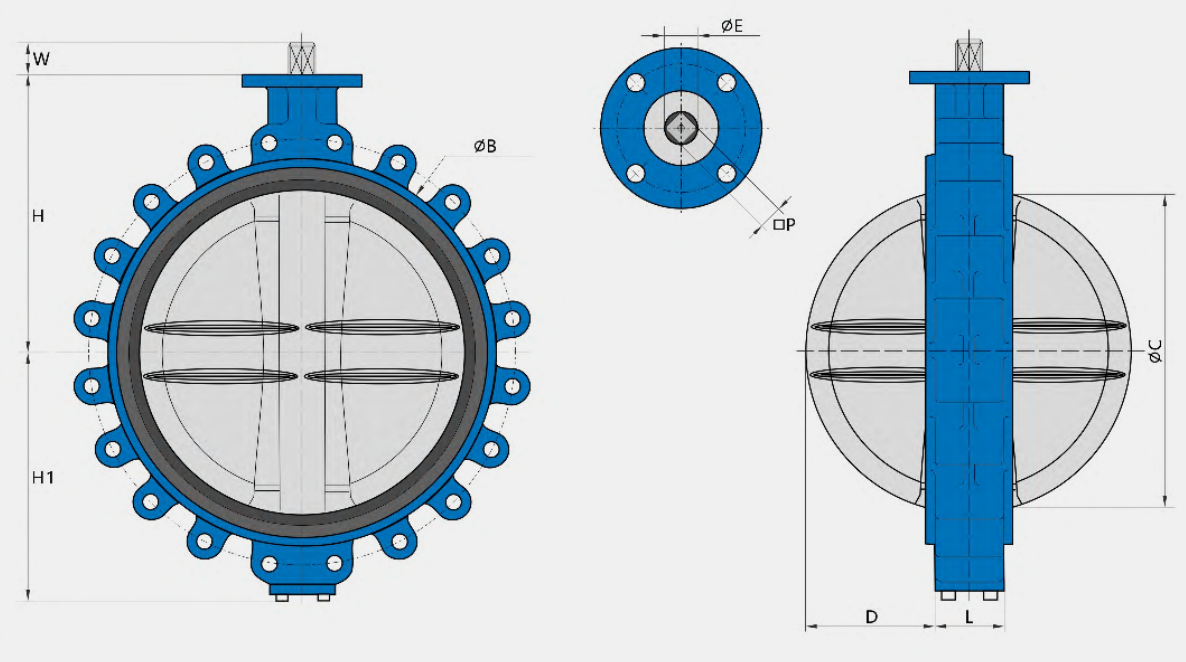

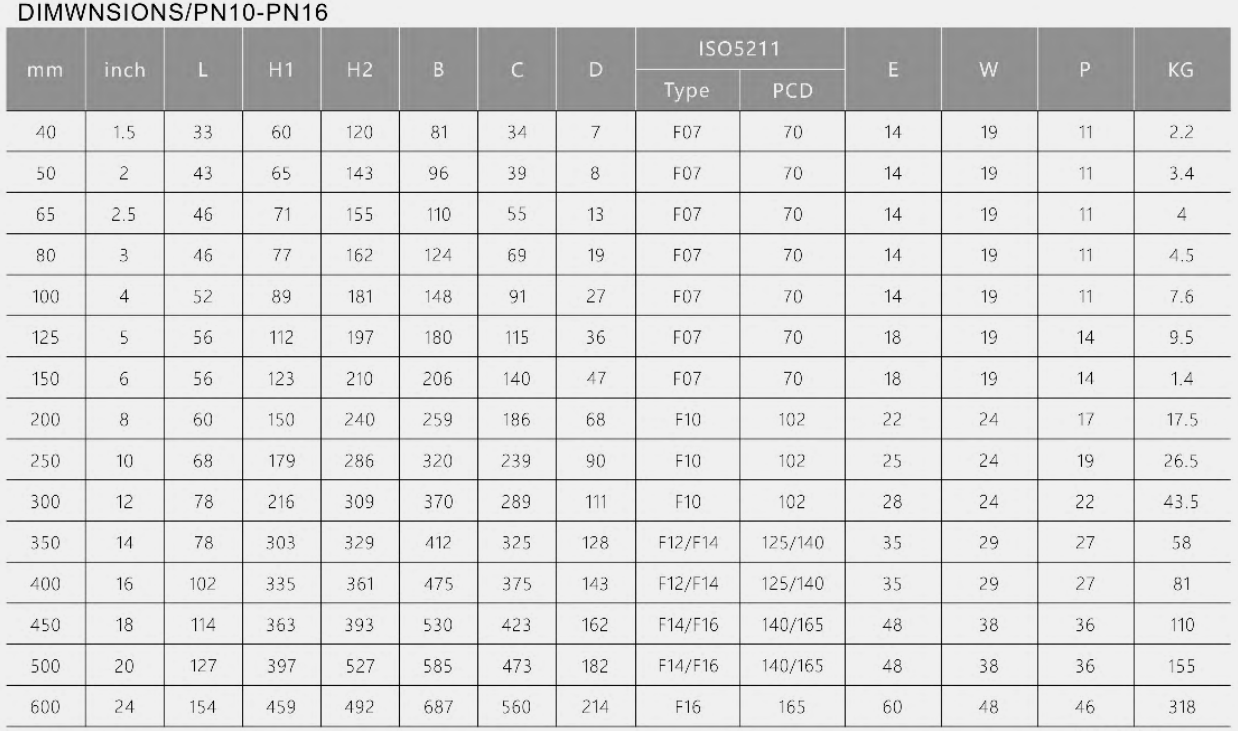

进口手动凸耳式蝶阀尺寸:
