手动蝶阀
进口法兰式四氟蝶阀
Class150LB、300LB
2″ ~ 24″
AMISCO进口法兰式四氟蝶阀主要用于化工领域的开关或调节控制。该阀提供了良好的密封保护功能和极高的Cv值。可提供的材料种类有很多,列如PTFE,不锈钢,超高分子UHMWPE和特殊合金钢,可以满足客户的众多要求。AMISCO高精度、优质的产品具有极长的使用寿命。
进口法兰式四氟蝶阀 特性:
- 衬氟蝶阀适用于强腐蚀或剧毒介质
- 特殊的密封系统,保证环境安全
- 两片式阀体
- 绝缘高度符合欧盟标准
- 可任意角度安装
- 免维护
- 可拆卸,材料可循环使用
- 材质符合 FDA EG 1935/2004
- 可选:特殊设计符合TA-Air/VDI 2440

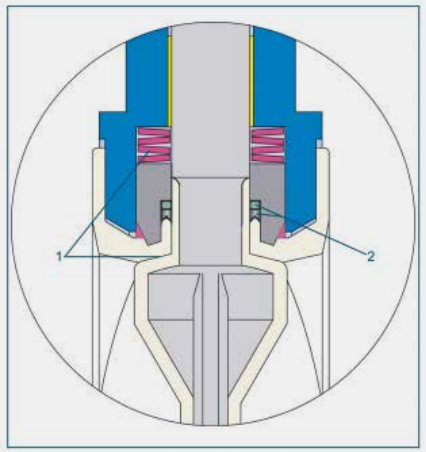

-上下阀杆对称设置安全密封:
1. 第一道密封为阀板和阀座的密封,由碟形弹簧提供持续的压力。
2. 第二道密封为PTFE垫片和氟橡胶密封圈。
进口法兰式四氟蝶阀 设计特点:
阀板:阀板边缘密封表面经过球面加工和人工抛光,提供了气密紧急关闭,最小的扭矩,延长了阀座使用寿命。
阀座:“舌槽式”阀座设计,使用粘胶与阀体牢固粘着在一起,阀座是为套合式或焊接式法兰设计,阀座完全把阀体与管内介质隔离。模压阀座O型圈在阀门和管道法兰之间提供了密封。不推荐法兰垫片使用在该系列阀门上。
主密封和第二密封:这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由通过机械加工和手工抛光的阀板肩部与阀座内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合来获得的。
阀杆:完全与介质隔离。
所有阿米斯科阀门经过110%全额定压力测试确保双向气密性关闭。
进口法兰式四氟蝶阀 技术数据:
产品规格 |
|
|
•尺寸范围 |
2”〜48”(DN50〜DN1200) |
|
•端部连接 |
法兰式 |
|
•压力等级 |
Class150、Class300、 |
|
•温度范围 |
-10℃~+120℃ 与工作压力有关 |
|
•工作压力 |
≤DN150 40bar ≤DN150 25bar |
|
•真空应用 |
最高至绝对压力 1mabr |
|
•操作方式 |
手柄、涡轮、气动、电动 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
标准材料选择 |
|
|
•部件 |
材料 |
|
•阀体 |
球墨铸铁、不锈钢、碳钢 |
|
•阀板 |
不锈钢、PTFE包覆不锈钢、超高分子包覆不锈钢、哈氏合金、镍基合金 |
|
•上部阀杆 |
17-4PH不锈钢 |
|
•下部阀杆 |
17-4PH不锈钢 |
|
•阀座 |
PTFE、传导性PTFE、超高分子 |
|
•阀杆套 |
乙缩醛、PTFE |
|
•上部阀杆密封圈 |
丁腈橡胶、氟橡胶 |
|
•密封环 |
PTFE/氟橡胶 |
|
•轴承 |
PTFE/不锈钢 |
|
•阀座圈 |
硅橡胶、氟橡胶 |
|
•阀体螺栓 |
不锈钢 |
|
•卡簧 |
不锈钢 |
|
•阀体密封垫 |
加强型PTFE |
|
•标牌 |
不锈钢 |
|

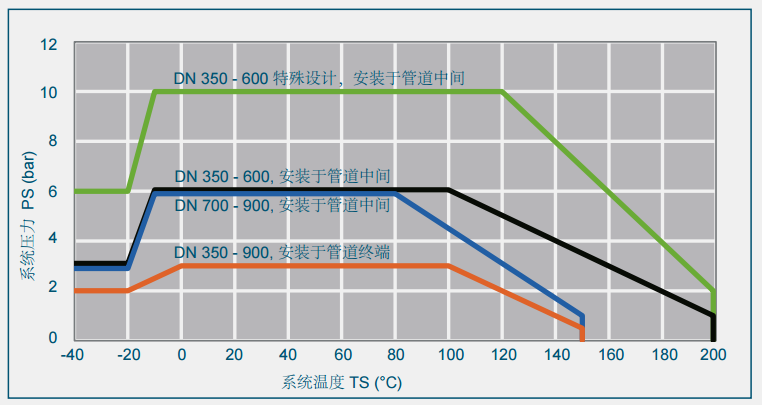

进口法兰式四氟蝶阀 温度压力曲线:
内衬为硅橡胶时的温度-压力曲线。
其他内衬材质备索。
对夹式安装时,DN 350 - 600 最高可达绝对压力 200mbar, 同时取决于介质和温度。
对夹式安装时,DN 700 - 900 最高可达绝对压力 500mbar, 同时取决于介质和温度。
扭矩:
- 表中所列数据(Md)为 20 ℃干燥空气时测得
- 扭矩为阀门开启时的最大扭矩,(阀板远离阀座,扭矩值减小)

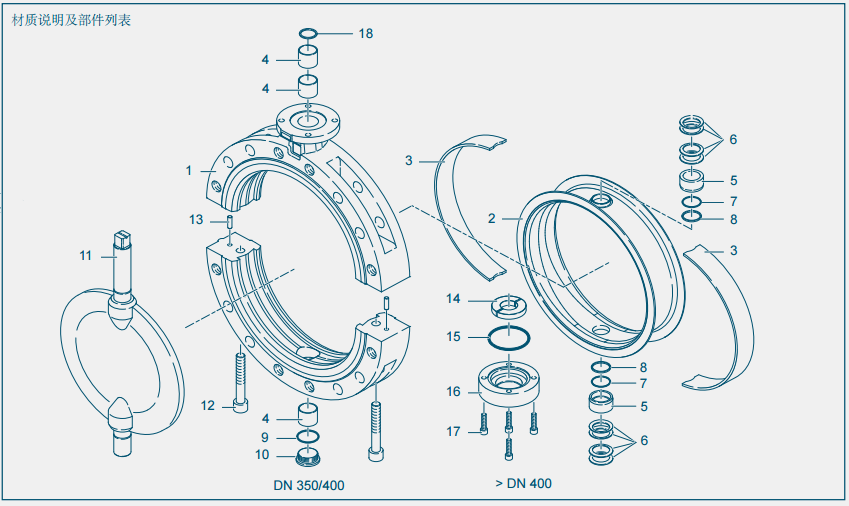

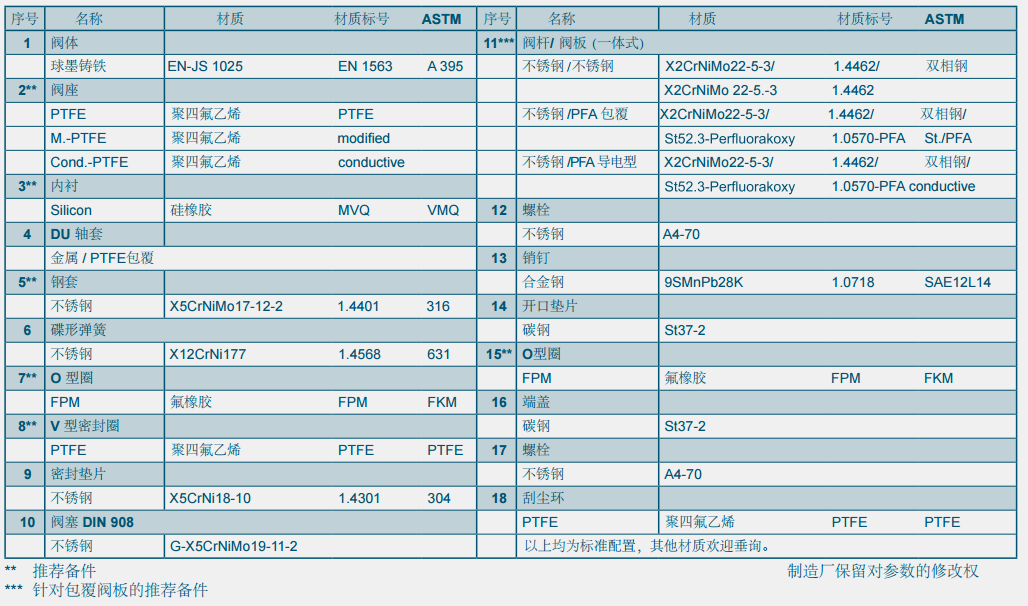

进口法兰式四氟蝶阀 零部件材质:
应用行业:
- 化工
- 提纯设备
- 制药
- 粘合剂, 造纸, 溶剂
- 汽车喷涂
- 食品
- 氯碱
