进口凸耳式四氟蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>特殊的密封系统,保证环境安全
>符合TA-Air/VDI 2440
>绝缘高度符合欧盟标准
>免维护
>可拆卸,材料可循环使用
>材质符合 FDA EG 1935/2004
产品询价
产品详情

手动蝶阀

进口凸耳式四氟蝶阀

Class150LB300LB

2 ~ 24

AMISCO进口凸耳式四氟蝶阀适合强符合或剧毒介质,特殊的阀杆密封设计保证了强腐蚀工况下的可靠性。

产品特性:

- 特殊的密封系统,保证环境安全

- 符合TA-Air/VDI 2440

- 绝缘高度符合欧盟标准

- 免维护

- 可拆卸,材料可循环使用

- 材质符合 FDA EG 1935/2004

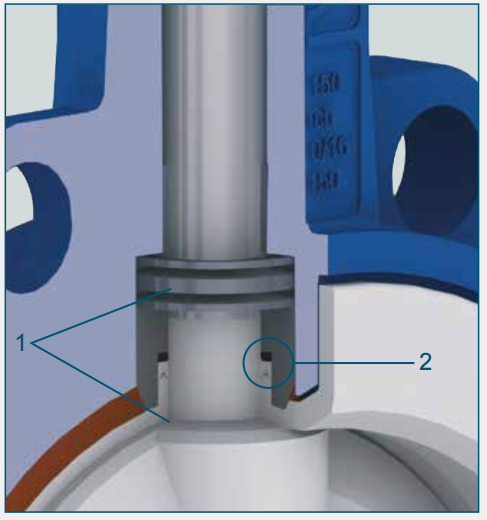

-上下阀杆对称设置安全密封:

1. 第一道密封为阀板和阀座的密封,由碟形弹簧提供持续的压力。

2. 第二道密封为PTFE垫片和氟橡胶密封圈。

进口凸耳式四氟蝶阀 设计特点:

●低扭矩

●所有部件经过有限元分析

●双D轴端符合EN标准

●一片式阀杆/阀板设计(精密铸造)

●三重阀杆轴套

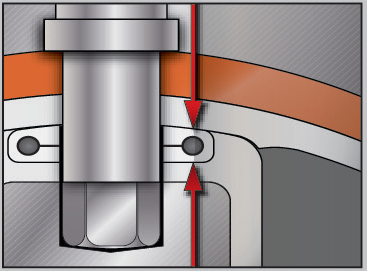

●密封环:(第二密封)完全把流体介质和阀体、阀杆相隔离。密封面是由纯PTFE包覆在阀座圈表面。密封环被安装在阀板上下毂加工出的凹槽内,在阀门装配过程中,密封环受到阀板和阀座的压缩,阀座圈受到挤压,在阀板和阀座表面产生向上向下的压力。

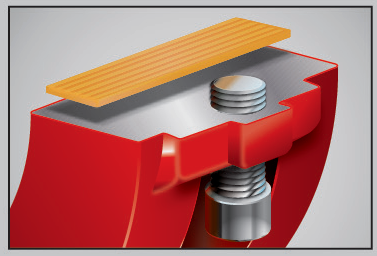

●阀体密封:(双向密封)加强型PTFE材料的衬垫放置在上下阀体之间,阻止外部污染物进入管道内,同时避免管内介质泄漏出来。

进口凸耳式四氟蝶阀 技术数据:

产品规格



•尺寸范围

2”48DN50DN1200

•端部连接

凸耳式

•压力等级

Class150Class300

•温度范围

-10~+120

与工作压力有关

•工作压力

DN150 40bar

DN150 25bar

•真空应用

最高至绝对压力 1mabr

•操作方式

手柄、涡轮、气动、电动

•可配套附件

电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等

  标准材料选择



部件

材料



阀体

球墨铸铁、不锈钢、碳钢



阀板

不锈钢、PTFE包覆不锈钢、超高分子包覆不锈钢、哈氏合金、镍基合金



上部阀杆

17-4PH不锈钢



下部阀杆

17-4PH不锈钢



阀座

PTFE、传导性PTFE、超高分子



阀杆套

乙缩醛、PTFE



上部阀杆密封圈

丁腈橡胶、氟橡胶



密封环

PTFE/氟橡胶



轴承

PTFE/不锈钢



阀座圈

硅橡胶、氟橡胶



阀体螺栓

不锈钢



卡簧

不锈钢



阀体密封垫

加强型PTFE



标牌

不锈钢



进口凸耳式四氟蝶阀 温度压力等级:

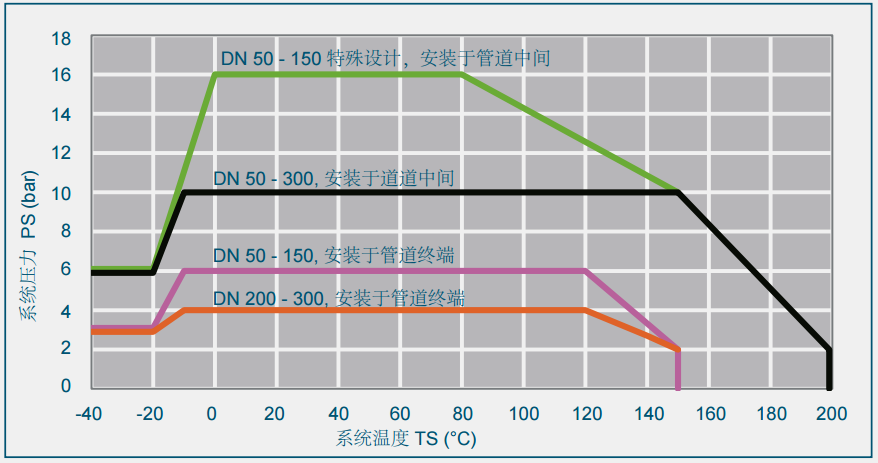

内衬为硅橡胶时的温度-压力曲线

内衬为 EPDM 时的工作温度为:-10°C +120°C

内衬为 FPM 时的工作温度为: -10°C +180°C

真空应用:-10°C +160°C 对夹式安装时,最高可达1mbar

进口凸耳式四氟蝶阀 适用领域:

·化工

·饮料

·酿造/

·制药

·食品处理

·石油冶炼&油田

·运输

·超纯净水

·船用

·纸浆/纸业

·采矿

·电力脱硫

·核电

·灌溉

·水处理

·纺织

·海水淡化

·钢铁

·糖酒精

·HVAC
