进口对夹式四氟蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>衬氟蝶阀适用于强腐蚀或剧毒介质
>两片式阀体
>绝缘高度符合欧盟标准
>可任意角度安装
>免维护
>可拆卸,材料可循环使用
产品询价
产品详情

手动蝶阀

进口对夹式四氟蝶阀



Class150LB300LB

2 ~ 24

AMISCO进口对夹式式衬氟蝶阀适合强符合或剧毒介质,特殊的阀杆密封设计保证了强腐蚀工况下的可靠性。

特性:

- 衬氟蝶阀适用于强腐蚀或剧毒介质

- 两片式阀体

- 绝缘高度符合欧盟标准

- 可任意角度安装

- 免维护

- 可拆卸,材料可循环使用

- 材质符合 FDA EG 1935/2004

- 可选:特殊设计符合TA-Air/VDI 2440

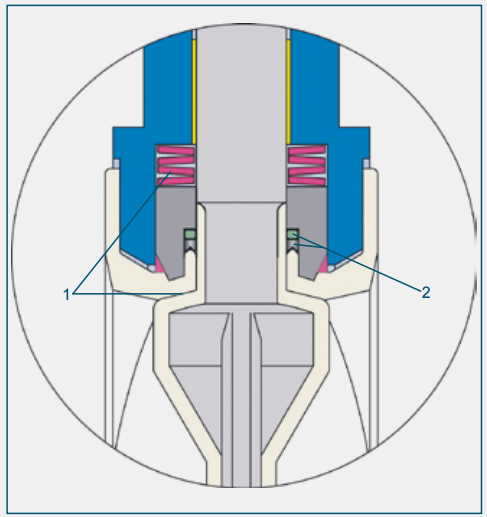

-上下阀杆对称设置安全密封:

1. 第一道密封为阀板和阀座的密封,由碟形弹簧提供持续的压力。

2. 第二道密封为PTFE垫片和氟橡胶密封圈。

进口对夹式式衬氟蝶阀 设计特点:

阀颈:较长的阀体颈部,具有50mm安装空间,满足管线保温要求,亦有适当距离安装驱动装置的功能。

法兰安装孔:对夹式阀体的法兰孔在阀门安装时可以提供快速、准确的定位,避免和连接管道内径冲突。

防吹出阀杆:双扁势的上部阀杆与阀板相连接,在装配时阀杆和阀板连接在一起,成为一体。

阀板:PTFE阀板最小厚度可达到3mmPTFE可包覆不锈钢材料。

上阀杆套:不锈钢卡簧装在阀杆套上面,阀杆套能吸合重负荷时的侧向推力,可提供标准材料乙缩醛或可选PTFE

上部阀杆密封环:可以防止外界污染物进入阀杆腔内。

阀体:对夹式和支耳式的两片式阀体结构,表面涂环氧树脂漆。所有阀体满足ASME Class 150DIN 3840压力等级流体力学要求。

轴承:内衬为PTFE材料的不锈钢轴承,可以保证上下阀杆的精确连接。

主密封:通过阀板边缘和阀座过盈配合而获得。

阀座设计:设计独特,具有力矩小,连接部位摩擦小的特性。阀座内部的加工曲面将阀板开、关时阀板和阀座之间的接触力减到最小。这种独特的阀座设计使阀门的力矩减小,同时也减少了阀座的摩擦。

阀座圈:一个衬氟阀座圈完全环绕在阀座外面,包括阀板毂部,确保阀门关闭时的气泡密封。

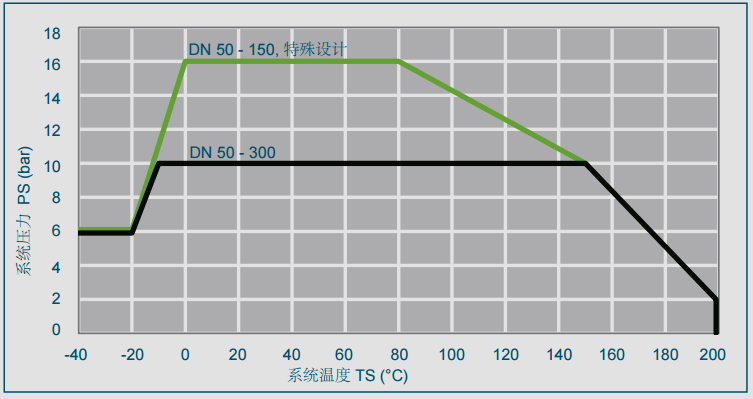

进口对夹式式衬氟蝶阀 温度压力曲线:

内衬为硅橡胶时的温度-压力曲线

内衬为 EPDM 时的工作温度为:-10°C +120°C

内衬为 EPDM 时的工作温度为:-10°C +120°C

真空应用:-10°C +160°C 对夹式安装时,最高可达1mbar

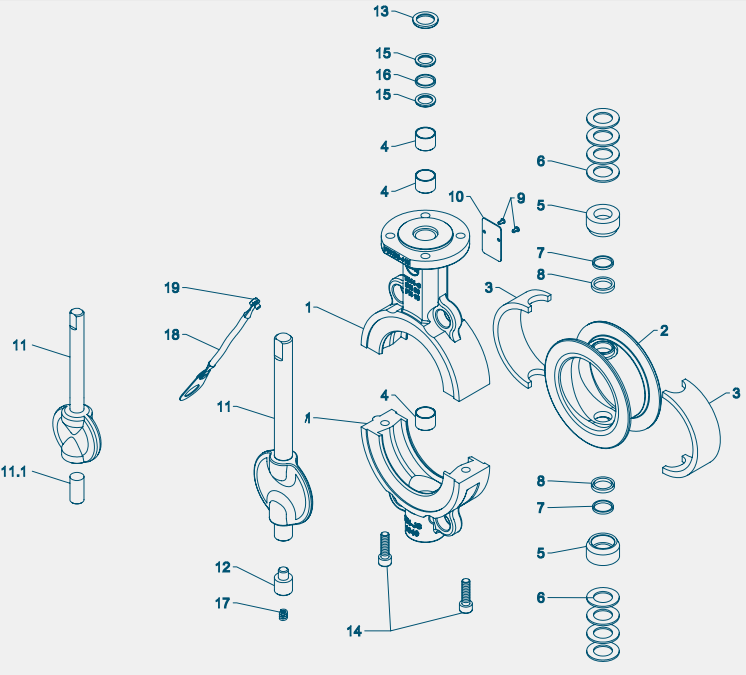

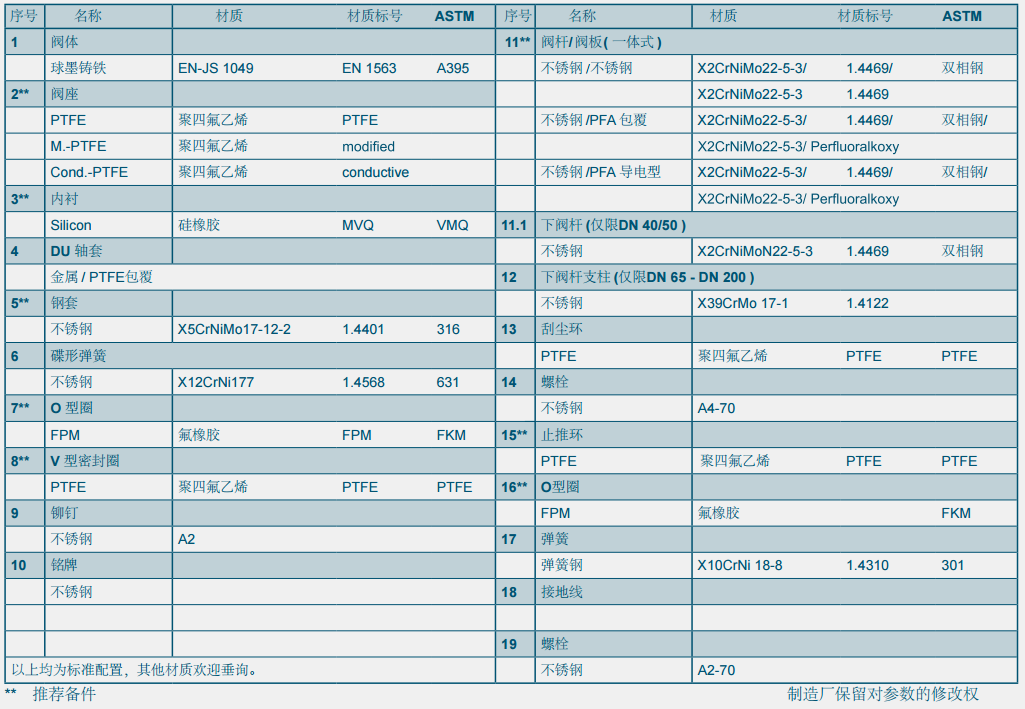

进口对夹式式衬氟蝶阀 零部件材质:
