手动蝶阀
进口蜗轮对夹蝶阀
Class150LB、300LB
2″ ~ 24″
AMISCO进口蜗轮对夹蝶阀具有广泛的研究流域，提供了良好的密封保护功能和极高的Cv值。可提供的材料种类有很多，列如PTFE，不锈钢，超高分子UHMWPE和特殊合金钢，可以满足客户的众多要求。AMISCO高精度、优质的产品具有极长的使用寿命。
进口蜗轮对夹蝶阀 特性：
- 保证阀门双向完全密封
- 阀体和阀板精加工，扭矩小，使用寿命长
- 阀杆上的三个轴承防止阀杆偏斜，即使使用多年以后，
依然能够保证很高的定位精度
- 四个法兰定位孔确保安装时阀门位置正确
- 可任意方向安装
- 免维护
- 可拆卸，材料可循环使用
- 喷涂行业，可选用无硅处理阀门
进口蜗轮对夹蝶阀 设计特点：

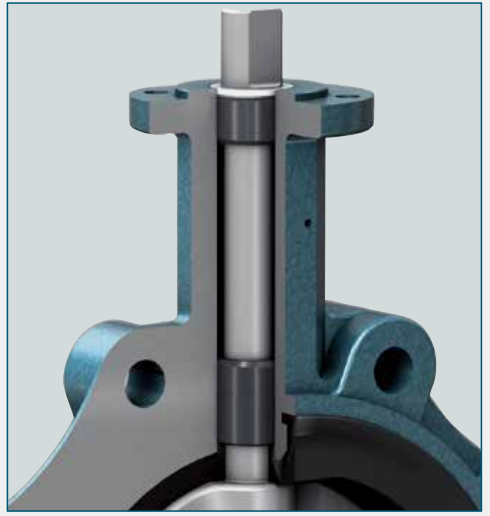

阀杆套：抗腐蚀。醇缩醛阀杆套能够吸收重负荷时的侧向推力。
阀杆填料：自调式双“U”杯形填料设计，可保证双向绝对密封。防止外来物质进入阀杆腔内。
阀板/阀杆：一片式设计，阀板边缘经球面加工和手工抛光，具有操作扭矩力低，阀座使用寿命长和密封性能好的优点。应用在卫生领域，这样的设计完全防止收藏灰尘颗粒和细菌。
阀杆和阀板表面也可以包一层丁腈橡胶或乙丙橡胶，防止金属表面侵蚀和腐蚀。阀板和阀杆的“薄板”设计，可以提高Cv值（比普通心轴穿透阀板高50%）和较大的压力恢复能力，所以具有较小的压力降，是节能阀门。
自密封和第二密封：这类密封完全把流体介质和阀体、阀杆相隔。主密封是由通过机械加工和手动抛光的阀板肩部与阀座的内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。
阀座：阿米斯科独特的舌槽接合式阀座设计，能够完全把阀体与管内介质隔离。与其他同类阀门相比较，它具有：阀座安装牢固，更换方便快捷，扭矩小的优点。阀座表面有模压成一体的O型环，不需要在安装时另加法兰垫片。
阀体：阀体分为两半，容易组装和维修。供货范围：25mm-200mm（1”-8”）为尼龙11涂层阀体，250mm-500mm（10”-20”）为聚酯涂层阀体。
安全密封系统符合 TA-Luft/ VDI 2440,RWTüV
进口蜗轮对夹蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
•端部连接 |
对夹 |
|
•压力等级 |
Class150、Class300、 |
|
•温度范围 |
-10℃~+120℃ 与工作压力有关 |
|
•工作压力 |
≤DN150 40bar ≤DN150 25bar |
|
•真空应用 |
最高至绝对压力 1mabr |
|
•阀体材质 |
CF8、CF8M、CF3M |
|
•密封材质 |
PTFE、PPL、PEEK、TFM4215、金属喷涂 |
|
•操作方式 |
手柄、涡轮、气动、电动 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
产品标准 |
|
|
•连接法兰 |
ASME Class 150、ASME Class 300 |
|
•法兰密封面 |
ASME RF,FF |
|
•法兰尺寸 |
API 609、ASME B16.10、ISO 5752 |
|
•法兰钻孔 |
ASME B16.5、ASME B16.47、ISO 7005 |
|
•阀门设计&压力/温度等级 |
ASME B16.34、ASME VII、API 609、API 600 |
|
•防火测试 |
API 607、ISO 10497 |
|
•低逸散性排放测试 |
API 641、ISO 15848-1、TA LUFT |
|
•执行机构安装 |
ISO 5211 |
|
•阀座测试 |
API 598、API 6D、ISO 5208、DIN 3230、BS 6755 |
|
•阀门标记 |
MSS-SP-25、ASME B16.34 |
|
•制造质量 |
ISO 9001、CE/PED |

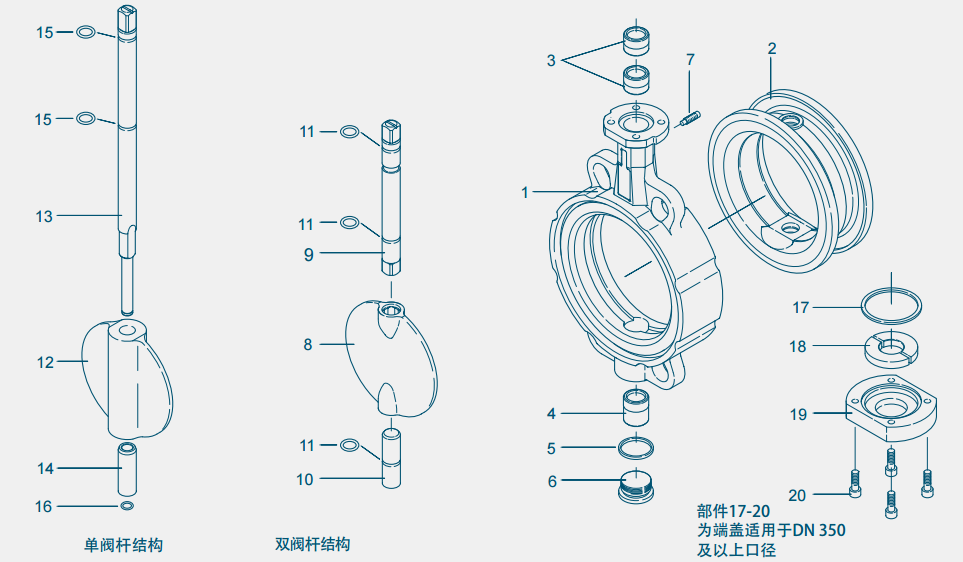

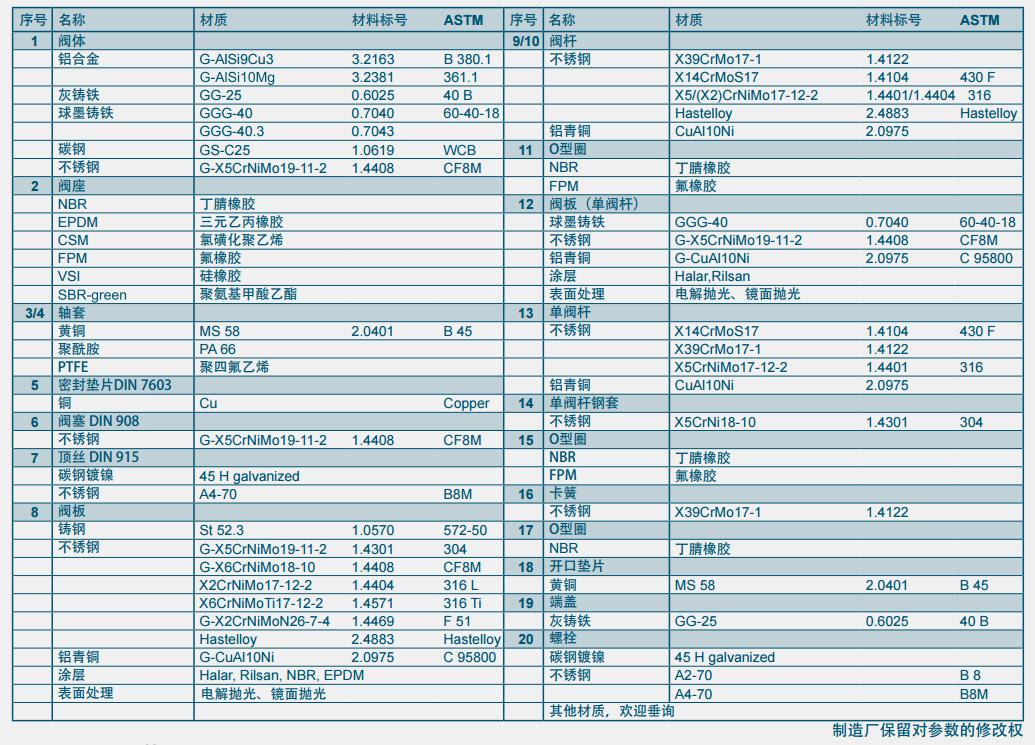

进口蜗轮对夹蝶阀 零部件材质：

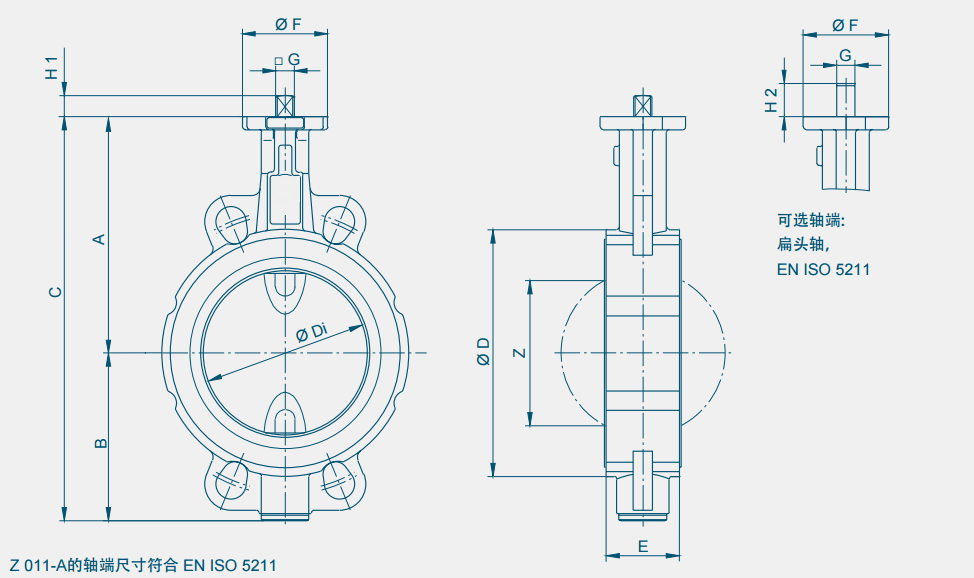

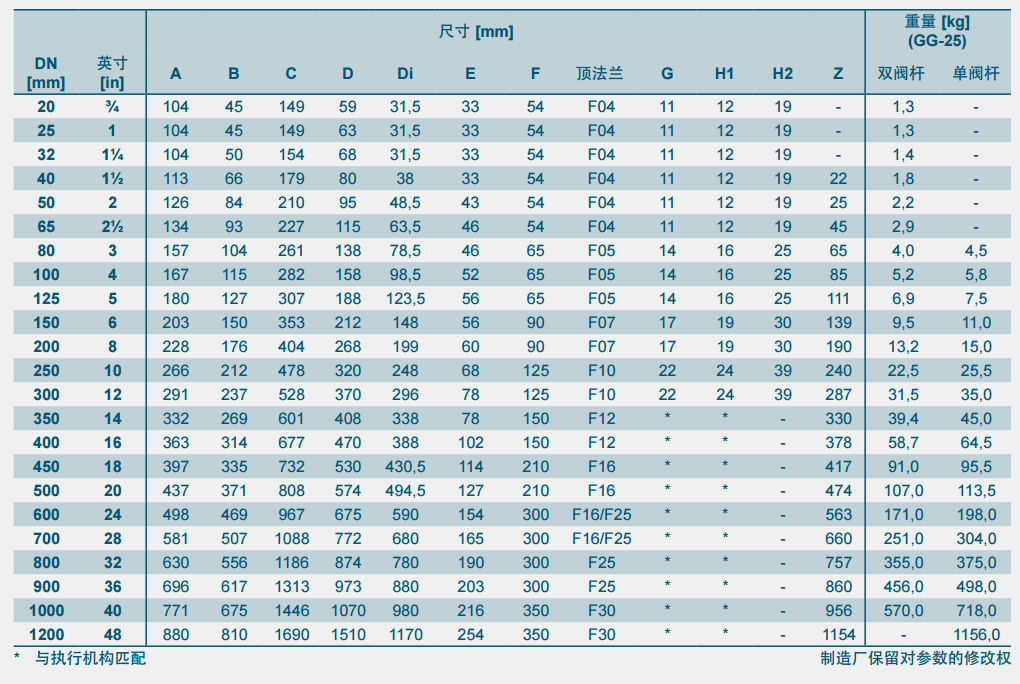

进口蜗轮对夹蝶阀 外形尺寸：
