手动蝶阀
进口蜗轮法兰蝶阀
Class150LB、300LB
2″~24″
AMISCO进口蜗轮法兰蝶阀采用蜗轮蜗杆传动,具有很多阿米斯科小型阀门的设计特性和好处,例如较高Cv值,减少部件与管线流体接触,还具有更大的可靠性和有记载验证的使用寿命长的优点。
产品特性:
- 保证阀门双向完全密封
- 阀体和阀板精加工,扭矩小,使用寿命长
- 阀杆上的三个轴承防止阀杆偏斜,即使使用多年以后,依然能够保证很高的定位精度
- 可拆卸,材料可循环使用
- 可以单法兰安装
- 可任意方向安装
- 免维护
- 所有零部件可更换

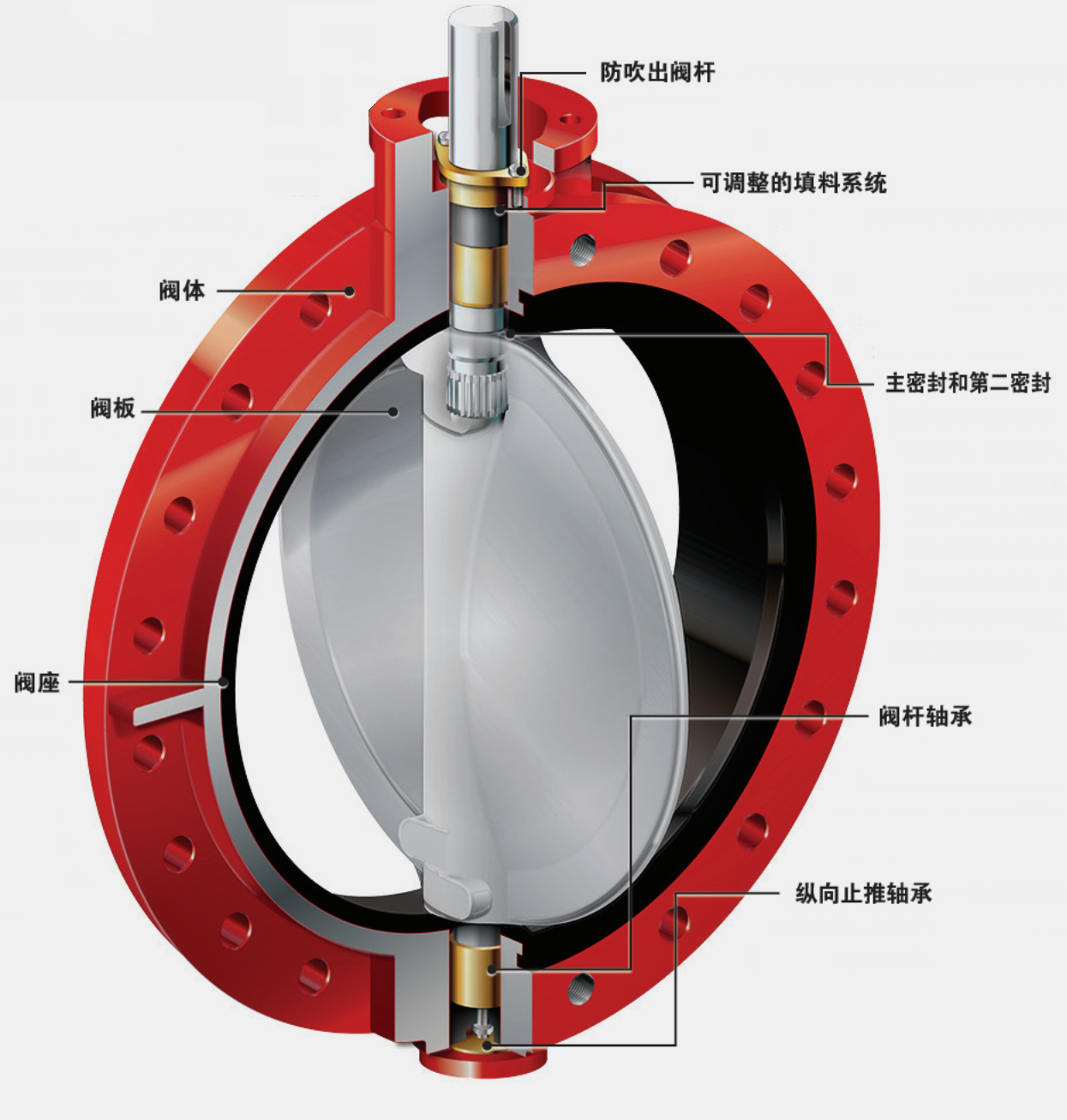

进口蜗轮法兰蝶阀 设计特点:
阀体:整体全法兰式的结构。所有全法兰式的结构。所有阀体转孔,完全符合ANSI 125/150,PN10或其他国际法兰标准。可提供对夹式阀体。
阀板:高强度铸件,其边缘为机加工的球面,并进行了手工抛光,或整个阀板尼龙11涂层。均匀的阀板外形增加了Cv值,减少了振动,并且增强了压力恢复能力。
阀座:可更换的“舌槽式”阀座镶嵌在阀体上。模型的O型圈,无需法兰垫片。阀座使阀体和阀杆与介质完全隔离,特别适用于套合式法兰或焊接式法兰。
防吹出式阀杆:一个定位压环安装在经过加工的阀杆槽和填料压盖之间,当意外事件导致内部阀杆故障时,能保持阀杆定位。

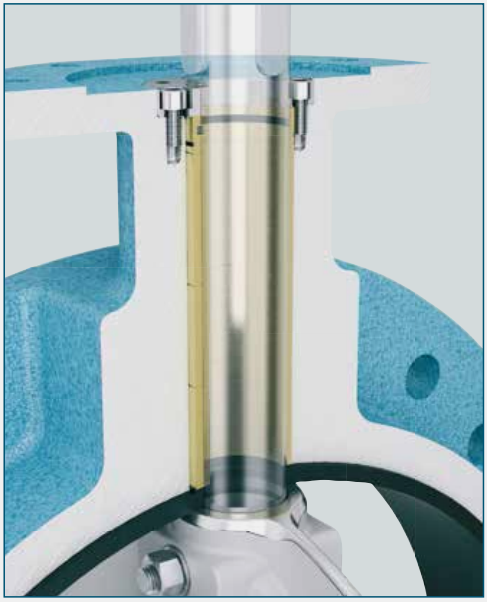

可调整轴套设计:
对于中线蝶阀,影响轴密封的主要因素是阀板和阀座之间的压力,特别对于口径大于 DN600 并且介质压
力高于16bar的情况,正常的压力是远远不够的。
阿米斯科采用了可调整轴套设计,有效的增加了阀板和阀座之间的压力,使阿米斯科蝶阀即使在大口径的情况下,最高工作压力也可以达到 25bar。
这种设计的另一个优势是可以调整轴套压盖上的螺栓,进而调整阀轴的密封。
即使在最高的工作负荷下,可调整轴套可以保证阀门的密封。这种可调整轴套允许在线调整。
主密封和第二密封:这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由通过机械加工和手工抛光的阀板肩部与阀座的内表面预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。
阀杆轴承:为了吸收执行机构侧向推力和减少轴承摩擦以及操作扭矩,通常应用壁厚青铜套轴承。
纵向止推轴承:一只青铜的纵向止推轴承,消除了由阀杆和阀板重量导致的阀板移位作用。
进口蜗轮法兰蝶阀 技术数据:
产品规格 |
|
•尺寸范围 |
2”〜48”(DN50〜DN1200) |
•端部连接 |
法兰 |
•压力等级 |
Class150、Class300、 |
•温度范围 |
-60℃~+600℃ |
•工作压力 |
≤DN150 40bar ≤DN150 25bar |
•真空应用 |
最高至绝对压力 1mabr |
•操作方式 |
手柄、涡轮、气动、电动 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
•连接法兰 |
ASME Class 150、ASME Class 300 |
•法兰密封面 |
ASME RF,FF |
•法兰尺寸 |
API 609、ASME B16.10、ISO 5752 |
•法兰钻孔 |
ASME B16.5、ASME B16.47、ISO 7005 |
•阀门设计&压力/温度等级 |
ASME B16.34、ASME VII、API 609、API 600 |
•防火测试 |
API 607、ISO 10497 |
•低逸散性排放测试 |
API 641、ISO 15848-1、TA LUFT |
•执行机构安装 |
ISO 5211 |
•阀座测试 |
API 598、API 6D、ISO 5208、DIN 3230、BS 6755 |
•阀门标记 |
MSS-SP-25、ASME B16.34 |
•制造质量 |
ISO 9001、CE/PED |
标准材料选择:
部件 |
材料 |
阀体 |
灰铁、球墨铸铁、碳钢 |
阀板 |
镍铝青铜、涂层球墨铸铁、尼龙11涂层球墨铸铁、Halar涂层球墨铸铁、304不锈钢、316不锈钢、双相不锈钢、超级奥氏体不锈钢、哈氏合金 |
阀杆 |
416不锈钢、304不锈钢、316不锈钢 蒙乃尔K500 |
阀座 |
乙丙橡胶粘胶、丁腈橡胶粘胶、氟橡胶粘胶 |

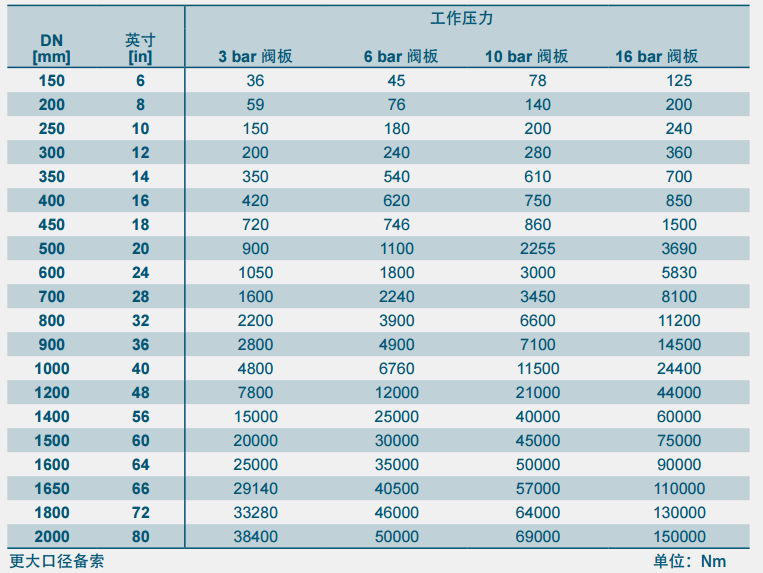

扭矩:
-所列数据为液体或润滑介质时,阀门的启动扭矩值。
-该表所列数据为参考值,实际数值与多种因素有关,如压力、介质、橡胶材质、质量、温度等。
-更多数据,请联系我们的工程师
进口蜗轮法兰蝶阀 应用行业:
- 海上石油开采平台
- 水处理和污水处理
- 造船
- 电力
