进口法兰式高性能蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>软密封(R-PTFE) 最高230℃
>金属密封(Inconel)最高600℃
>防火型(PTFE/inconel)200℃
>免维护
>即使是在高频率的使用工况下,仍然可以长时间使用
>防火标准符合BS 6755 part 2,API 607 第5版
产品询价
产品详情

手动蝶阀

进口法兰式高性能蝶阀



Class150LB300LB

2 ~ 24

AMISCO进口法兰式高性能蝶阀是高压、高温。零泄漏的蝶阀。该产品问世30多年以来,成功的在世界工业领域内得到了广泛的应用。

该阀提供了坚固的可靠性及现场极易维修的性能。独立和内部试验以及证实了该产品具有良好的使用寿命,其零泄漏气密性关闭循环已经超过了100000次。

测试超过100000720psi压力后,阀座仍处于很好的状态,继续提供一个双向密封零泄漏。甚至循环超过878.0002psi压力后,仍然保持零泄漏双向密封。

AMISCO进口法兰式高性能蝶阀能与气动及电动执行机构直接配置。

产品特性:

-可用于气体或液体的开关或条件

-双偏心设计

-定位支架辅助安装

-两种密封系统可选:R-PTFEInconel



-最高工作温度:

软密封(R-PTFE) 最高230

金属密封(Inconel)最高600

防火型(PTFE/inconel200

-免维护

-即使是在高频率的使用工况下,仍然可以长时间使用

-防火标准符合BS 6755 part 2API 607 5

进口法兰式高性能蝶阀 设计特点:

>阀座设计

独特的两件式阀座结构,包括有一只弹性增能器由阀座整个包裹着。该组件被一个表面修整的阀座定位器销紧在阀体凹槽处。这项简单可靠的设计,提供许多独特的优点,包括

·增能器被阀座完全隔离了管路介质。

·无论阀板处于什么位置,阀体凹槽和阀座定位器上的锯齿都能使阀座固定。

·全表面修整的阀座定位器采用螺栓连接阀体,将阀座锁定在正确的位置上。即使在

没有配对法兰时,阀座也固定可靠。

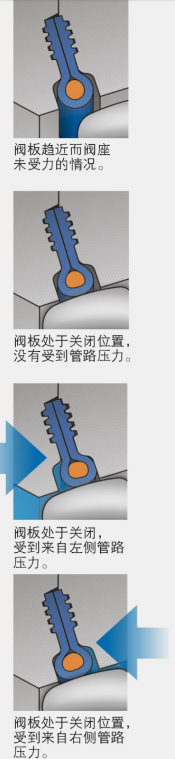

·密封可靠和具有良好支撑能力的阀座,通过阀板和管路的压力来激发增能。管路压力越高,密封能力也越好,在较低压力和真空工况,这种增能阀座的设计,能提供更优越的密封性能,而且使用寿命更长。

·对管路介质流体而言,提供了零泄漏双向密封功能。

·阀座本身具有对温度变化和磨损情况的自我调节能力。

·阀座更换及其容易,只要卸去阀座定位器,回转阀板到关闭位置,然后把一只

新的阀座组件置于阀体的凹槽即可。这简单程序,不会影响阀板和阀杆。

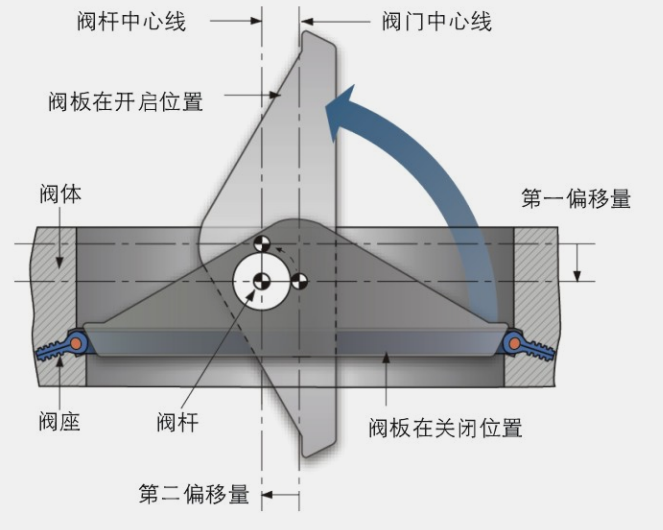

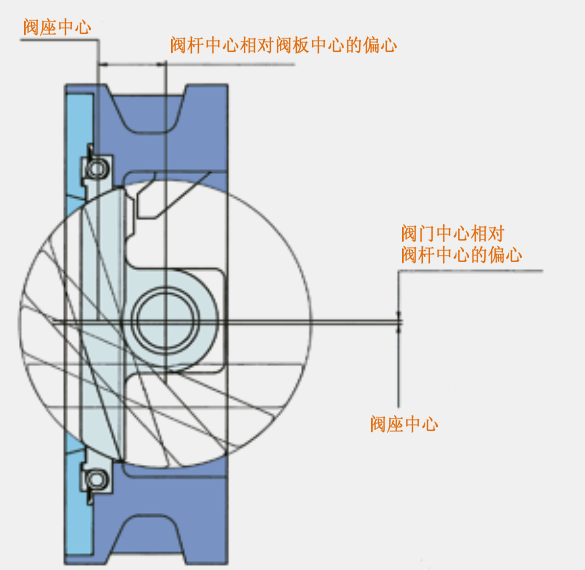

>阀板和阀杆双重偏心的设计

Bray/McCannalok的双重偏心设计减少了阀座的磨损,保证了整个压力范围内的双向气密关闭功能。

在阀座开始的起始点,偏心阀板产生了一个类似凸轮的作用,不要过大的压力,便能牵引阀板离开阀座。阀板在起始位置的这个类似凸轮件作用,降低阀座磨损,尽量减少了阀座的变形现象。

阀门开启时,由于阀板不接触阀座,因此阀座的寿命延长,操作扭矩很小。阀门关闭时,这个类似凸轮作用转换阀门的回转运动为直行程运动,有效的推动阀板触及阀座。阀板对阀座的揩拭作用,避免了泥浆及悬浮固体等异物的积聚。

>防火安全阀座的操作

在正常情况下,阀座组件的弹性阀座材料和金属阀座二者同时接触阀板。

火警期间及火警后,当弹性材料已经局部或全部损坏时,金属阀座始终与阀板保持稳定的接触,不管管路介质以哪个方向流经阀板,都能提供可靠的密封作用。

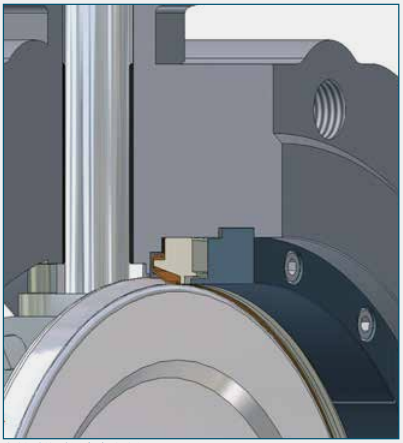

>密封系统采用内嵌式金属压环

进口法兰式高性能蝶阀 技术数据:

产品规格

•尺寸范围

2”48DN50DN1200

•端部连接

法兰

•压力等级

Class150Class300

•温度范围

-60~+600

•工作压力

DN150 40bar

DN150 25bar

•真空应用

最高至绝对压力 1mabr

•阀体材质

CF8CF8MCF3M

•密封材质

PTFEPPLPEEKTFM4215、金属喷涂

•操作方式

手柄、涡轮、气动、电动

•可配套附件

电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等

产品标准

•连接法兰

ASME Class 150ASME Class 300

•法兰密封面

ASME RF,FF

•法兰尺寸

API 609ASME B16.10ISO 5752

•法兰钻孔

ASME B16.5ASME B16.47ISO 7005

•阀门设计&压力/温度等级

ASME B16.34ASME VIIAPI 609API 600

•防火测试

API 607ISO 10497

•低逸散性排放测试

API 641ISO 15848-1TA LUFT

•执行机构安装

ISO 5211

•阀座测试

API 598API 6DISO 5208DIN 3230BS 6755

•阀门标记

MSS-SP-25ASME B16.34

•制造质量

ISO 9001CE/PED

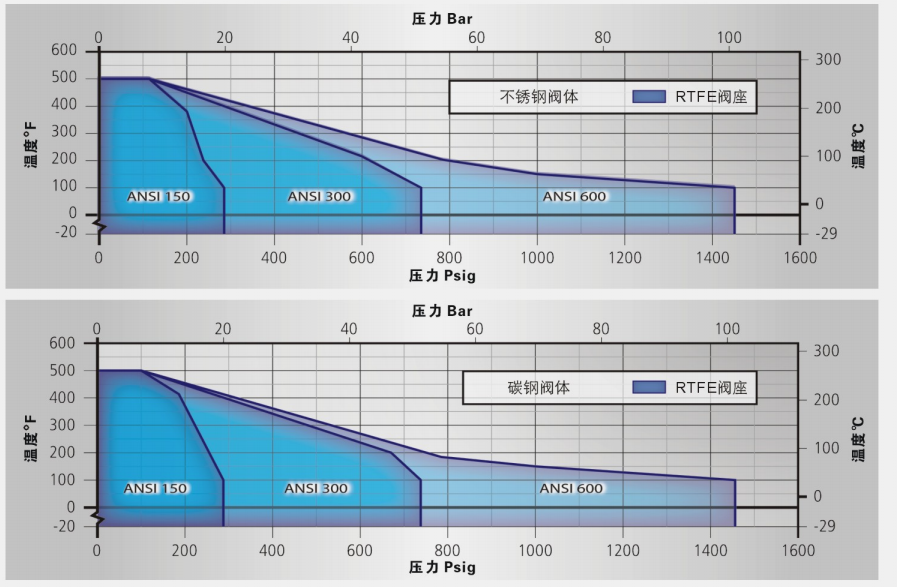

压力温度等级:

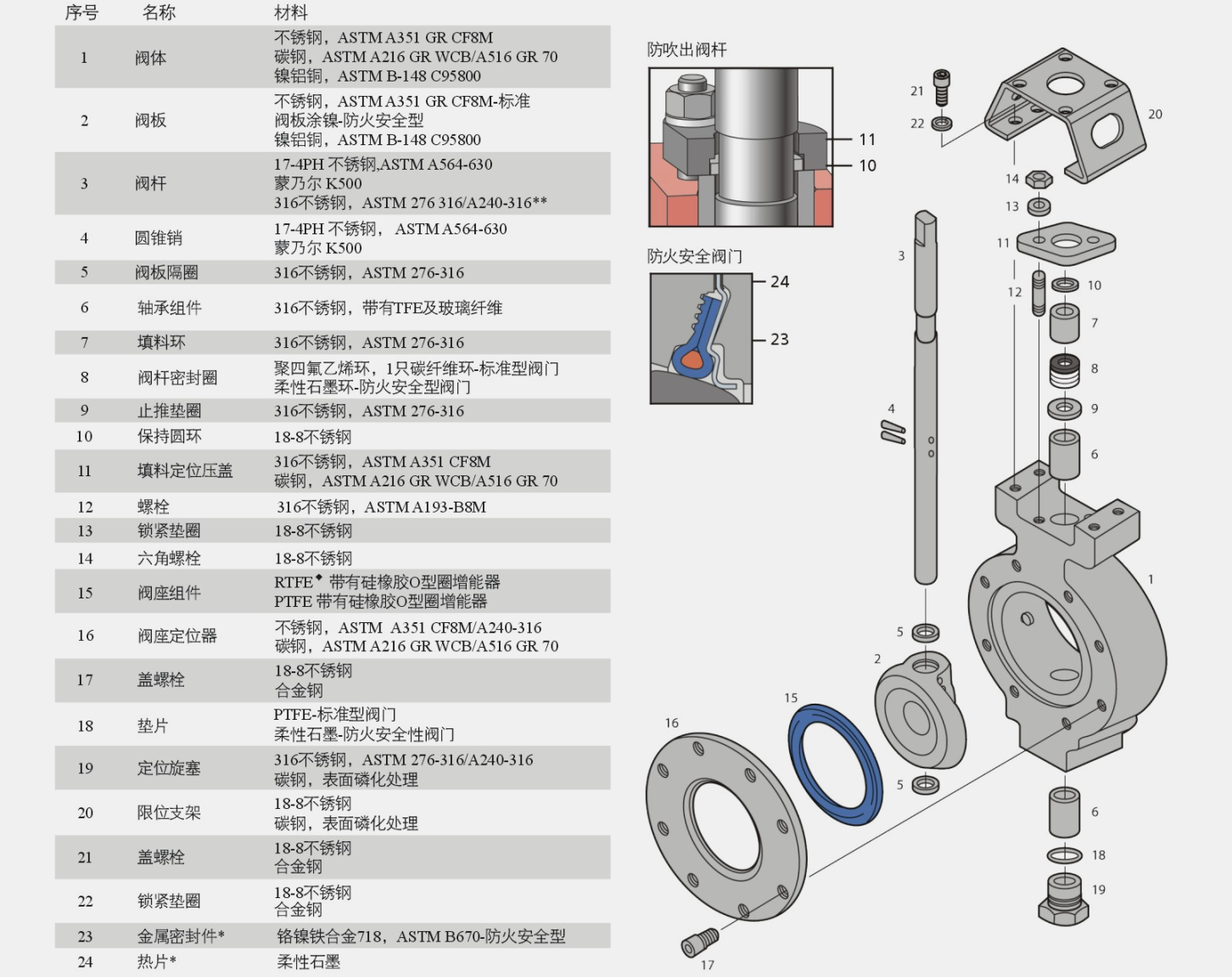

零部件材质:

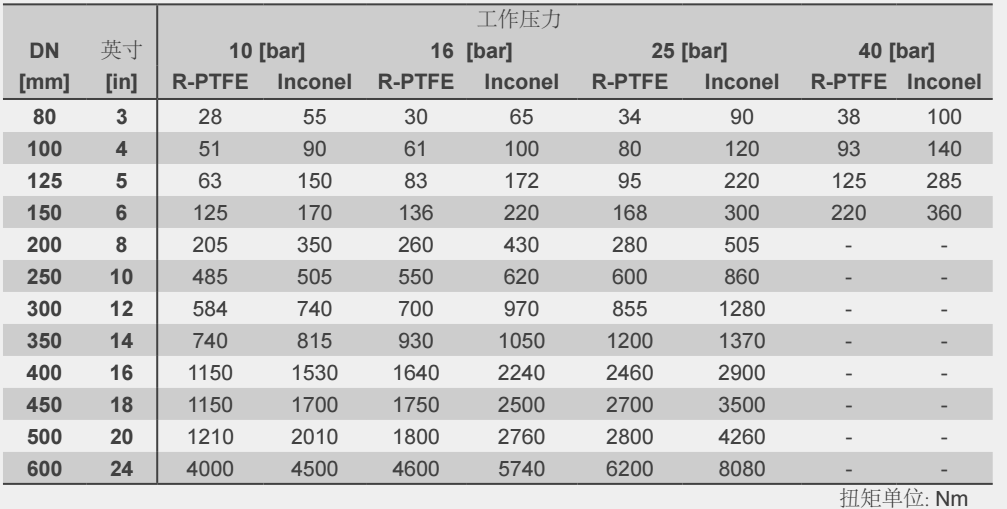

进口法兰式高性能蝶阀 扭矩:

进口法兰式高性能蝶阀 应用场景:

海水工况: AMISCO阀门已成功地被应用于电厂脱盐水和深海钻井工程。可为海水工况提供双相不锈钢、超级双相不锈钢和超级奥氏体不锈钢材料。还可配置更高级的合金钢。

加热、通风及暖通空调工况(HVAC) AMISCO能够抑制或均衡水流,可作为主截断阀,截止阀,节流阀来控制泵的抽吸和排放。

氧气工况: AMISCO阀门用于要求高的气态氧工况时,必须进行特别准备工作(清洗、检查、安装和试验)。确保清除所有的毛剌、锐边、脏污、碳化氢或油脂和其他污染物质。装运前,每只阀门擦拭干净,用聚乙烯包裹封存。

真空工况:标准AMISCO阀门带有RTFE(增强聚四氟乙烯)阀座,推荐使用于绝对压至0.02m20微米水汞柱绝对压力的真空工况。至于低达1×10-3mm1微米汞柱绝对压力的真空工况,建议采用专门阀门。在某种情况下这些阀门即使在高真空低达1×10-6mm汞柱的绝对压力下,也能提供良好的功能。

蒸汽工况: AMISCO阀门经过特殊设计可用于高温、高压工况,对热水、凝结水、冷却水管道起开关或调节作用。在用于开关作用时,对185(366F)饱和蒸气可达到103bar(150psi)压力标准。用于调节作用时可达到149(300F)35bar(50pai)压力标准。在这一应用中,建议使用标准的RTEE(增强聚四氟乙烯)阀座

腐蚀性工况:在特别严格的腐蚀应用中,阀门材料必须慎重选择。例如在氢氧化钠或氢氧化钾工况中,建议采用不锈钢材料。

无水氯化物(气体或液体)必须采用专门的材料及安装、试验程序,以保证在这些恶劣的工况中,阀门零泄漏气密式密封作用。

酸气工况:阀门应用于这种恶劣工况时,要做好最充分的准备工作,选择的结构材料,应符合NACE标准。
