手动蝶阀
进口凸耳式高性能蝶阀
Class150LB、300LB
2″ ~ 24″
AMISCO进口凸耳式高性能蝶阀采用双偏心设计，即使在高温、高压的工况下，依然能够稳定工作。
标准配置有直接安装的执行机构设计。标准阀座设计为增强聚四氟乙烯材料。Triad确实提供了一种金属阀座选项，可在900°F的温度下工作。
产品特性：
-可用于气体或液体的开关或条件

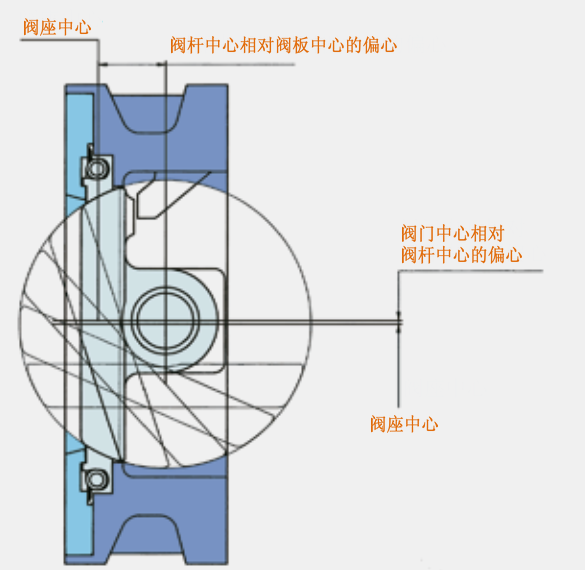

-双偏心设计
-定位支架辅助安装
-两种密封系统可选：R-PTFE和Inconel
-最高工作温度：
软密封（R-PTFE） 最高230℃
金属密封（Inconel）最高600℃
防火型（PTFE/inconel）200℃
-免维护
-即使是在高频率的使用工况下，仍然可以长时间使用
-防火标准符合BS 6755 part 2，API 607 第5版
进口凸耳式高性能蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
•端部连接 |
、凸耳 |
|
•压力等级 |
Class150、Class300、 |
|
•温度范围 |
-196℃~+550℃ |
|
•阀体材质 |
CF8、CF8M、CF3M |
|
•密封材质 |
PTFE、PPL、PEEK、TFM4215、金属喷涂 |
|
•操作方式 |
手柄、涡轮、气动、电动 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
产品标准 |
|
|
•阀门设计&压力/温度等级 |
ASME B16.34、ASME VII、API 609、API 600 |
|
•防火测试 |
API 607、ISO 10497 |
|
•低逸散性排放测试 |
API 641、ISO 15848-1、TA LUFT |
|
•执行机构安装 |
ISO 5211 |
|
•法兰尺寸 |
API 609、ASME B16.10、ISO 5752 |
|
•阀座测试 |
API 598、API 6D、ISO 5208、DIN 3230、BS 6755 |
|
•法兰钻孔 |
ASME B16.5、ASME B16.47、ISO 7005 |
|
•阀门标记 |
MSS-SP-25、ASME B16.34 |
|
•制造质量 |
ISO 9001、CE/PED |
进口凸耳式高性能蝶阀 阀座材料：

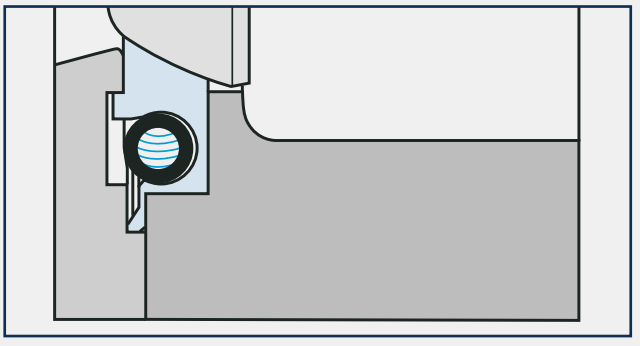

R-PTFE 阀座
软密封阀座的密封等级可以达到 EN 12266 Rate A，测试介质为空气，持续的测试压力符合在 20℃ 时许可的工作压力，不超过6 bar。

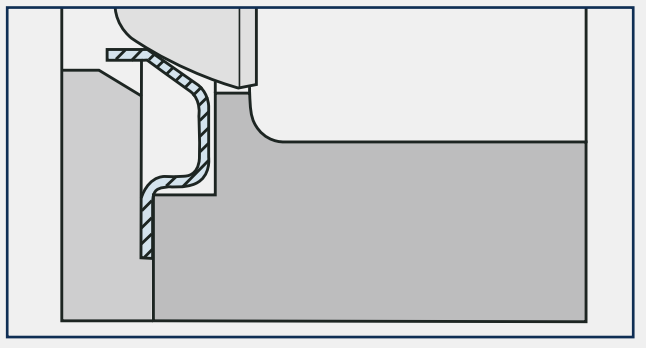

INCONEL
Inconel 密封圈有着极高的温度稳定性；密封等级可以达到EN12266 Rate B, 测试条件符合 EN 12266，Rate B，测试介质为水。

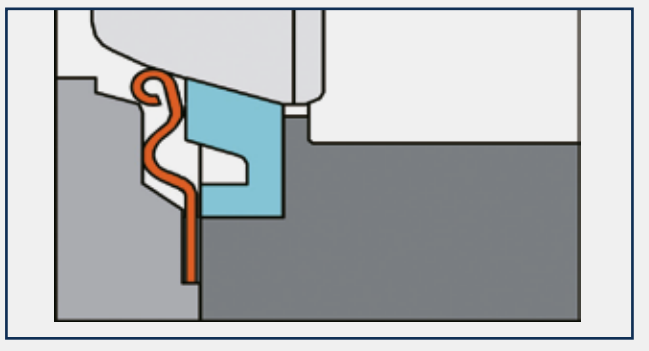

防火型阀座
PTFE和 Inconel阀座确保了阀座高温下符合EN 12266( RateA）的密封等级和金属密封符合API 607 5th。

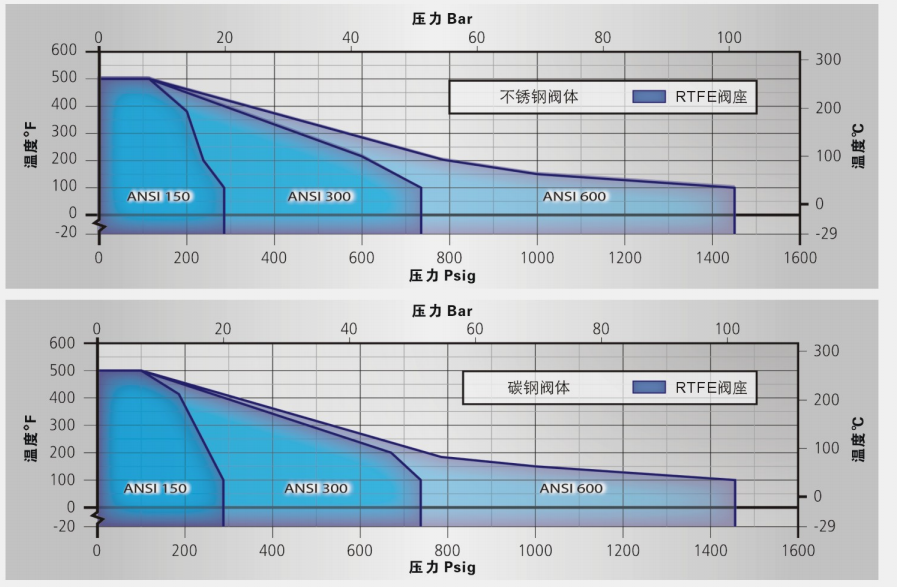

压力温度等级：
进口凸耳式高性能蝶阀 零部件材质：
进口凸耳式高性能蝶阀 应用行业：
-化工和石化
-热水和蒸汽系统
-供热系统
-真空系统
-造船
-气体处理
-苛刻工况
