进口对夹式高性能蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>可用于气体或液体的开关或条件
>双偏心设计
>定位支架辅助安装
>两种密封系统可选:R-PTFE和Inconel
产品询价
产品详情

手动蝶阀

进口对夹式高性能蝶阀



Class150LB300LB

2 ~ 24

AMISCO进口对夹式高性能蝶阀采用双偏心设计,即使在高温、高压的工况下,依然能够稳定工作。

标准配置有直接安装的执行机构设计。标准阀座设计为增强聚四氟乙烯材料。Triad确实提供了一种金属阀座选项,可在900°F的温度下工作。

产品特性:

-可用于气体或液体的开关或条件

-双偏心设计

-定位支架辅助安装

-两种密封系统可选:R-PTFEInconel

-最高工作温度:

软密封(R-PTFE) 最高230

金属密封(Inconel)最高600

防火型(PTFE/inconel200

-免维护

-即使是在高频率的使用工况下,仍然可以长时间使用

-防火标准符合BS 6755 part 2API 607 5

产品设计特点:

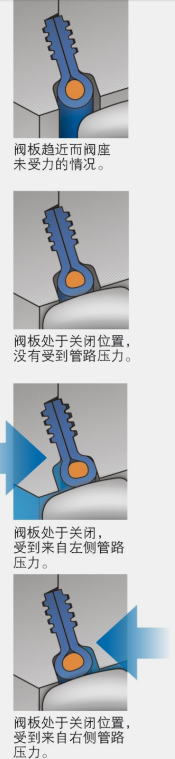

>阀座设计

独特的两件式阀座结构,包括有一只弹性增能器由阀座整个包裹着。该组件被一个表面修整的阀座定位器销紧在阀体凹槽处。这项简单可靠的设计,提供许多独特的优点,包括

·增能器被阀座完全隔离了管路介质。

·无论阀板处于什么位置,阀体凹槽和阀座定位器上的锯齿都能使阀座固定。

·全表面修整的阀座定位器采用螺栓连接阀体,将阀座锁定在正确的位置上。即使在

没有配对法兰时,阀座也固定可靠。

·密封可靠和具有良好支撑能力的阀座,通过阀板和管路的压力来激发增能。管路压力越高,密封能力也越好,在较低压力和真空工况,这种增能阀座的设计,能提供更优越的密封性能,而且使用寿命更长。

·对管路介质流体而言,提供了零泄漏双向密封功能。

·阀座本身具有对温度变化和磨损情况的自我调节能力。

·阀座更换及其容易,只要卸去阀座定位器,回转阀板到关闭位置,然后把一只

新的阀座组件置于阀体的凹槽即可。这简单程序,不会影响阀板和阀杆。

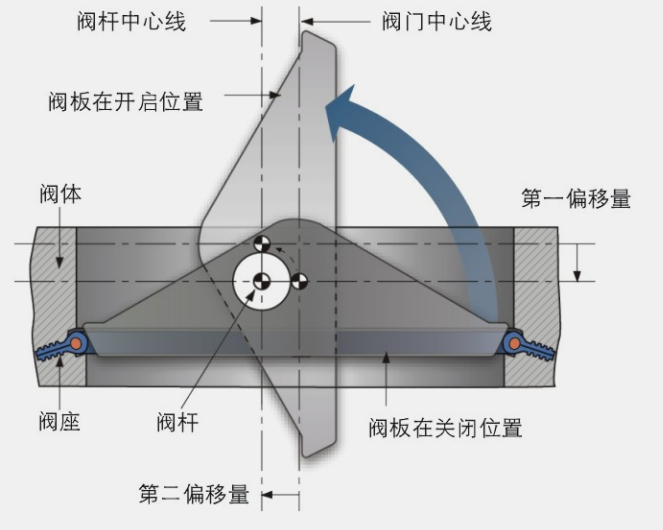

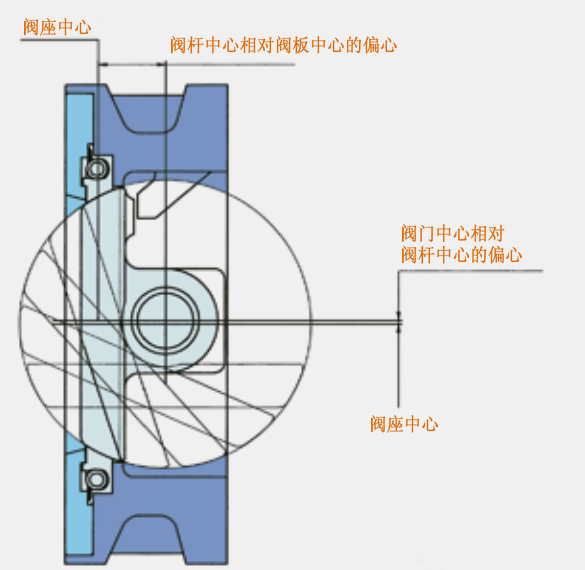

>阀板和阀杆双重偏心的设计

Bray/McCannalok的双重偏心设计减少了阀座的磨损,保证了整个压力范围内的双向气密关闭功能。

在阀座开始的起始点,偏心阀板产生了一个类似凸轮的作用,不要过大的压力,便能牵引阀板离开阀座。阀板在起始位置的这个类似凸轮件作用,降低阀座磨损,尽量减少了阀座的变形现象。

阀门开启时,由于阀板不接触阀座,因此阀座的寿命延长,操作扭矩很小。阀门关闭时,这个类似凸轮作用转换阀门的回转运动为直行程运动,有效的推动阀板触及阀座。阀板对阀座的揩拭作用,避免了泥浆及悬浮固体等异物的积聚。

>管道末端服务:AMISCO支耳式和双法兰式在管道末端服务是全额压力下双向密封。

>阀杆:高强度、整体式阀杆采用17-4PH不锈钢材料。

阀杆端部标准化设计,具有能够互换AMISCO执行机构的特点。

>防吹出阀杆:在阀杆凹槽和填料压盖之间装有一个定位压环,能保持阀杆定位。

>可调整的阀杆填料:阀杆填料系统具有无需拆卸执行机构,只要调节六角螺母,就能容易的调整阀杆填料。该系统由一个填料压套、填料定位压盖、螺栓、六角螺母及锁紧垫圈组成。通常只需转动六角螺母的1/4圈,就能完成现场调整需要。两只螺母必须一一均匀地对等调节,不要过分拧紧。

>阀杆密封:阀杆密封系统提供恒定的压紧力,使阀杄周围密封可靠。除了采用PTFE(聚四氟乙烯填料环对阀杆进行密封外,还设置有一只碳纤维的耐挤压垫圈。至于高温工况及标准的防火安全阀等,采用柔性石墨填料环。

>阀杆轴承:顶部和底部两只压配式轴承,每只带有一个四氟乙烯/玻璃纤维包覆的不

锈钢壳体,牢固的支撑着阀杆。阀杆轴承提供很好的耐高温抗腐蚀和抗机械负荷变形的能力。

>圆锥销:精密的装配到已经钻好的圆锥孔中,为阀板和阀杆提供了最有力和可靠的连接。

>阀板:标准材料316不锈钢阀板,设计为可提供最大的流量,最小的流体阻力和高Cv值,

>内部行程限位:可防止阀板过度开关,使阀座的磨损最小化,从而延长阀座使用寿命。

>弹性阀座:增能器由RTFE(增强聚四氟乙烯)包覆着。

>阀座定位器:采用螺栓连接阀体,将阀座牢固锁定在密封面外边,防止螺栓腐蚀。

>阀体:整体对夹式或支耳式的双向密封阀体,符合ASME150300600额定压力。加长的颈部设计具有保温空间,以便于填料的调整和执行机构的安装。

>AMISCO可提供不同的阀座和阀体材料包括:

·弹性增能器的PTFE(橐四氟乙烯和UHMWPE(超高分子量)阀座。

·氰化氢工况的镍基合金C阀体材料。

·适用于氯化物工况的蒙乃尔阀板。

·船用工况的镍铝铜阀体。

·海水工况用的双相不锈钢,超级双相不锈钢及奥氏体合金钢。

·甲基氯化物工况的氟硅酮衬内O型圈。

·适用于不同控制装置的加长式阀杆。

·防火安全型或高温工况的防火安全,石墨/碳纤维或类似填料。

·硫酸工况用的合金20材料。

还有其他许多材料也可以提供,请咨询阿米斯科公司及工厂。

>防火安全:

AMISCO高性能阀门经认可的双向式防火安全阀座。

对夹式,支耳式和双法兰式阀体:

ASME 150压力等级 2-1/2~40”(65-1000mm

ASME 300压力等级 2-1/2~24”(65-600mm

ASME 600压力等级 3-14” (80-35mm

为了对、石油、石油化工、化学工业及其他高危险性工况中的易燃介质进行可靠的控制,阿米斯科进行了防火安全设计。具有优越的性能,延长了使用寿命,完全符合国际上大多数防火试验标准要求,包括火警前后及期间的安全要求。

在正常情况下,防火安全型阀门具有弹性件金属件二者结合的阀座及密封圈,在额定的压力和温度范围内,对管路介质流体起着双向气密式的密封作用。阀门关闭时,阀板挤压具有弹性、机械负荷的阀座。该阀座具有

整体式的定位器,牢固紧锁定位。管路介质压力也起着增强密封的作用火警事件中,如果过高的热量破坏了弹性阀座材料(不管是局部还是全部),阀座便会提供一个稳定的金属对金属的后备密封作用。在现实的着火情况发生时,管路压力立即降低,软管便会进水冲洗,压降和快速冷却,往往使许多阀门失效,但防火安全型设计的阀门不是靠管路介质的压力进行密封,而是具耐低压力的性能,设计更具竞争性。铬镍铁合金制成的阀座,有一个弹簧机械功

能,对于膨胀和收缩都不会破坏阀板的接触。与普通应用的不锈钢阀座相比,能提供更佳的强度、耐腐蚀性和耐热性能。

AMISCO设计的防火安全型阀门,不仅是在实验室中得到了验证,而且在绝大多数领域中均获得认可。

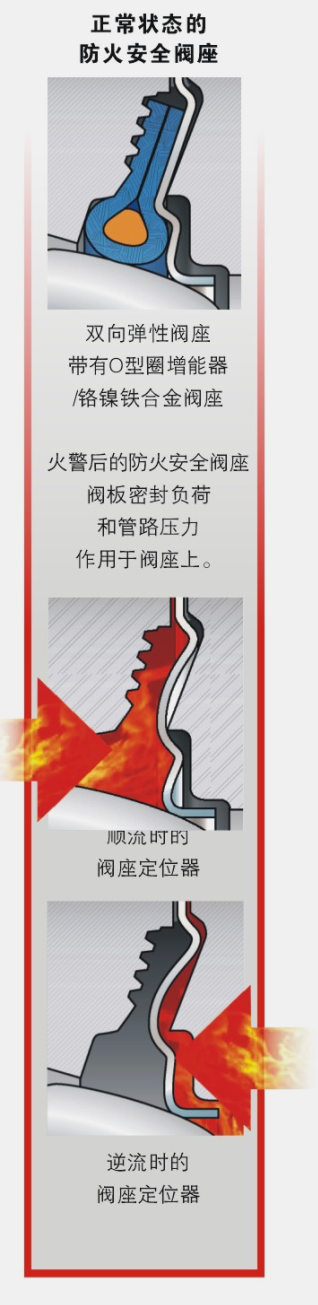

>防火安全阀座的操作

在正常情况下,阀座组件的弹性阀座材料和金属阀座二者同时接触阀板。

火警期间及火警后,当弹性材料已经局部或全部损坏时,金属阀座始终与阀板保持稳定的接触,不管管路介质以哪个方向流经阀板,都能提供可靠的密封作用。

应用场景:

海水工况: AMISCO阀门已成功地被应用于电厂脱盐水和深海钻井工程。可为海水工况提供双相不锈钢、超级双相不锈钢和超级奥氏体不锈钢材料。还可配置更高级的合金钢。

加热、通风及暖通空调工况(HVAC) AMISCO能够抑制或均衡水流,可作为主截断阀,截止阀,节流阀来控制泵的抽吸和排放。

氧气工况: AMISCO阀门用于要求高的气态氧工况时,必须进行特别准备工作(清洗、检查、安装和试验)。确保清除所有的毛剌、锐边、脏污、碳化氢或油脂和其他污染物质。装运前,每只阀门擦拭干净,用聚乙烯包裹封存。

真空工况:标准AMISCO阀门带有RTFE(增强聚四氟乙烯)阀座,推荐使用于绝对压至0.02m20微米水汞柱绝对压力的真空工况。至于低达1×10-3mm1微米汞柱绝对压力的真空工况,建议采用专门阀门。在某种情况下这些阀门即使在高真空低达1×10-6mm汞柱的绝对压力下,也能提供良好的功能。

蒸汽工况: AMISCO阀门经过特殊设计可用于高温、高压工况,对热水、凝结水、冷却水管道起开关或调节作用。在用于开关作用时,对185(366F)饱和蒸气可达到103bar(150psi)压力标准。用于调节作用时可达到149(300F)35bar(50pai)压力标准。在这一应用中,建议使用标准的RTEE(增强聚四氟乙烯)阀座

腐蚀性工况:在特别严格的腐蚀应用中,阀门材料必须慎重选择。例如在氢氧化钠或氢氧化钾工况中,建议采用不锈钢材料。

无水氯化物(气体或液体)必须采用专门的材料及安装、试验程序,以保证在这些恶劣的工况中,阀门零泄漏气密式密封作用。

酸气工况:阀门应用于这种恶劣工况时,要做好最充分的准备工作,选择的结构材料,应符合NACE标准。

和其他阀门比较具有的优点:

安装和维护成本大幅度节省。经济性、有效性和更优越的性能使AMISCO阀门成为高压应用的首选产品。

·高性能AMISCO阀门扭矩要求明显更低。

·AMISCO阀门比起其他阀门只需要小型的执行装置。

与同等额定值的旋塞阀、截止阀、闸阀、球阀和隔膜阀比较,AMISCO阀门明显减少了重量和体积要求。

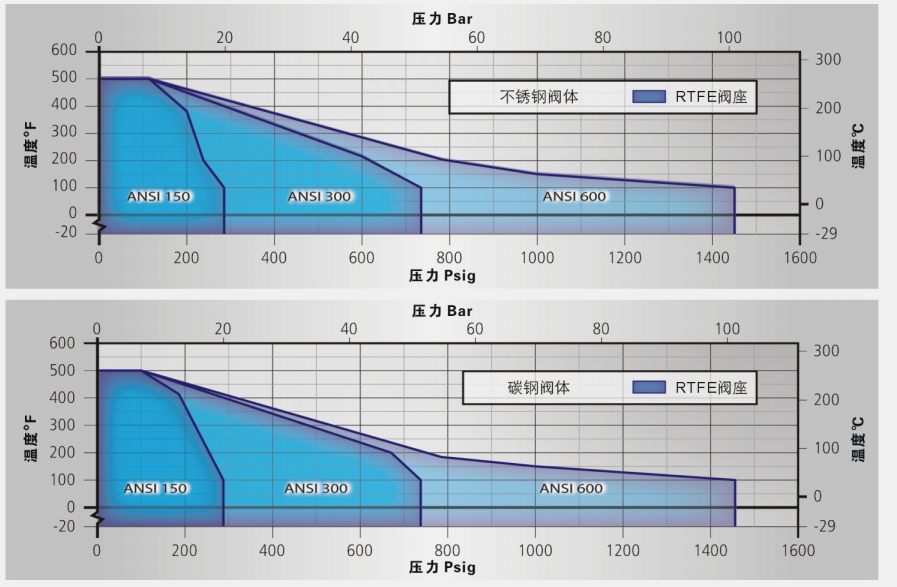

压力温度等级:

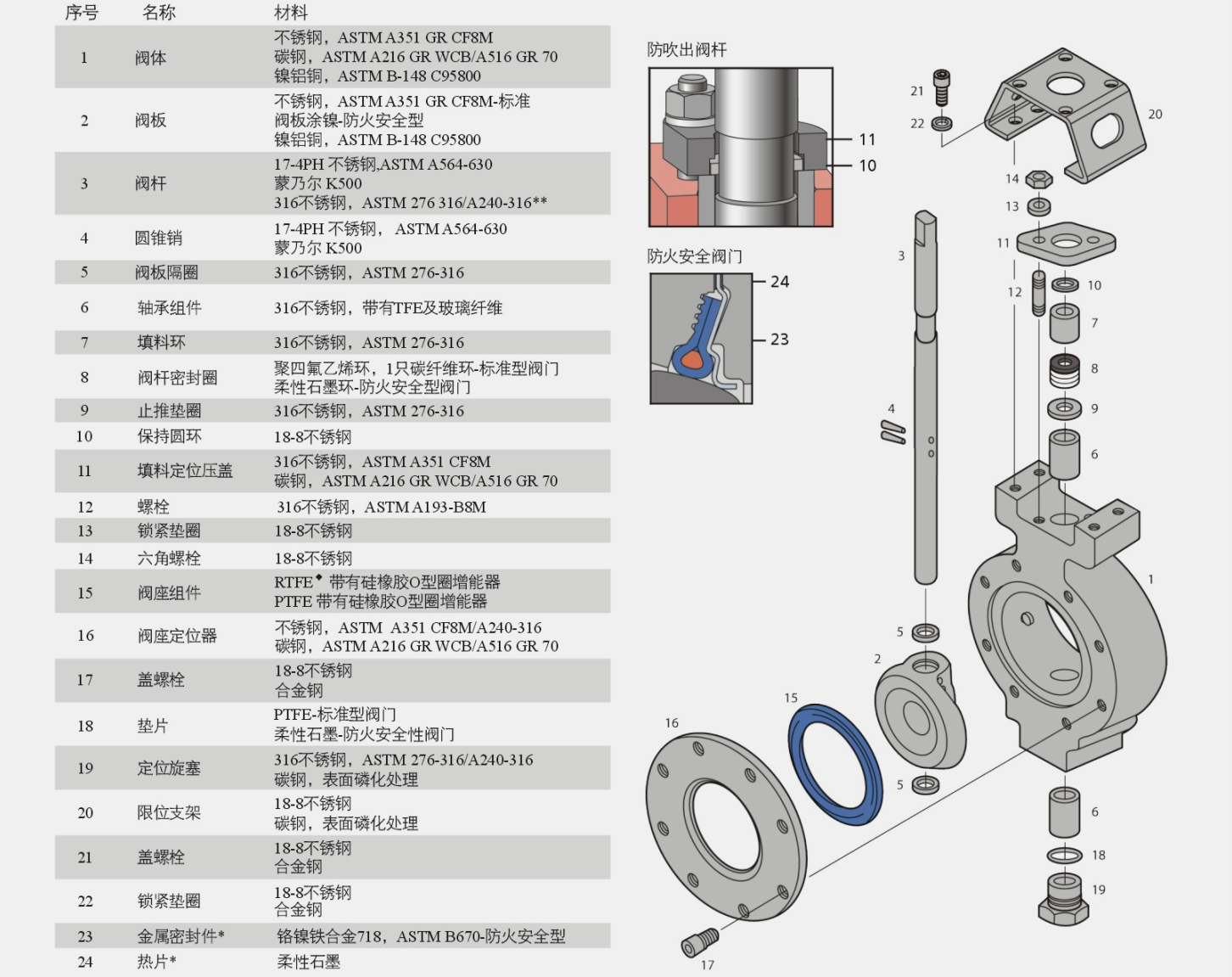

零部件材质:

应用行业:

-化工和石化

-热水和蒸汽系统

-供热系统

-真空系统

-造船

-气体处理

-苛刻工况
