手动蝶阀

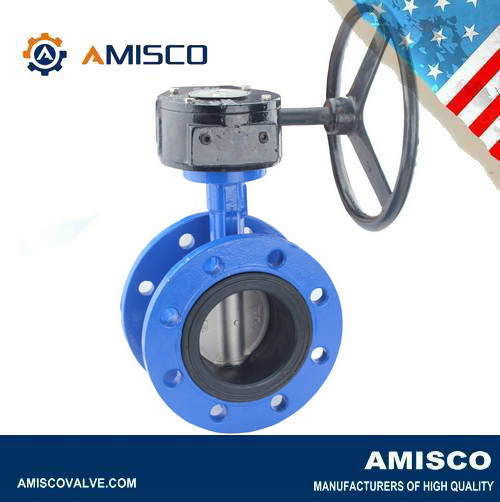

进口法兰中线蝶阀

Class150LB、300LB

2″ ~ 20″

AMISCO进口法兰中线蝶阀采用双法兰式设计，能应用于管线末端服务。阿米斯科阀门最主要的设计特点是具有国际化的兼容性。同一阀门可以与多数世界上法兰标准，能兼容ASME 125/150，BS10 D和C，BS 4504 NP 10/16，DIN ND 10/16，AS 2129和JIS 10。另外阀门设计完全符合ISO 5752-table 2（短系列）结构长度和ISO 5211执行机构连接法兰。因此，同一阀门设计可以满足于世界市场不同的要求。

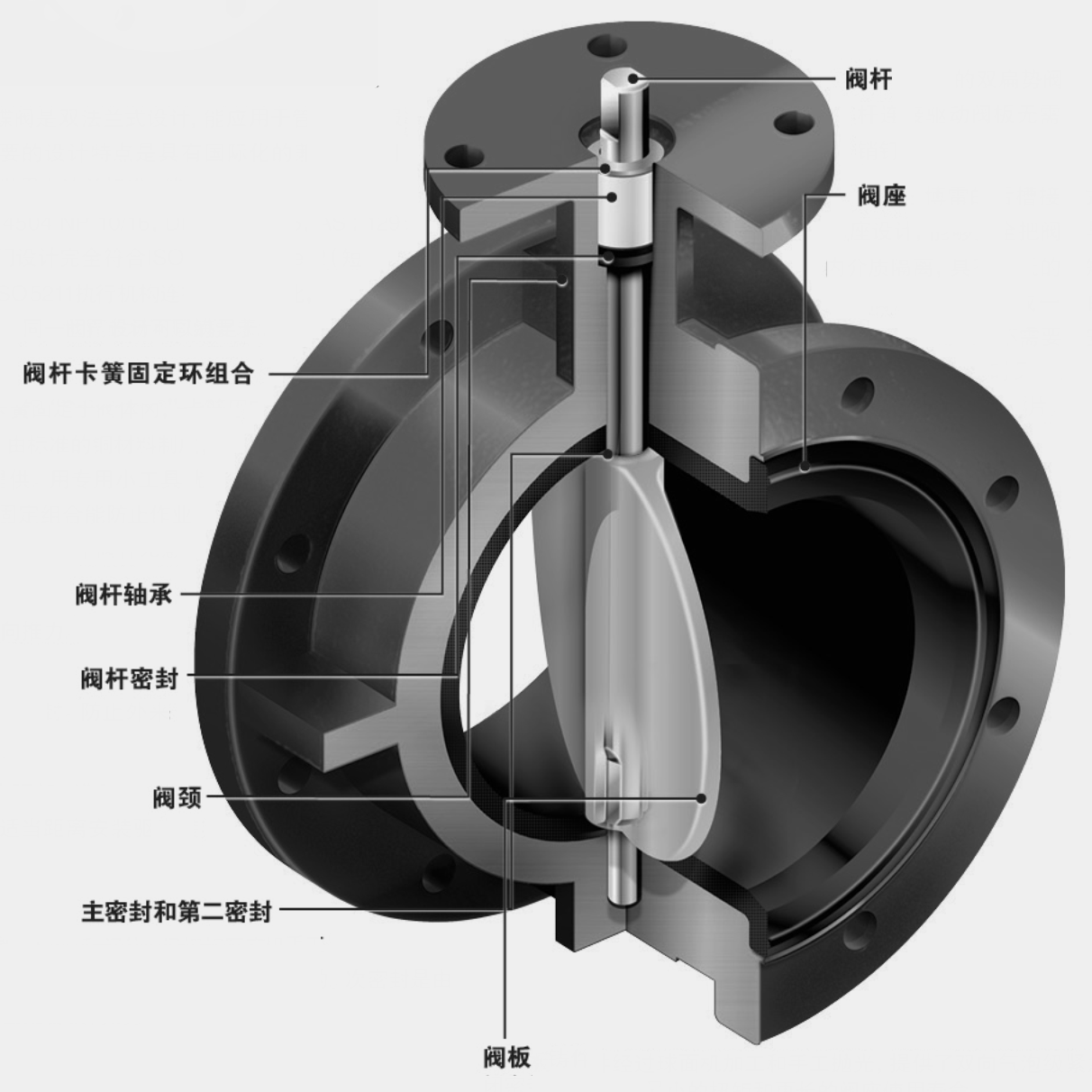

进口法兰中线蝶阀 设计特点：

阀杆：精密的双扁势阀板与阀杆连接驱动阀板无需螺丝和销钉。

阀座：AMISCO的舌槽接合式阀座设计，能够完全把阀体与管内介质隔离，具有更低的扭矩。

阀座上有模压成一体的O形环，不需要再安装时另加法兰垫片。

阀杆卡簧固定环组合：阀杆由独特的不锈钢“Spixrolox”卡簧固定于阀体内，一个止推垫片和两个C环，由表中的铜材料制成，如需不锈钢也可提供。用专用小工具就可拆卸卡簧。阀杆固定组合能防止作业中无意拉出。

阀杆轴承：抗腐蚀。醇缩醛阀杆套能吸收重负荷时的侧向推力。

阀杆密封：自调式“U”杯形填料设计，可保证双向绝对密封。防止外来物质进入阀杆腔内。

阀颈：较长的阀体颈部，满足50mm管线保温要求，有适当距离安装驱动装置的功能。

主密封和第二密封：这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由通过机械加工和手动抛光的阀板肩部与阀座的内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。

阀板：铸件经过球面机加工和手动抛光，提供了双向气泡级紧急关闭密封，提供了最小的扭矩和更长的阀座使用寿命。

材料提供取决于阀门尺寸和系列，可提供客户要求的其他材料，请根据实际应用要求联系当地阿米斯科销售代表。

进口法兰中线蝶阀 技术数据：

标准材料选择：

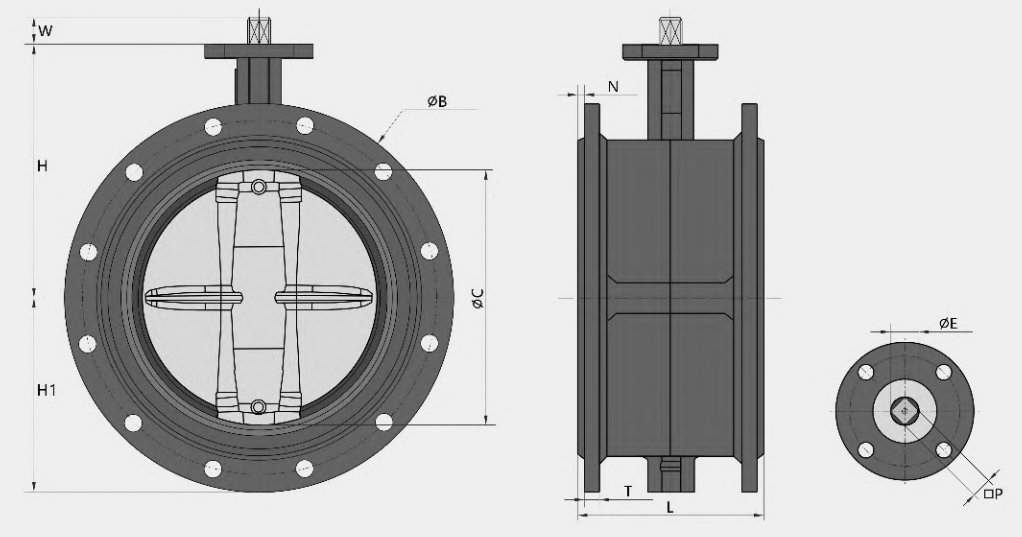

进口法兰中线蝶阀 外形尺寸：

EPDM(过氧化氢处理)

EPDM是 Ethylene Propylene Diene Monomer的英文字母缩写，在一般工业领域，EPDM也有其它的名字如：EPT、 NORDEL、ECD或EPR，这些指的都是EPDM这种材料。

EPDM是阿米斯科提供衬胶蝶阀的标准阀座材料。EPDM是阿米斯科提供的用途最广泛，也是最为经济的阀座材料，而且，它的应用领域比 BUNA-N更为广泛。另外很重要的一点是阿米斯科提供的EPDM阀座材料都是食品级的。博雷EPDM阀座能够非常完美的适用于卫生级领域和标准工业领域。EPDM也可以作为S20系列的阀板覆盖材料。

BUNA-N(黑、白两色)

BUNA-N是 Nitrile syntheticrubber的通用名。Ntne是丙烯腈和丁二烯的聚合物。 BUNA-N有时也被称作NBR，Ntre或是 hycar。 BUNA-N是一种非常好的常用阀座材料。特别适用

于碳氢化合物环境的领域。BUNA是一种标准的阿米斯科阀座材料，同时也是食品级的，适用于卫生领域。另外， BUNA-N也可以作为S20系列轴板的覆盖材料。

FKM

FKM是 ASTMD1418标准里对 fluorinated hydrocarbon elastomers(fluoroelastomers)材料(例如 DUPONT生产的VTON即如此类)的指称。FKM有一些很突出的性能，如在耐酸性，耐油性以及温度的耐受范围都要优于标准的阀座材料。

聚氨酯

氨基甲酸酯材料阀座的特性是抗磨损能力强，能合理广泛的应用在许多领域。氨基甲酸酯比其他橡胶例如EPDM和Buna-N具有更好的抗击力、变形后的恢复能力和耐磨损能力。

阀座材料的提供根据阀门尺寸和系列进行选型。关于您的具体要求，请联系当地阿米斯科代表。

PTFE包覆EPDM(标准温度或高温)

PTFE包覆EPDM阀座由一个阀座面和通道材料为PTFE包覆材料为EPDM的橡胶背部组成。只有惰性的非粘胶性的PTFE材料表面是与管道中的介质接触的。而材料为EPDM背组件是作为一个弹性件来支撑比较硬质的PTFE材料。这些阀座通用材料为Buna-N和EPDM，不适用于化学环境，特别是用于腐蚀性环境。

纯PTFE

所有阿米斯科的PTFE阀座和包覆阀板，都是用纯PTFE材料做的，该材料的规格厚度3mm，比重2.16，结晶率68%。PTFE固有的强度具有优越的化学性能，高温性能以及抗撕扯能

力。经烧结处理的PTFE比熔化处理的材料(如PFA)拥有更低的渗透性，此特性结合博雷严格的材料规范要求，对管道介质提供了更好的防渗漏保护。

传导性PTFE

阿米斯科的传导性PTFE阀座和阀板，对于安装在需要防爆性保护的区域是很重要的。该材料的设计具有防止有害的静电放射，为了实现最安全性和可靠性，博雷提供了兼具静

电放射保护和很好的抗化学腐蚀性的PTFE。这种可传导PTFE阀座阀板，最薄为3mm，为管道介质提供了最大化的防渗透保护。

UHMWPE

UHMWPE的阀座阀板，具有特别好的抗化学特性，是应用于高磨损化学环境的理想选择。 UHMWPE高分子重的自然特性阻止管内的颗粒对阀座表面的损害，该材料是应用于化学环境中防腐损最经济高性能的选择。阀座材料的提供根据阀门尺寸和系列进行选型。

关于您的具体要求，请联系当地阿米斯科代表。
