手动蝶阀
进口对夹中线蝶阀
Class150LB、300LB
1-1/2″ ~ 48″

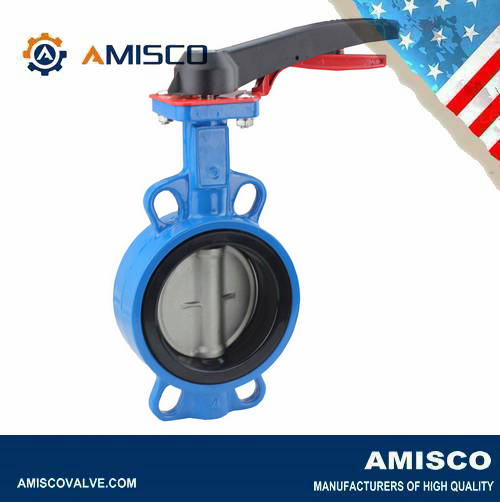

AMISCO进口对夹中线蝶阀是中线型90°回转阀,为橡胶全包覆式蝶阀。其外形设计独特,结构紧凑;蝶阀采用框架结构,强度高;具有双向密封功能,安装时不受介质流向的控制;外表整体环氧树脂涂层,能有效的防止锈蚀;通过选择阀座密封材料,可用不同工况的介质,常用的介质为水、油、气体等。
进口对夹中线蝶阀 设计特点:
1、与介质完全的隔离
取决于两个基础设计理念

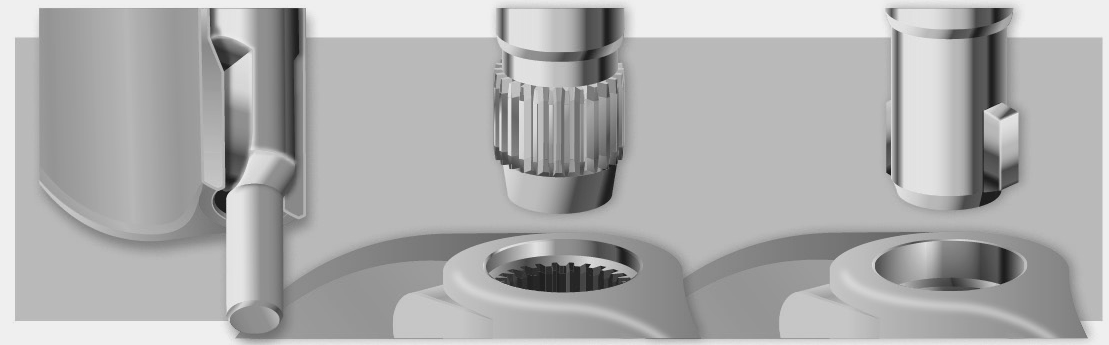

A.阀板/阀杆内部连接 阿米斯科提供三种阀板与阀杆的连接方式:双“D”连接,花键连接以及双平键连接。这些内部的,不会被弄湿的连接消除了阀杆暴露在外面从而接触到介质,列如像销子或螺钉等连接。
1.双“D”:连接的阀板和阀杆特点是精密加工的阀杆平面和阀板里边匹配在一起。
尺寸2”-20”(50mm-500mm)
2.花键:连接的阀板与阀杆特点是将加工精密的阀杆凸键齿和阀板凹键齿过盈配合连接。
标准尺寸:22”——48”(550mm—1200mm)
可选尺寸:54”——120”(1400mm-3000mm)
3.双平键:连接阀板和阀杆的特点是将阀板和阀杆经过加工的键槽匹配在一起,键槽间合在一起。
可选尺寸:54”——120”(1400mm-3000mm)
拆卸阿米斯科阀门的内部连接操作十分简单,只要将阀杆从阀板中拉出来即可。阿米斯科的阀板和阀杆连接经过精密的加工,确保消除了滞后的现象,加上所有的连接设计产生了最大的强度接和。所有的阀杆具有防吹出特点。

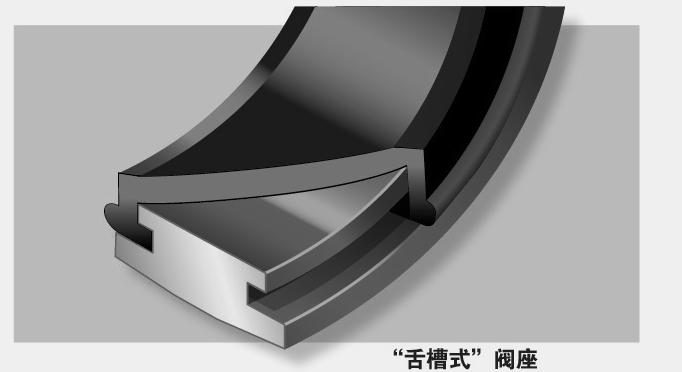

B.阀座设计 阿米斯科的阀座设计提供了阀体和阀杆完全和介质隔离。阀座是特别为连接套合式或焊接式法兰而设计。
2、国际兼容性

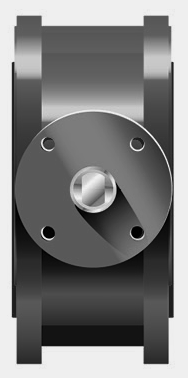

阀门安装顶部法兰满足ISO5211标准,靠直接安装手动操作机构和电动执行机构。所有阀门加长阀颈,满足至少2”(50mm)管线保温要求。
3、执行机构安装
由于标准化的设计理念,所有阿米斯科执行机构包括手柄,齿轮减速器,气动和电动执行机构都能直接安装在阿米斯科的中线蝶阀上,无需支架。现场安装简易,减少了误差和高度。
进口对夹中线蝶阀 技术数据:
产品规格 |
|
•尺寸范围 |
2”〜24”(DN50〜DN600) |
•端部连接 |
对夹 |
•压力等级 |
PN10/PN16/150LB |
•温度范围 |
-10℃~+200℃ |
•阀体材质 |
铸铁、铸钢、304、316、316L |
•密封材质 |
NBR、EPDM、PTFE、PPL、PEEK、FPM |
•操作方式 |
手柄、涡轮、气动、电动 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
•阀体壁厚 |
AWWA C504、ASME B 16.34 |
•驱动器连接 |
ISO 5211 |
•面间距 |
API 609、ISO5752 |
•持压测试 |
ISO 5208 |
•阀门标记 |
MSS-SP-25 |
•阀体强度设计 |
API609、ASME B16.34、ISO 5208 |
进口对夹中线蝶阀 阀座材料:
阀座温度等级
EPDM(乙丙橡胶) ··········· -20°F(-29℃) 250°F(121℃)
FKM(氟橡胶)············ 0°F(-18℃) 400°F(204℃)
BUNA-N(丁腈橡胶)·········· 0°F(-18℃) 212°F(100℃)
Polyurethane(聚氨酯)········-20°F(-29℃) 176°F(80℃)
PTFE包覆EPDM(标准型)·········-20°F(-29℃) 250°F(121℃)
纯PTFE&传导性PTFE··········0°F(-18℃) 392°F(200℃)
PTFE包覆EPDM(高温型)········-20°F(-29℃) 302°F(150℃)
UHMWPE(超高分子)··········-20°F(-29℃) 185°F(85℃)

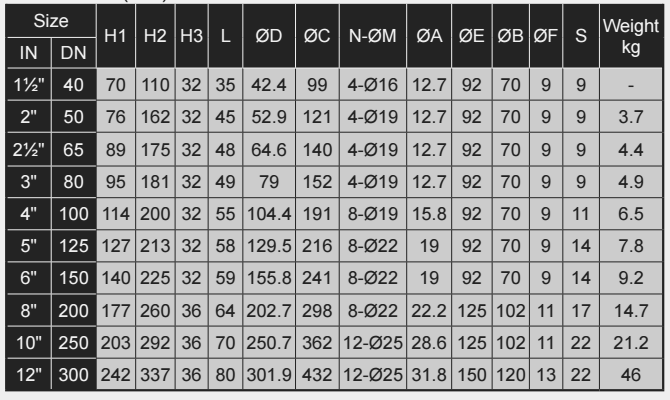

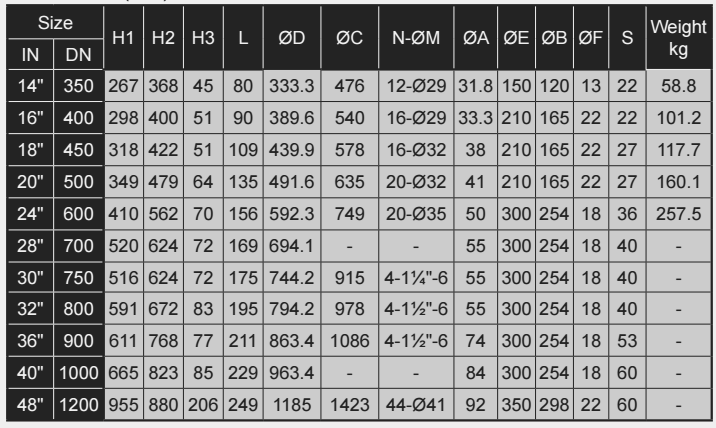

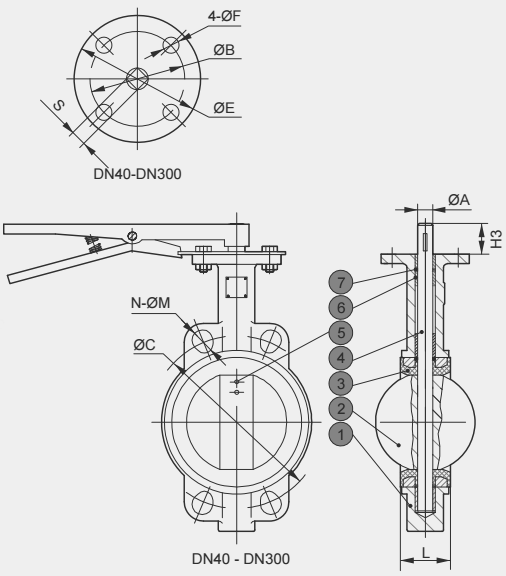

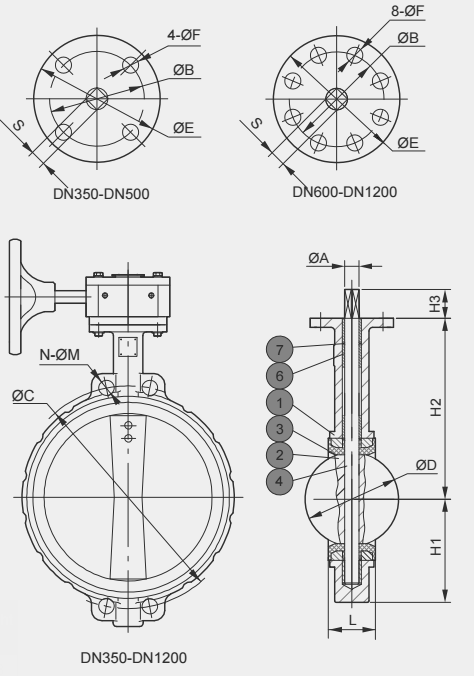

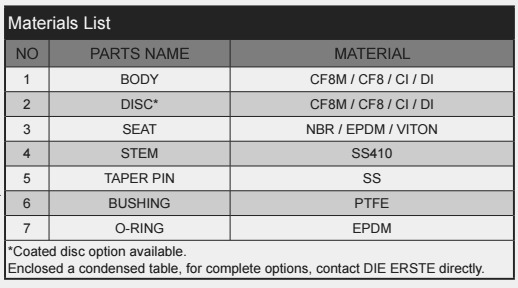

零部件材质与外形尺寸:
