进口凸耳双偏心蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>自密封,双向承压
>高性能,小扭矩
产品询价
产品详情

双偏心蝶阀

进口凸耳双偏心蝶阀



Class150LB300LB

2 ~ 24

AMISCO进口凸耳双偏心蝶阀在设计时将阀轴偏离密封面中心线,形成第一个偏心;轴稍稍偏离管道中心线,形成第二个偏心;偏心的目的在于使蝶板开至大约20°之后,阀座与密封圈之间脱离,从而减少摩擦。该阀在启闭过程中无机械磨损和擦伤,其关闭力矩小、切断性能好,使用寿命长,同时具有调节和切断的功能。

进口凸耳双偏心蝶阀 设计特点:

自密封,双向承压

特殊的浮动式阀座设计,依据压力力源的方向,自动调整阀座的位置,使阀门在全开位置时拥有理想的密封比压,达到双面持压的效果,阀门的使用寿命可达百万次以上。

高性能,小扭矩

阀体为双偏心构造,减少了阀门本体和阀板之间的摩擦,从而延长了阀座的使用寿命,可用最小的扭矩进行阀门的操作。阀座的更换极为简单,可在现场取下密封环,简单的进行阀座更换。

为了对石油、化工及其他高危险性的工况中的易燃介质进行可靠的控制,AMISCO进行了防火安全设计。具有优越的性能,延长了使用寿命,完全符合国际上大多数防火试验标准要求,包括火警前后及期间的安全要求。

进口凸耳双偏心蝶阀 详细信息:

产品规格

•尺寸范围

2”24”DN50DN600

•端部连接

对夹、法兰式、凸耳式

•压力等级

Class150Class300

•温度范围

NBR阀座(0~70℃)、EPDM-20~130℃)

•阀体材质

WCBCF8CF8MCF3M

•阀板材质

CF8CF8MCF3M

•阀座材质

PTFERPTFEPEEKPOM、多层次321不锈钢、石墨

•操作方式

手柄、涡轮、气动、电动

•适用场合

高温、高频、强腐蚀等严酷工况

•可配套附件

电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等

产品标准

•执行器连接面

ISO 5211

•阀门设计&压力

ISO 5208AWWA C504ASME B16.34

•持压测试

ISO 5208

•强度设计

API 609ASME B16.34ISO 5208

进口凸耳双偏心蝶阀 零部件解析:

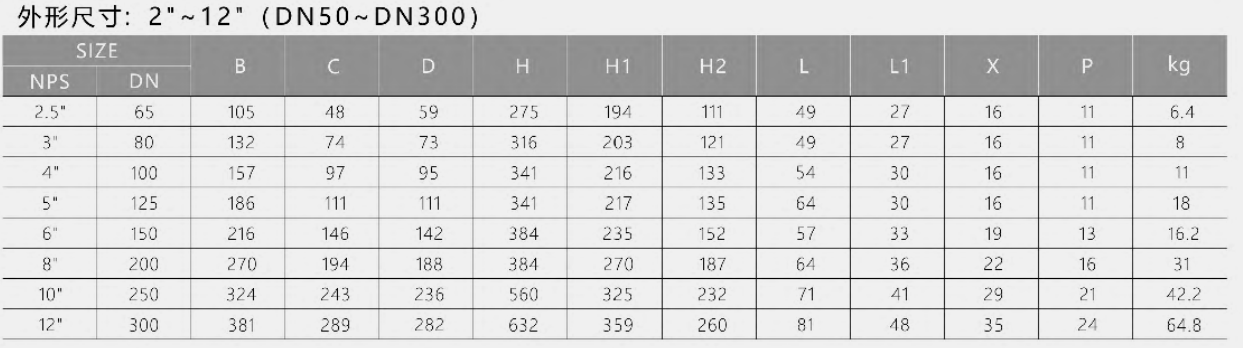

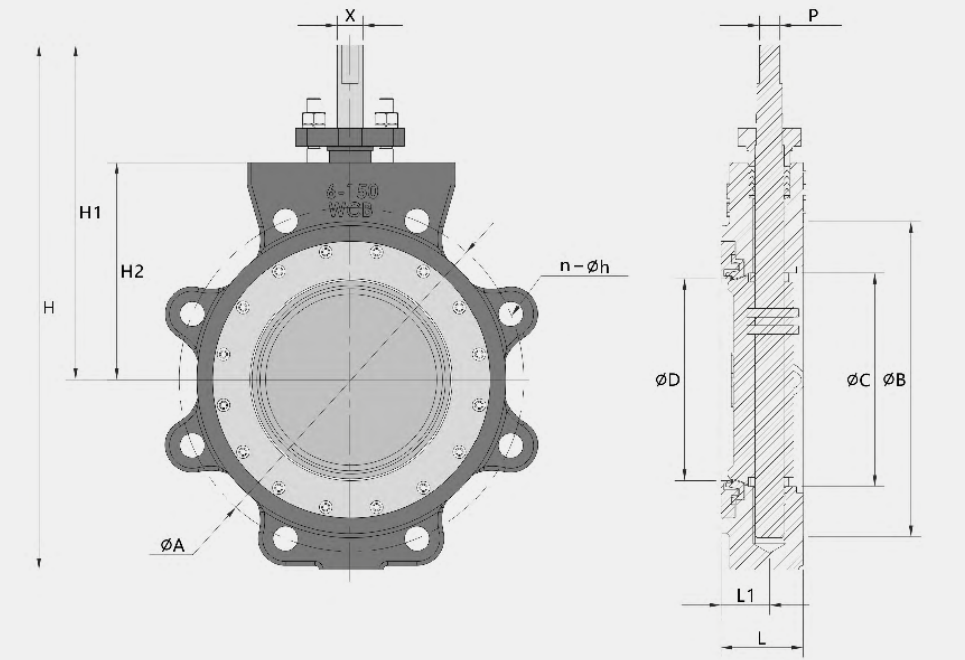

进口凸耳双偏心蝶阀外形尺寸:
