进口法兰双偏心蝶阀

产品概述 (Class150LB、300LB,2″ ~ 24″)
>适用于高温高压
>多重密封构造,防止高压外漏
>零泄漏、低扭矩、长寿命
>容易维修,耐磨损设计
产品询价
产品详情

双偏心蝶阀

进口法兰双偏心蝶阀



Class150LB300LB

2 ~ 24

AMISCO进口法兰双偏心蝶阀是双偏心阀体构造,减少了本来和阀板之间的摩擦,从而延长了阀座的使用寿命,可用最小的扭矩进行阀门的操作。

该阀的通径范围为2 ~ 24″,压力单位为Class150LB300LB,可选用不同的阀体和阀座材质,以满足不同工况的要求。

进口法兰双偏心蝶阀 设计特点:

1、长期服务的优良密封性能证明该专利阀座的优越性能。可选软阀座或金属阀座,金属阀座适用于高温高压的使用场合。

2、锥形的销钉连接,防止阀板松脱,并容易更换

3、阀体内的行程止位器保护阀座和阀板。

4、除耐用的标准产品采用V形环填料外,客户也可以选用石墨高温填料,或外逸严格控制的设计。

5、抗挤压铀承使阀杆转动特别稳定。

6、阀座压环上配备垫片,防止法兰处向外泄漏

7、无螺栓固定的阀座压环消除了潜在的泄漏通道,并简化维护。(标准尺寸2"12",其他尺寸可以选用)

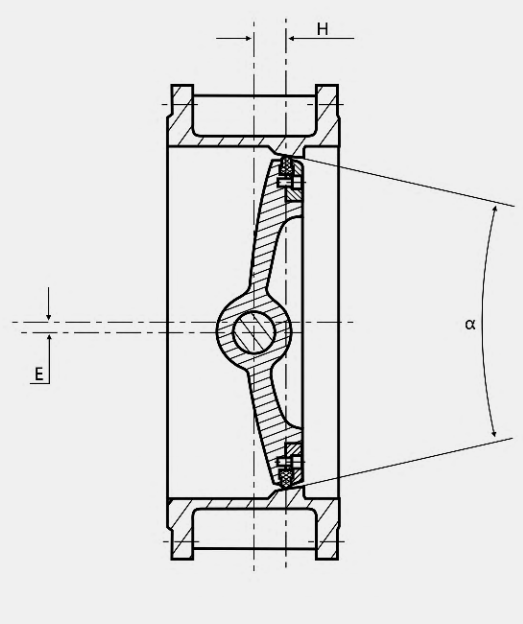

进口法兰双偏心蝶阀的结构介绍:


几何形状设计

偏心1阀轴轴线对密封中心线的偏心H

偏心2阀轴轴线对管道轴线的偏心E

圆锥角a阀座密封面对圆锥角度偏心a

进口法兰双偏心蝶阀 详细信息:

产品规格

•尺寸范围

2”12DN50DN300

•端部连接

法兰式

•压力等级

Class150Class300

•温度范围

NBR阀座(0~70℃)、EPDM-20~130℃)

•阀体材质

WCBCF8CF8MCF3M

•阀板材质

WCBCF8CF8MCF3M

•阀座材质

PTFERPTFEPEEKPOM、多层次321不锈钢、石墨

•操作方式

手柄、涡轮、气动、电动

•适用场合

高温、高频、强腐蚀等严酷工况

•可配套附件

电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等

产品标准

•执行器连接面

ISO 5211

•阀门设计&压力

ISO 5208AWWA C504ASME B16.34

•持压测试

ISO 5208

•强度设计

API 609ASME B16.34ISO 5208

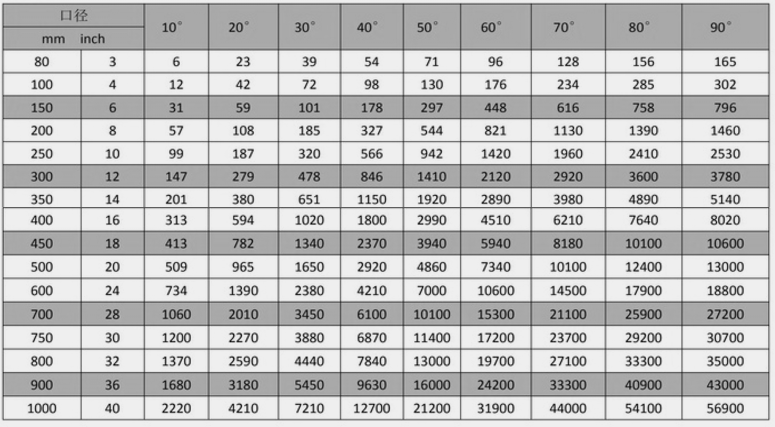

进口法兰双偏心蝶阀 Cv值:

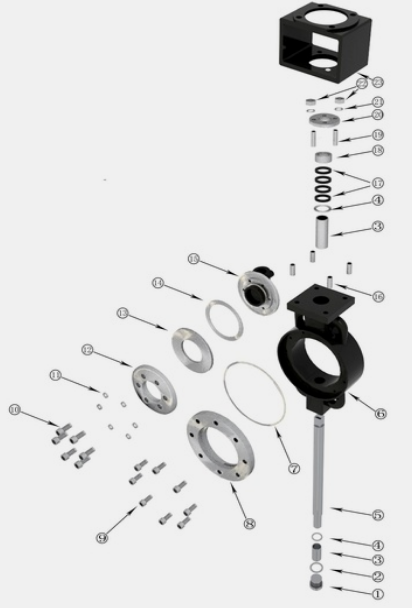

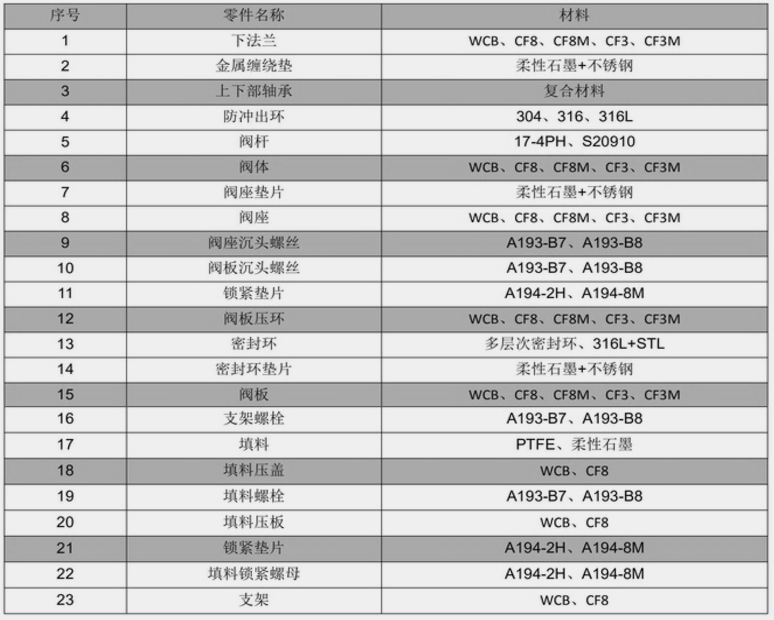

进口法兰双偏心蝶阀 零部件材料:
