三偏心蝶阀
进口对夹三偏心蝶阀
Class150LB、300LB
2″ ~ 24″
AMISCO进口对夹三偏心蝶阀是在双偏心蝶阀基础上生成一个角度(密封面为斜锥角),从而形成三偏心蝶阀。对夹三偏心蝶阀的阀座采用软硬密封兼容的多层次结构或者合金属密封结构,是一种能在较高温度和压力环境上使用的高性能蝶阀产品。该阀的结构在启闭过程中无机械磨损和擦伤,其关闭力矩小、切断性能好、使用寿命长,具有调节和切断两种功能。
进口对夹三偏心蝶阀有多重阀体和阀座材料可选,在高温、低温已结各种酸碱等腐蚀性介质都能够应对自如。特别是大口径方面,其零泄漏的优势,在需要阀门切断的场合,正在取代其他笨重。昂贵的阀门
进口对夹三偏心蝶阀 详细信息:
产品规格 |
|
•尺寸范围 |
2”〜12”(DN50〜DN300) |
•端部连接 |
对夹 |
•压力等级 |
Class150~Class1500、 |
•温度范围 |
-196℃~+600℃ |
•阀体材质 |
FCD、GGG40、QT、CF8、CF8M、CF3M |
•阀板材质 |
WCB、CF8、CF8M、CF3M |
•阀座材质 |
PTFE、RPTFE、PEEK、POM、多层次321不锈钢、石墨 |
•操作方式 |
手柄、涡轮、气动、电动 |
•适用场合 |
高温、高频、强腐蚀等严酷工况 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
•设计标准 |
API 609 |
•压力温度等级 |
API609 |
•检验与实验 |
API 598 |

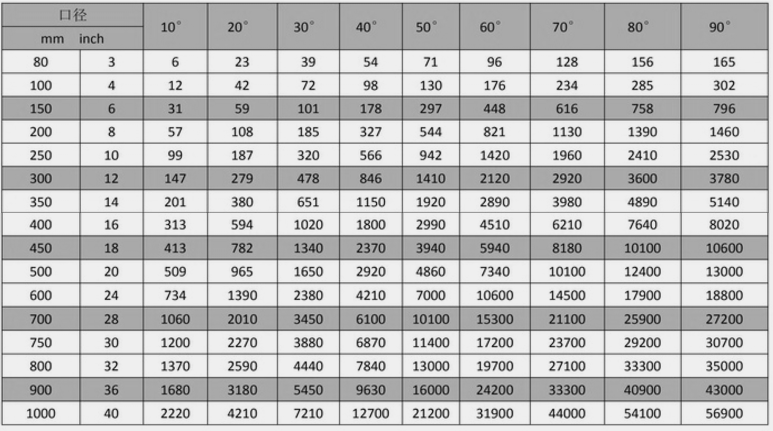

进口对夹三偏心蝶阀 Cv值:
进口对夹三偏心蝶阀 结构特点:

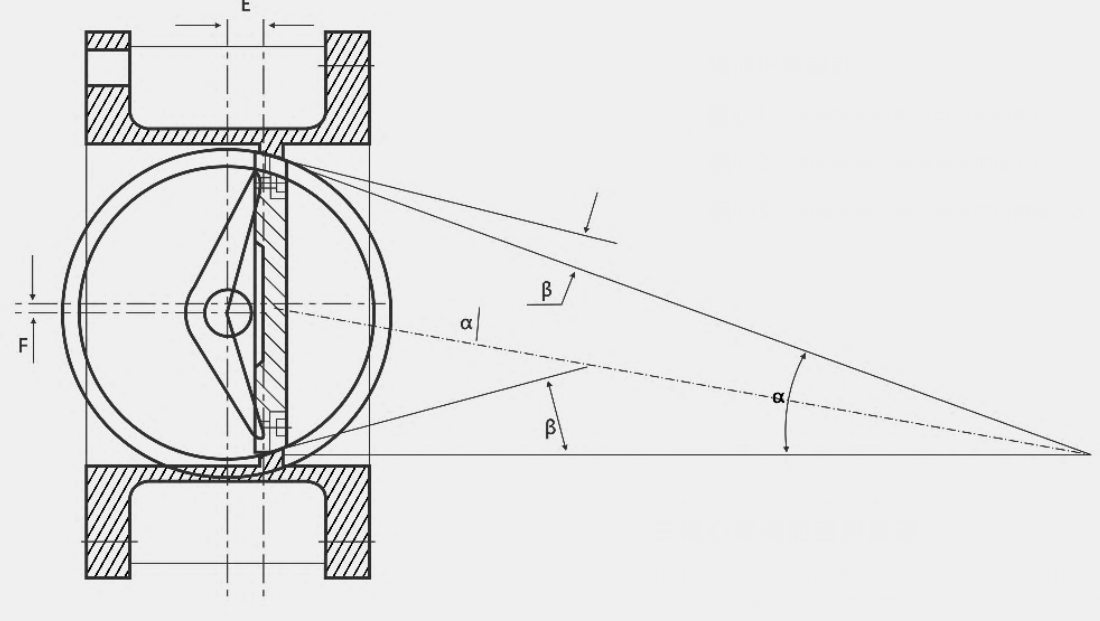

几何形状设计
偏心1:阀轴轴线对密封中心的偏心E
偏心2:阀轴轴线对管道轴线的偏心F
偏心3:阀轴轴线对管道轴线的角度偏心a
进口对夹三偏心蝶阀 密封原理:
由于在双偏心蝶阀的基础上将阀座中心线与阀体的中心线形成了个β角的偏置,使得蝶阀在启闭过程中,蝶板的密封面在开启瞬间立即脱离阀座密封面,而在关闭瞬间才会接触并压紧阀座密封面。当完全开启时,两个密封面之间形成一个与双偏心蝶阀相同的间隙,该蝶阀的设计,彻底消除了两密封面之间的机械磨损和擦伤,使蝶阀的密封性能和使用寿命得到大大提高。阀门关闭时,密封圈受阀体密封面和蝶板的挤压,产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力,在短轴方向上受到向内的压应力,长短轴产生不同方向的弹性变形,从而使阀门密封面间的密封力逐渐达到最大值。
这一独特的偏心组合,既利用了凸轮效应,又完全消除了摩擦,从而实现阀门90°行程中,阀座与阀板上的密封圈之间的摩擦去除了磨损和泄漏的可能性。
进口对夹三偏心蝶阀 特点:
①超长的寿命设计:阀座和密封圈完全由金属材料制成,且已做表面硬化处理,就算启闭频繁,阀门仍然能保持非常高的密封性。
②双向密封:阀门至始至终都能保持优越的双密封性能,阀门密封不依靠介质力,在高、低压下均达到可靠的密封。密封性能检测结果符合AP609、ISO5208等标准。
③本质防火设计:全金属密封结构,使阀门具有本质的防火特性,且测试结果符合AP607之规定。
④阀座/密封可现场更换:可更换式阀座/密封圈设计,便于阀门现场维护保养。
⑤符合ISO5211连接标准:支架执行ISO5211标准,可与各种电动、气动、液动、手动等驱动装置相连。
⑥高性能填料密封:采用组合式填料密封系统,能确保阀门最大的泄漏率不会超过20ppm。可选用动载密封结构,使填料持久密封,延长填料免维护周期。
⑦阀杆"防吹岀″结构:阀杄设计符合AP|609规定的“防吹出"结构。

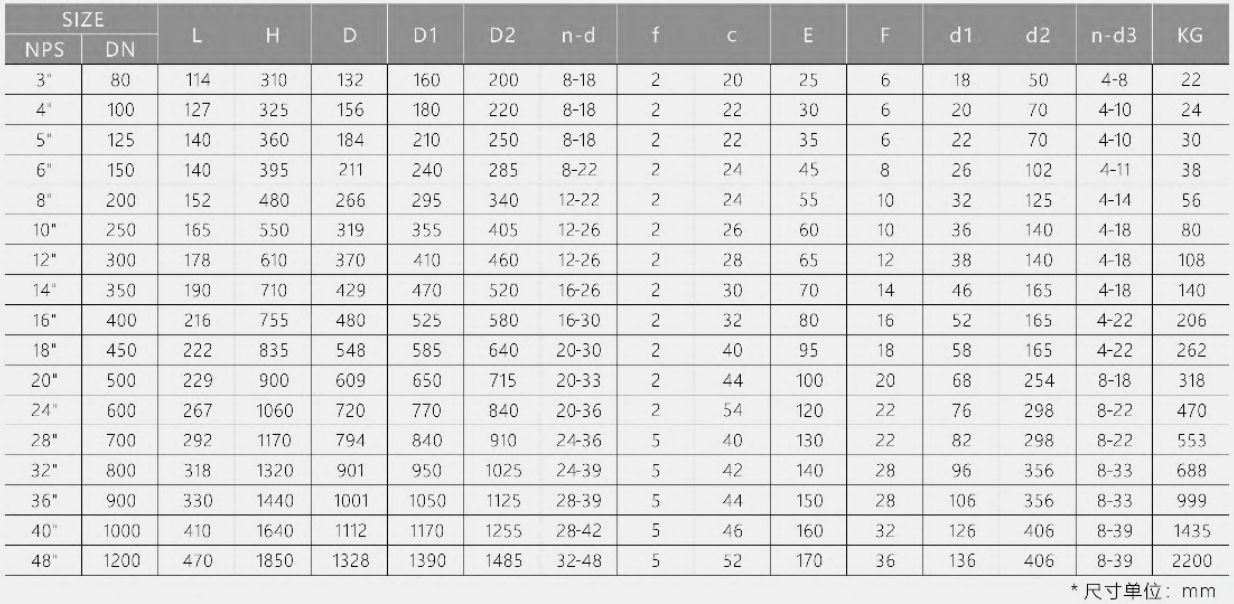

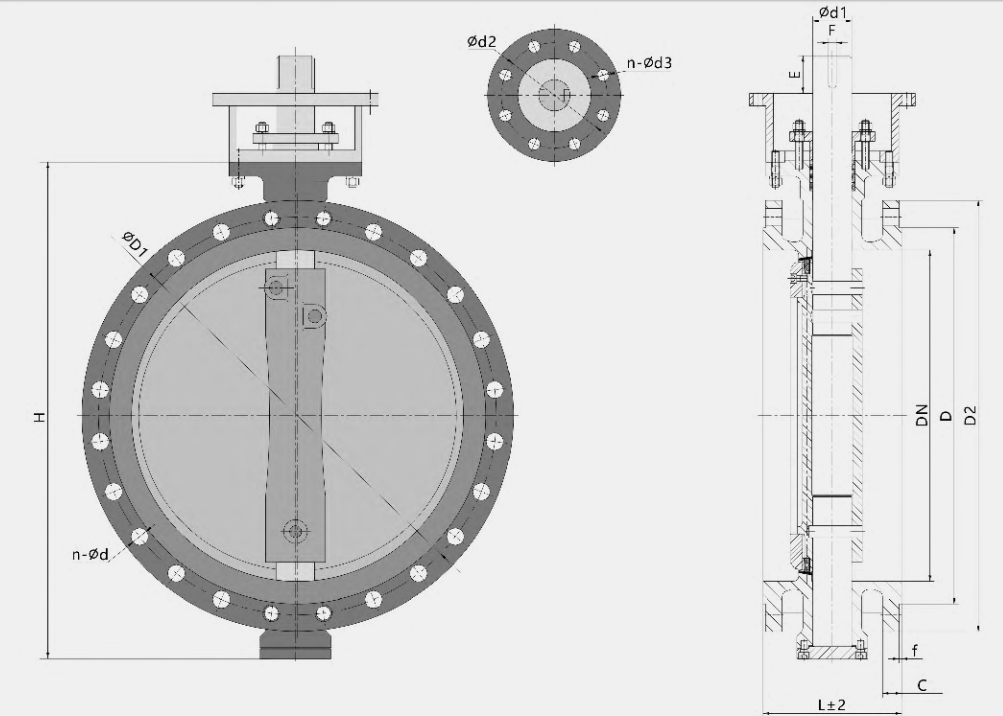

进口对夹三偏心蝶阀 尺寸:
