三偏心蝶阀
进口法兰三偏心蝶阀
Class150LB、300LB
2″ ~ 48″
AMISCO进口法兰三偏心蝶阀是在双偏心的基础上增加了一个角度偏心。这个角度的只要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间任意一点都会迅速脱开或关闭，做到密封副之间真正的“无摩擦”，极大的延长了阀门的使用寿命。
设计特点:
〉进口法兰三偏心蝶阀采用“径向动平衡密封系统”，通过优化设计，蝶板的进出口两侧受力近似平衡，阀门达到进出口双向可靠的密封性能的同时，有效降低了阀门的开启力矩（约为普通蝶阀的2/3）

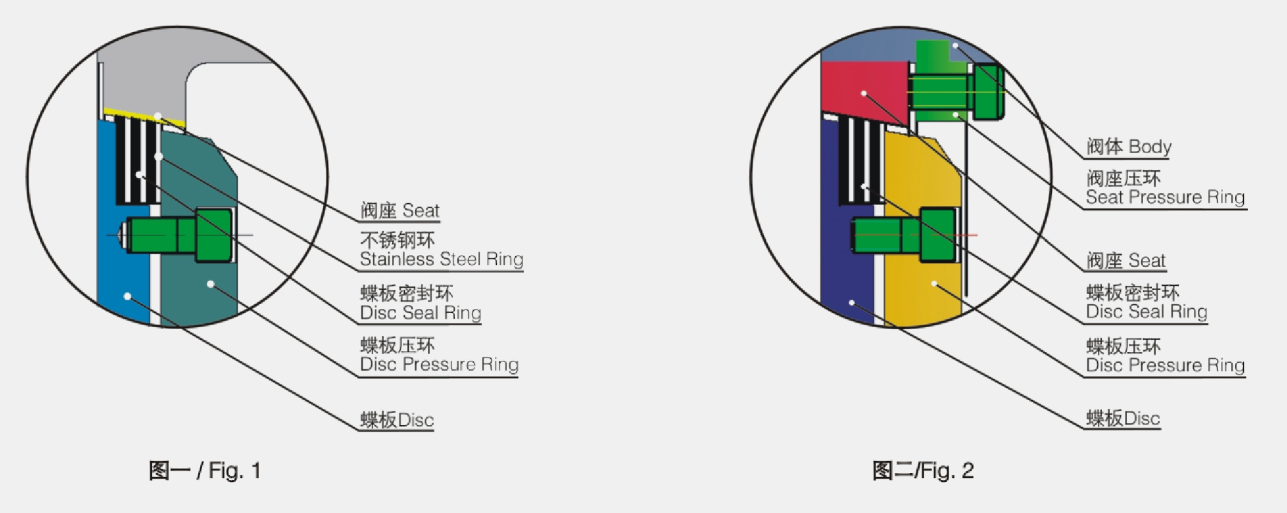

〉蝶板密封环由片状不锈钢和石墨、碳纤维、PTFE等材料复合而成（如图一所示），不锈钢片为主密封，非金属夹层为辅助密封，这种双重密封结构，使阀门密封更可靠，密封泄漏等级可达ANSI B16.104 VI级或ISO5208 A级。蝶板密封环选用石墨/炭纤维/PTFE等夹层材料，与普通蝶阀的橡胶石棉板相比，具有更环保、更耐磨、更耐冲刷、更可靠等特点，可达10万次无故障启闭。
〉可更换式阀座/密封圈设计（如图二所示），便于阀门现场维护保养
〉可根据产品的实际使用工况要求，对阀体阀板材料选型选材及密封结构的多种优化配置，以满足客户对产品性能的不同需求。
〉与驱动装置相连接的支架符合ISO5211标准要求
支架执行ISO5211标准，可与各种电动、气动、液动、手动等驱动装置相连接。
〉填料密封的高性能

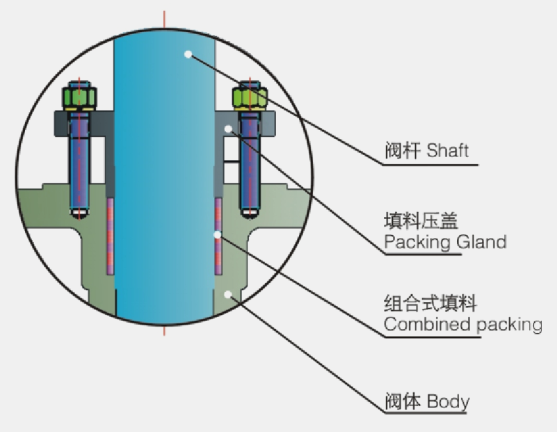

采用组合式填料密封系统，确保阀门最大泄漏率≤20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。
〉阀杆可设计出符合API609之规定的“防吹出”结构。
进口法兰三偏心蝶阀 详细信息：
|
产品规格 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
•端部连接 |
法兰 |
|
•压力等级 |
Class150~Class1500、 |
|
•温度范围 |
-196℃~+600℃ |
|
•阀体材质 |
FCD、GGG40、QT、WCB、CF8、CF8M、CF3M |
|
•阀板材质 |
CF8、CF8M、CF3M |
|
•阀杆材质 |
F304、F316、17-4PH、XM-19 |
|
•阀座材质 |
PTFE、RPTFE、PEEK、合金钢、、多层次321不锈钢、石墨 |
|
•操作方式 |
手柄、涡轮、气动、电动 |
|
•适用场合 |
高温、低温、高频、强腐蚀等严酷工况 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
产品标准 |
|
|
•设计标准 |
API 609 |
|
•压力温度等级 |
API609 |
|
•检验与实验 |
API 598 |

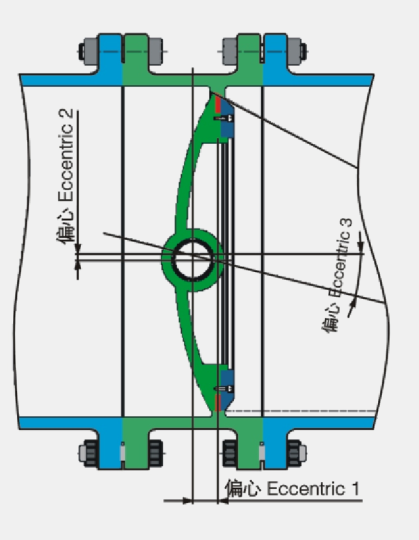

偏心结构说明：
●偏心1：阀杆旋转中心线与阀座中心线偏离一定距离，保证密封面的完整性；
Eccentric 1: The centerline of rotation axis/stem and seat deviate from each
other for a certain distance to ensure the integrity of the sealing surface；
●偏心2：阀杆旋转中心线与阀体中心线偏离一定距离，降低阀门启闭时密封副之间的摩擦力；
Eccentric 2: The centerline of rotation axis/stem and body deviate from eachother for a certain distance to reduce the friction between the sealing components when open and close the valve
●偏心3：阀体中心线与阀座圆锥密封面中心线偏离一定角度，使阀门开启或关
闭时，蝶板密封环与阀座之间迅速脱离或接触，密封副之间无摩擦、无卡挤。
Eccentric 3: The centerline of valve body and conical seat sealing face deviate from each other for a certain angle to ensure the sealing ring of the disc can be separated or touched with seat rapidly so that friction and squeeze will not exist between the sealing components.

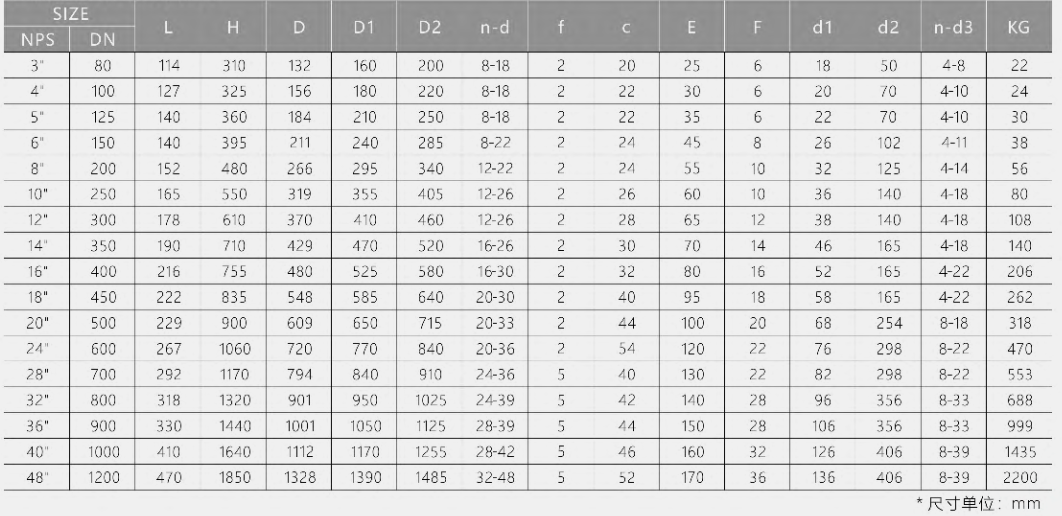

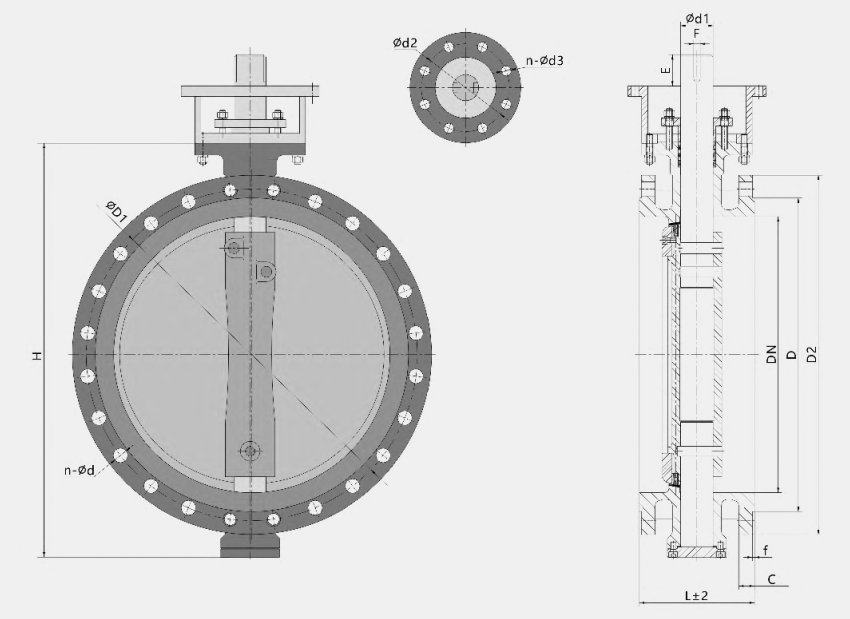

进口法兰三偏心蝶阀 外形尺寸：
