三偏心蝶阀
进口三偏心硬密封蝶阀
Class150LB、300LB
2″ ~ 48″
AMISCO进口法兰三偏心蝶阀是在双偏心的基础上增加了一个角度偏心,使其在开启或关闭动作的过程中,密封环与阀座之间任意一点都会迅速脱开或关闭,做到密封副之间真正的“无摩擦”,极大的延长了阀门的使用寿命。
进口三偏心硬密封蝶阀 详细信息:
产品规格 |
|
•尺寸范围 |
2”〜48”(DN50〜DN1200) |
•端部连接 |
对夹、凸耳、法兰 |
•压力等级 |
Class150~Class1500、 |
•温度范围 |
-196℃~+600℃ |
•阀体材质 |
FCD、GGG40、QT、WCB、CF8、CF8M、CF3M |
•阀板材质 |
CF8、CF8M、CF3M |
•阀杆材质 |
F304、F316、17-4PH、XM-19 |
•阀座材质 |
PTFE、RPTFE、PEEK、合金钢、、多层次321不锈钢、石墨 |
•操作方式 |
手柄、涡轮、气动、电动 |
•适用场合 |
高温、低温、高频、强腐蚀等严酷工况 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
•设计标准 |
API 609 |
•压力温度等级 |
API609 |
•检验与实验 |
API 598 |
进口法兰三偏心蝶阀 设计特点:

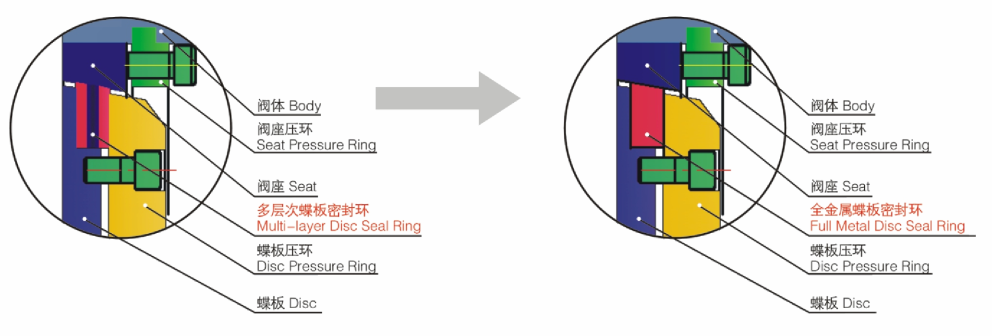

●阀座/密封圈完全由金属材料制成,且做表面硬化处理,就算启闭频繁,该阀仍能保持高的密封性能,杜绝多层次密封结构不耐冲刷等弊端,极大提高了该阀的使用寿命。
●依靠扭矩密封
阀门至始至终都能保持优越的双密封性能,阀门密封不依靠介质力,完全由驱动装置提供的扭矩实现密封,阀门在高、低压下均能可靠密封。密封性能检测结果符合API609、ISO5208等标准之规定。
●本质防火安全
全金属密封副结构,使阀门具有本质防火特性,且测试结果符合API 607的规定。

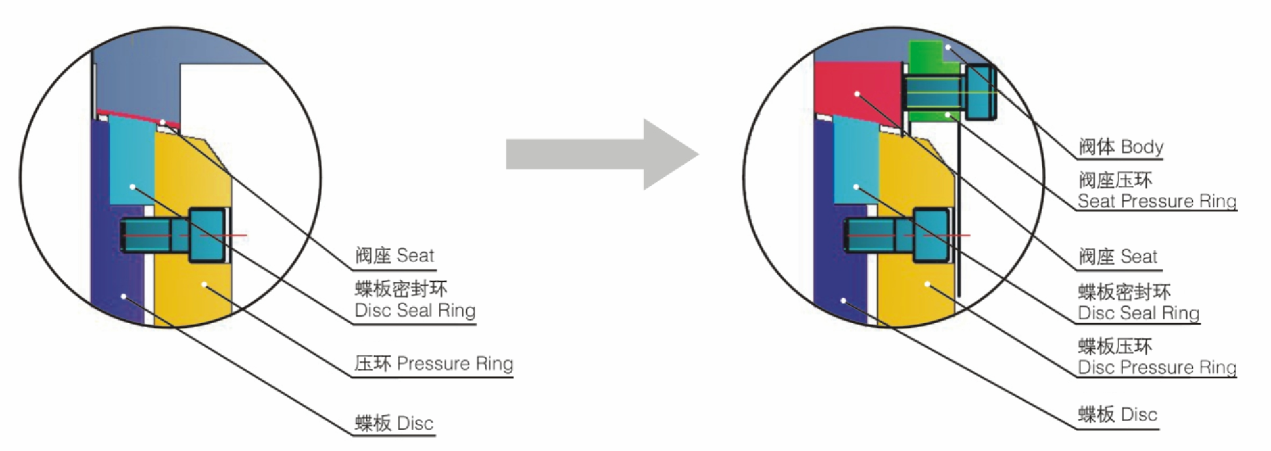

阀座/密封圈可现场更换 可更换式阀座/密封圈设计,便于阀门现场维护保养。
进口三偏心硬密封蝶阀 密封原理:

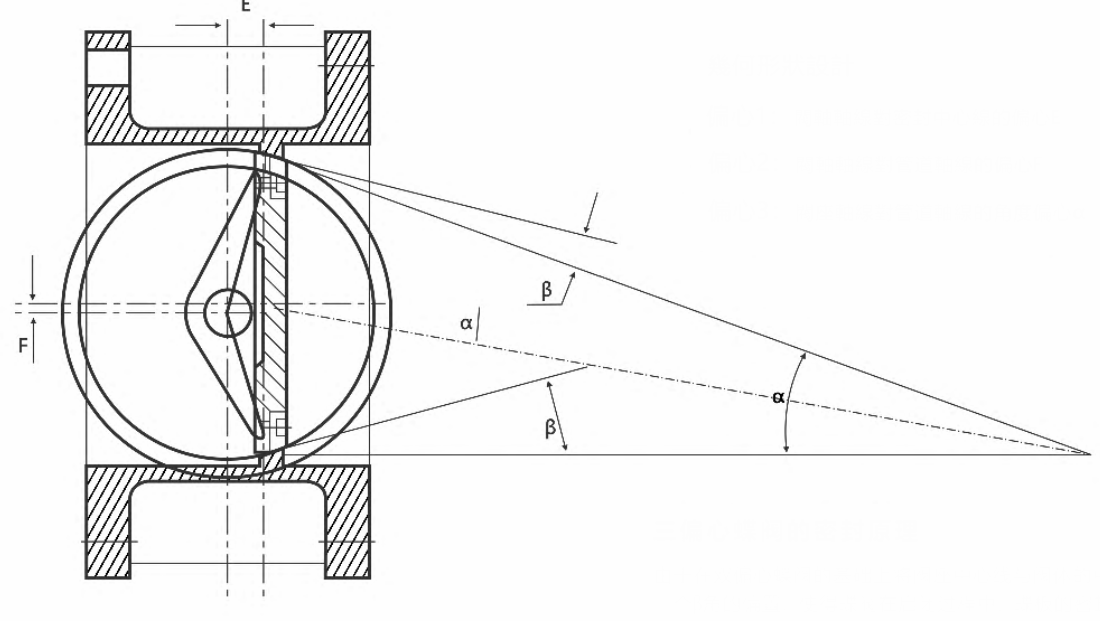

由于在双偏心蝶阀的基础上将阀座中心线与阀体的中心线形成了个β角的偏置,使得蝶阀在启闭过程中,蝶板的密封面在开启瞬间立即脱离阀座密封面,而在关闭瞬间才会接触并压紧阀座密封面。当完全开启时,两个密封面之间形成一个与双偏心蝶阀相同的间隙,该蝶阀的设计,彻底消除了两密封面之间的机械磨损和擦伤,使蝶阀的密封性能和使用寿命得到大大提高。阀门关闭时,密封圈受阀体密封面和蝶板的挤压,产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力,在短轴方向上受到向内的压应力,长短轴产生不同方向的弹性变形,从而使阀门密封面间的密封力逐渐达到最大值。
这一独特的偏心组合,既利用了凸轮效应,又完全消除了摩擦,从而实现阀门90°行程中,阀座与阀板上的密封圈之间的摩擦去除了磨损和泄漏的可能性。
