手动蝶阀
进口衬氟蝶阀
Class150LB
2″ ~ 24″
AMISCO进口衬氟蝶阀是一种阀体内腔衬有四氟的防腐蚀蝶阀,该阀的阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,保证阀轴不与腔内流体介质接触,阀体可用普通,由此来降低成本,当然我们也提供CF8、CF8M和CF3等不同的阀体材质。
该阀适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,是控制严重腐蚀性介质(如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等)的理想产品。
进口衬氟蝶阀 设计特点:
●阀杆轴部密封
在上下密封轴出采用独特设计的四级弹性垫与O型圈相结合的密封结构,更适用于高温与低温的温差变化。弹性密封机构使两平面不透气的紧密配合,始终保持最低的操作扭矩。在端面上的衬里提供了比较宽的密封面。
阀瓣采用的直板式设计能最大限度降低流通的阻力,提高在DCS控制系统中调节微动流量的C v值。
●分体式结构
采用安装定位孔,使上下体完美匹配。所有半体皆可以对换。达到配件统一更换原则。
在上管线使用时之后,不需要人工维护。顶法兰与阀杆尺寸符合IS05211标准。内衬里表面是经过高速合金钢机加工而成,使得内表面的光洁度达到要求,从而降低扭矩值,保证蝶阀的气密性,并有助于使用寿命的提高。
所有阿米斯科蝶阀(对夹式)在管线安装尺寸上,做了突破性的设计,其对夹结构安装
尺寸在首先保证中国国家GB1.0/1.6Mpa标准外仍然可以完美用于DIN PN10/16,ANSI 150,
JS10K的其他国家标准。
所有蝶阀表面采用环氧树脂涂层,确保阀体表面不受外界恶劣环境的侵蚀而变色,并具
备了耐腐蚀性与耐磨性。
所有安装螺丝采用不锈钢材质,在使用环境下不会因为生锈而影响美观,与环氧树脂涂层形成完美的整体外观,经久耐用。
进口衬氟蝶阀 详细信息:
产品规格 |
|
•尺寸范围 |
2”〜24”(DN50〜DN600) |
•端部连接 |
对夹、凸耳、法兰 |
•压力等级 |
Class150 |
•温度范围 |
-79℃~+180℃ |
•阀体材质 |
球墨铸铁A395、不锈钢CF8、不锈钢CF8M、不锈钢CF3M,铸钢WCB |
•阀板材质 |
不锈钢CF8、不锈钢CF8M、不锈钢CF3M、 聚四氟乙烯包覆不锈钢PTFE、CF8 可溶性聚四氟乙烯包覆不锈钢 PFA,CF8 聚全氟乙丙烯不锈钢F46,CF8 超高分子量包覆不锈钢UHMWPE,CF8 |
•阀杆材质 |
不锈钢410 不锈钢17-4PH 不锈钢CF8/不锈钢CF8M/不锈钢CF3M |
•阀座材质 |
聚四氟乙烯PTFE,可溶性聚四氟乙烯PFA,聚全氟乙烯F46,超高分子量乙烯UHMWPE |
•操作方式 |
手柄、涡轮、气动、电动 |
•适用场合 |
高温、低温、高频、强腐蚀等严酷工况 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
•设计标准 |
EN 593 |
•结构长度 |
ISO 5752、EN 558、API 609 |
•连接法兰 |
DIN2501-PN10/16、ASME Class150 |
•驱动器连接面 |
ISO 5211 |
•密封等级 |
EN 12266-2(零泄漏) |
进口衬氟蝶阀 零部件:
(1)阀体 (6) O型圈
(2)阀体 (7)自润滑定位套
(3)阀杆 (8)安装螺栓
(4)阀座 (9)四级加载弹性垫圈
(5)弹性体 (10) 压盖
(11) O型圈

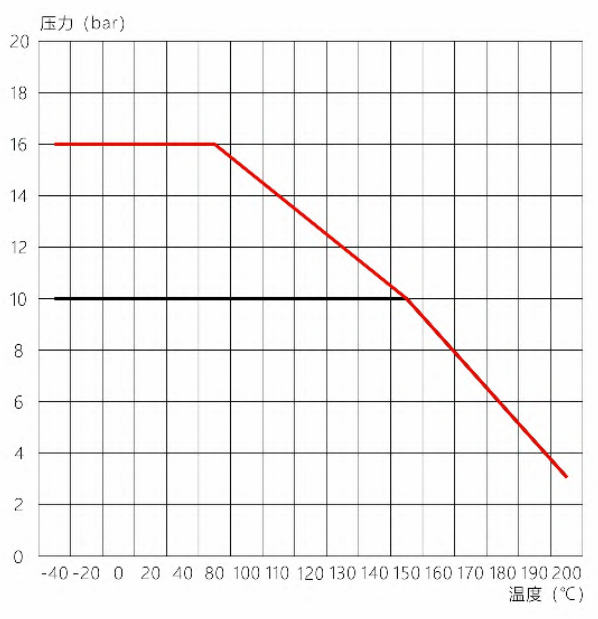

温度压力曲线:
进口衬氟蝶阀流量系数(C v值):
