进口电动对夹软密封蝶阀

产品概述 (PN10、PN16、PN25,2″ ~ 16″)
>小巧轻便,容易拆装及维修,并可在任意位置安装
>结构简单、紧凑,操作扭矩小,90度回转开启迅速
>流量特性趋直线,调节性能好
产品询价
产品详情

电动蝶阀

进口电动对夹软密封蝶阀


PN10PN16PN25

2 ~ 16

AMISCO进口对夹软密封蝶阀是中线型90°回转阀,为橡胶全包覆式蝶阀。采用高强度穿过阀杆设计,拆卸简易,减少阀板与阀杆的错误校准;蝶阀采用框架结构,强度高;具有双向密封功能,安装时不受介质流向的控制;外表整体环氧树脂涂层,能有效的防止锈蚀;通过选择阀座密封材料,可用不同工况的介质,常用的介质为水、油、气体。

进口电动对夹软密封蝶阀特性

1、小巧轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,操作扭矩小,90度回转开启迅速。

3、流量特性趋直线,调节性能好。

4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

5、密封件可更换,且密封可靠达到双向密封。

6、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。

7、软密封蝶阀:密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封",这种密封的密封性能较好,但不耐高温,易磨损,机械性较差,如:+橡胶;钢+四氟聚乙烯等。

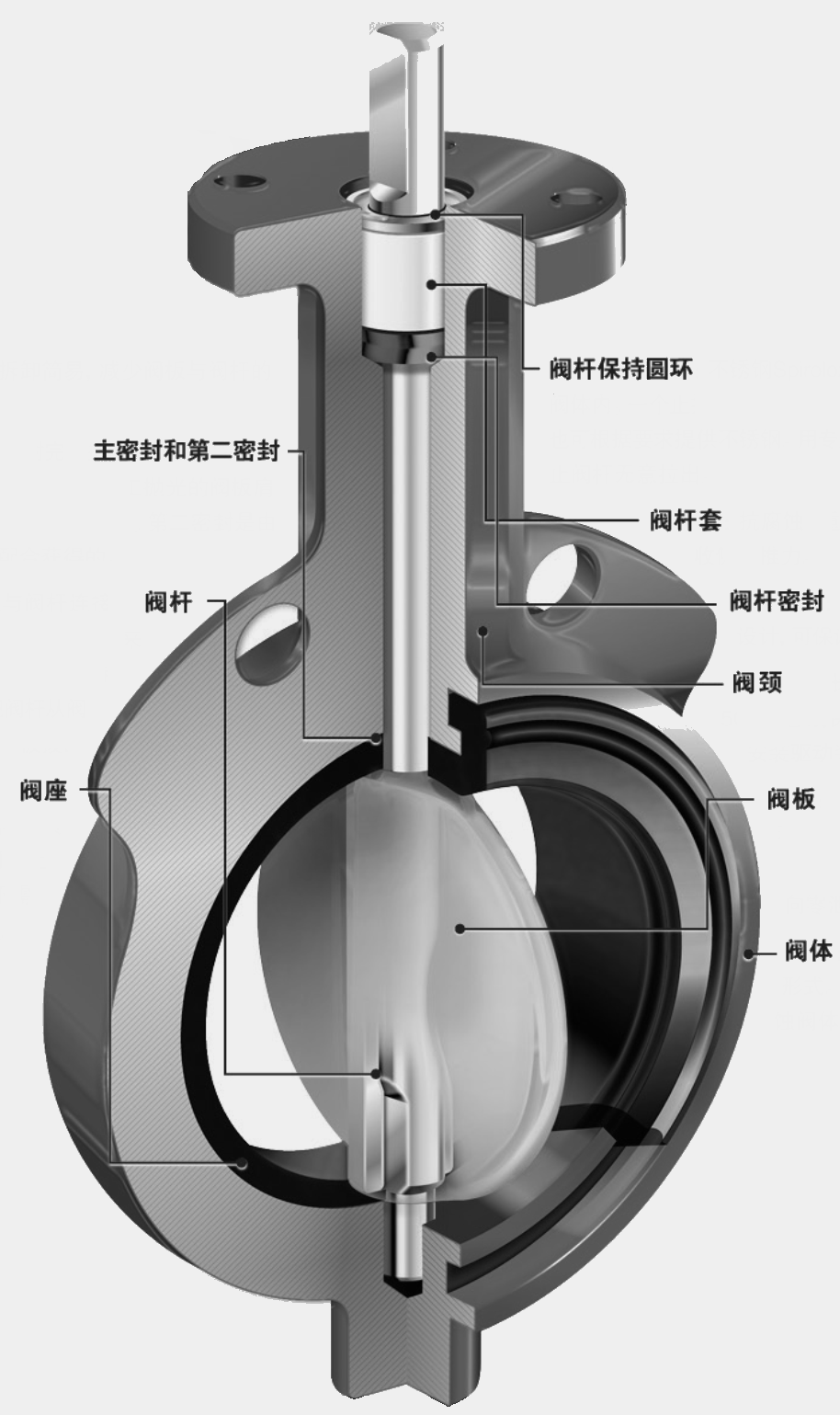

进口电动对夹软密封蝶阀 设计特点


主密封和第二密封:这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由机械加工和手工抛光的阀板肩部与阀座铸成平面的预紧压接触来获得的。第二密封是由阀杆和阀座孔直径的过盈配合来获得的。

阀杆:精密的双扁势阀板与阀杆连接驱动阀板无需螺丝和销钉。紧密配合的双扁势来驱动阀板,此为阿米斯科阀门独有的设计特点。该阀门的拆卸只需把阀杆从阀板拔出即可。

阀座:阿米斯科的舌槽接合式阀座设计,能够完全把阀体与管内介质隔离,具有更低的扭矩。阀座上有模压成一体的O形环,不需要在安装时另加法兰垫片。

阀杆保持圆环:不锈钢Spirolox保持圆环把阀杆固定在阀体内。一个止推垫圈和两个C-型圈由标准黄铜制成,也可根据要求提出不锈钢。用专用小工具就可拆卸,可防止阀杆无意拉出。

阀杆套:抗腐蚀,重负荷醇缩醛阀杆套能吸收侧向推力。

阀杆密封:自调式双“U”杯形填料设计,可保证双向零泄漏。

阀颈:较长的阀体颈部,可满足50mm管线保温要求,亦有适当距离安装驱动装置功能。

阀板:铸件边缘经过球面加工和手工抛光,具有使用寿命长,操作力矩,气泡级双向零泄漏。

阀体:对夹式或支耳式结构形式。聚酯涂层是最佳的防腐蚀阀体。可提供尼龙11涂层。

进口电动对夹软密封蝶阀电动执行器 特点:

壳体

盖体由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67IP68是可选的。

电机

全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。

手动结构

手柄设计保证安全可靠、省力、体积小。当执行器未通电时,可通过手柄操作。当您不需要手动操作时,将扳手放在执行机构背面的插槽中。

位置指示器

安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。

密封

密封性能好。其防护等级为IP67 , IP68也是可选的。

限位开关

机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关由凸轮机构来控制,简单的调整机构能精确方便的设定位置,且不受手轮过量的影响。

自锁

精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。

防脱螺栓

拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。

安装

电动执行器底部的安装尺寸符合国际标准ISO5211DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。

线路

控制线路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。

进口电动对夹软密封蝶阀 技术数据:

产品规格

•尺寸范围

2”16DN50DN400

•端部连接

对夹式

•压力等级

PN10PN16PN25

•温度范围

常温型:-20~+200    散热型:-40~+450

•阀体材质

Q450WCBCF8CF8MCF3M

•蝶板材质

球体电镀、球铁尼龙覆层、铝青铜、不锈钢

•密封材质

PTFEPPLPEEKFKMNBREPDM

•控制方式

开关两位控制,4~20mA模拟量智能调节

产品标准

•设计标准

MSS SP-10

•壁厚

EN 12516-3

管螺纹连接端

ASME B1.20.1DIN 2999/259ISO 7/1ISO 228/1JIS B 0203

•测试标准

MSS SP-10

电动执行器标准技术参数

•外壳

铝合金外壳、防水级别:IP67NEMA4 and 6

•电机电源

110/220 AC 1Phase380/440V AC 3Phase50/60Hz,±10%

•控制电源

110/220V AC 1Phase50/60Hz,±10%

•电机

鼠笼式异步电动机

•限位开关

2x开(On/关(off),SPDT250V AC 10A

•辅助限位开关

2x开(On/关(off),SPDT250V AC 10A

•行程

90°~270±10°

•失效保护/操作温度

内置热保护,开120℃,±5/97℃±15

•指示器

连续的位置指示

•手动操作

机械手柄

•自锁装置

蜗轮、蜗杆机构提供自锁

•机械限位

2个外部调整螺栓

•干燥器

7-10W110/220V AC)防冷凝

•接线孔

2个(piecesM18

•环境温度

-20~+70

•润滑

铝基润滑脂(Ep型)

•环境湿度

最大(Max90% RH

•抗震性能

X Y Z10g0.2~34Hz30分(minutes

•外涂层

干粉,环氧聚脂

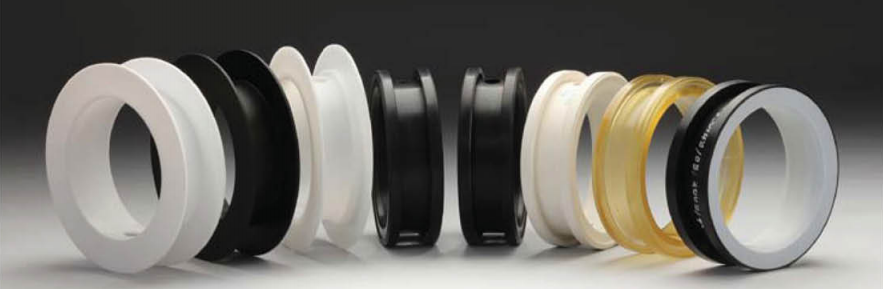

可选阀座:

EPDM 食品级阀座完全适用于卫生和标准工艺用途。

PTFEEPDM 阀座通常用在BUNA-NEPDM阀座不适用于化学的地方,尤其是腐蚀类。

BUNA-N 是一种很好的通用阀座材料,尤其适用于碳氢化合物。

FKM 比其他标准阀座材料具有耐酸性,耐油性和耐热性。

聚氨酯 能承受剧烈的冲击,变形后可恢复到原形,比其他橡胶具有更好的耐磨性。

PTFE固有的分子结合对介质渗漏提供了最大化的保护。

传导性PTFE阀座将PTFE的防静电放电和优异的耐化学腐蚀结合起来。

UHMWPE 提供了优越的抗化学腐蚀,是用于高研磨性化学应用的最佳选择。

阀座适用温度:

EPDM····-20℉(-29℃)250℉(121℃)

PTFEEPDM(标准)····20℉(-29℃)250℉(121℃)

PTFE&传导性PTFE····0℉(-18℃)392℉(200℃)

PTFEEPDM(高温)····-20℉(-29℃)302℉(150℃)

BUNA-N····0℉(-18℃)212℉(100℃)

FKM····0℉(-18℃)400℉(204℃)

聚氨酯····-20℉(-29℃)176℉(80℃)

UHMWPE····0℉(-18℃)185℉(85℃)
