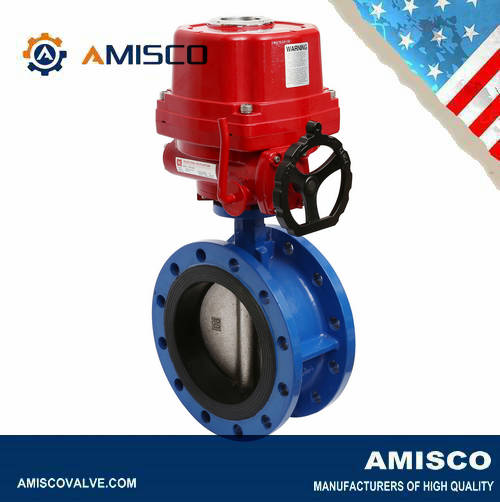

电动蝶阀
进口电动法兰软密封蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动法兰软密封蝶阀是中线型90°回转阀,为橡胶全包覆式蝶阀。采用双法兰式设计,能应用于管线末端服务。阿米斯科阀门最主要的设计特点是具有国际化的兼容性。同一阀门可以与多数世界上法兰标准,能兼容ASME 125/150,BS10 D和C,BS 4504 NP 10/16,DIN ND 10/16,AS 2129和JIS 10。另外阀门设计完全符合ISO 5752-table 2(短系列)结构长度和ISO 5211执行机构连接法兰。因此,同一阀门设计可以满足于世界市场不同的要求。
进口电动法兰软密封蝶阀 特性:
-保证阀门双向完全密封
-阀体和阀板精加工,扭矩小,使用寿命长
-阀杆上的三个轴承防止阀杆偏移,即使使用多年以后,依然能够保证很高的定位精度
-可拆卸,材料可循环使用
-可以单法兰安装
-可任意方向安装
-免维护
-使用零部件可互换

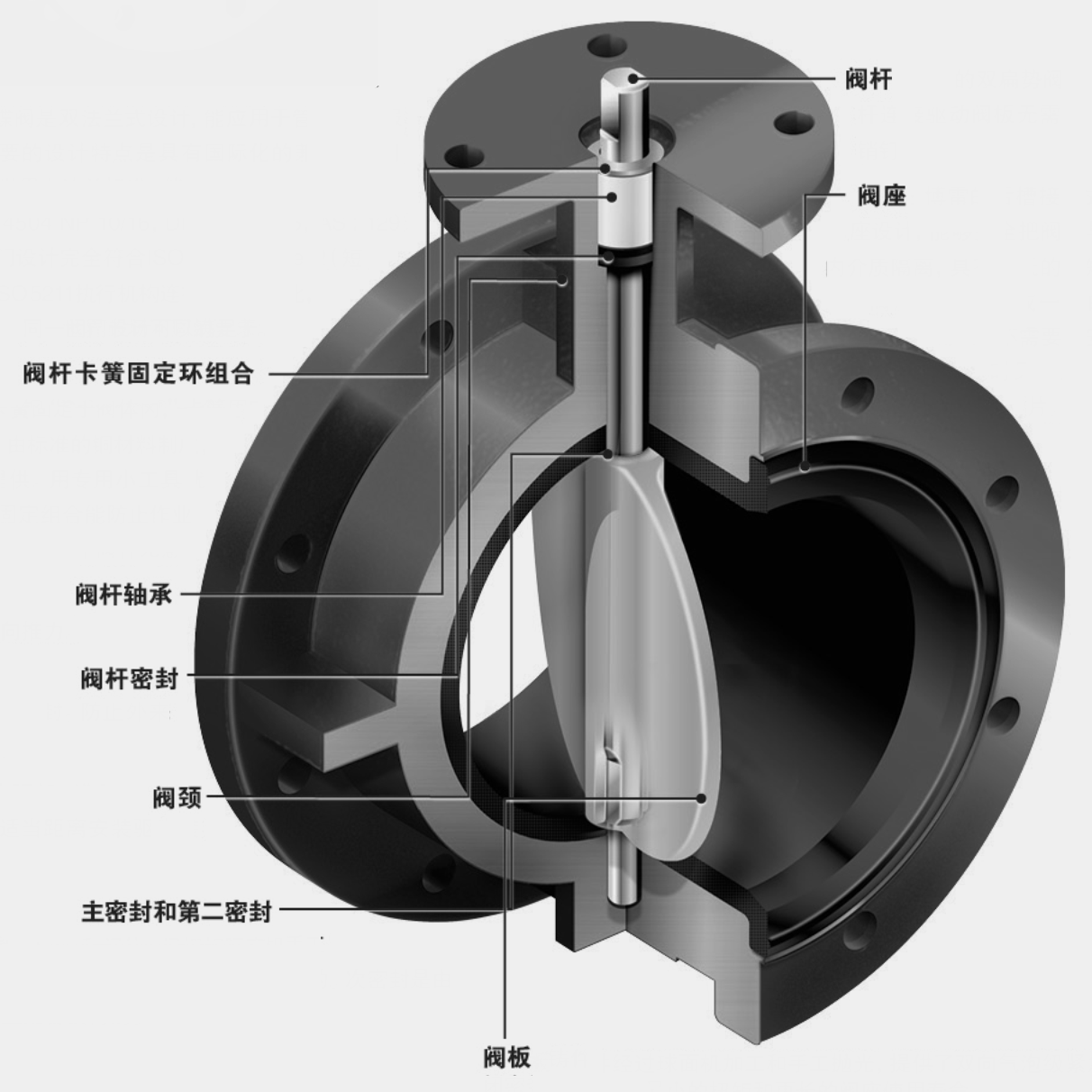

进口电动法兰软密封蝶阀的特点:
阀杆:精密的双扁势阀板与阀杆连接驱动阀板无需螺丝和销钉。
阀座:AMISCO的舌槽接合式阀座设计,能够完全把阀体与管内介质隔离,具有更低的扭矩。
阀座上有模压成一体的O形环,不需要再安装时另加法兰垫片。
阀杆卡簧固定环组合:阀杆由独特的不锈钢“Spixrolox”卡簧固定于阀体内,一个止推垫片和两个C环,由表中的铜材料制成,如需不锈钢也可提供。用专用小工具就可拆卸卡簧。阀杆固定组合能防止作业中无意拉出。
阀杆轴承:抗腐蚀。醇缩醛阀杆套能吸收重负荷时的侧向推力。
阀杆密封:自调式“U”杯形填料设计,可保证双向绝对密封。防止外来物质进入阀杆腔内。
阀颈:较长的阀体颈部,满足50mm管线保温要求,有适当距离安装驱动装置的功能。
主密封和第二密封:这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由通过机械加工和手动抛光的阀板肩部与阀座的内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。
阀板:铸件经过球面机加工和手动抛光,提供了双向气泡级紧急关闭密封,提供了最小的扭矩和更长的阀座使用寿命。
材料提供取决于阀门尺寸和系列,可提供客户要求的其他材料,请根据实际应用要求联系当地阿米斯科销售代表。

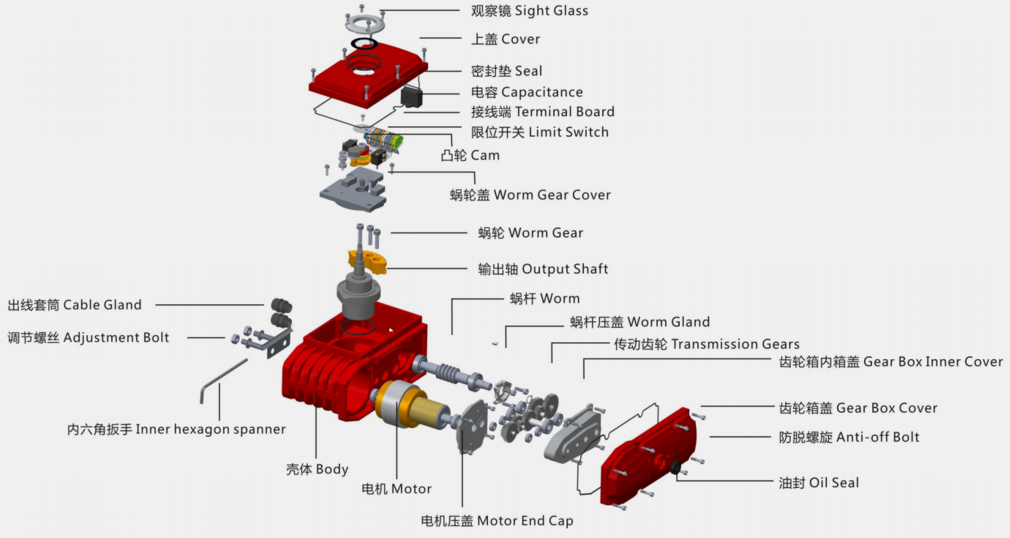

进口电动对夹软密封蝶阀电动执行器 特点:
壳体
盖体由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67。IP68是可选的。
电机
全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
手动结构
手柄设计保证安全可靠、省力、体积小。当执行器未通电时,可通过手柄操作。当您不需要手动操作时,将扳手放在执行机构背面的插槽中。
位置指示器
安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。
密封
密封性能好。其防护等级为IP67 , IP68也是可选的。
限位开关
机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关由凸轮机构来控制,简单的调整机构能精确方便的设定位置,且不受手轮过量的影响。
自锁
精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。
防脱螺栓
拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
安装
电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。
线路
控制线路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。
进口电动法兰软密封蝶阀 技术数据:
产品规格 |
|
•尺寸范围 |
2”〜20”(DN50〜DN500) |
•端部连接 |
法兰 |
•压力等级 |
PN10、PN16、PN25 |
•温度范围 |
常温型:-20℃~+200℃ 散热型:-40℃~+450℃ |
•阀体材质 |
灰铁、球墨铸铁、碳钢 |
•蝶板材质 |
不锈钢、尼龙11涂层球墨铸铁、铝青铜 |
•阀杆材料 |
不锈钢、蒙乃尔K500 |
阀座材质 |
PTFE、PPL、PEEK、FKM、NBR、EPDM |
•控制方式 |
开关两位控制,4~20mA模拟量智能调节 |
产品标准 |
|
•设计标准 |
MSS SP-10 |
•壁厚 |
EN 12516-3 |
管螺纹连接端 |
ASME B1.20.1、DIN 2999/259、ISO 7/1、ISO 228/1、JIS B 0203 |
•测试标准 |
MSS SP-10 |
电动执行器标准技术参数 |
|
•外壳 |
铝合金外壳、防水级别:IP67,NEMA4 and 6 |
•电机电源 |
110/220 AC 1Phase,380/440V AC 3Phase,50/60Hz,±10% |
•控制电源 |
110/220V AC 1Phase,50/60Hz,±10% |
•电机 |
鼠笼式异步电动机 |
•限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
•辅助限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
•行程 |
90°~270±10° |
•失效保护/操作温度 |
内置热保护,开120℃,±5℃/关97℃±15℃ |
•指示器 |
连续的位置指示 |
•手动操作 |
机械手柄 |
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
•机械限位 |
2个外部调整螺栓 |
•干燥器 |
7-10W(110/220V AC)防冷凝 |
•接线孔 |
2个(pieces)M18 |
•环境温度 |
-20℃~+70℃ |
•润滑 |
铝基润滑脂(Ep型) |
•环境湿度 |
最大(Max)90% RH |
•抗震性能 |
X Y Z10g,0.2~34Hz,30分(minutes) |
•外涂层 |
干粉,环氧聚脂 |
标准材料选择:
部件 |
材料 |
阀体 |
灰铁、球墨铸铁、碳钢 |
阀板 |
镍铝青铜、涂层球墨铸铁、尼龙11涂层球墨铸铁、Halar涂层球墨铸铁、304不锈钢、316不锈钢、双相不锈钢、超级奥氏体不锈钢、哈氏合金 |
阀杆 |
416不锈钢、304不锈钢、316不锈钢 蒙乃尔K500 |
阀座 |
乙丙橡胶粘胶、丁腈橡胶粘胶、氟橡胶粘胶 |

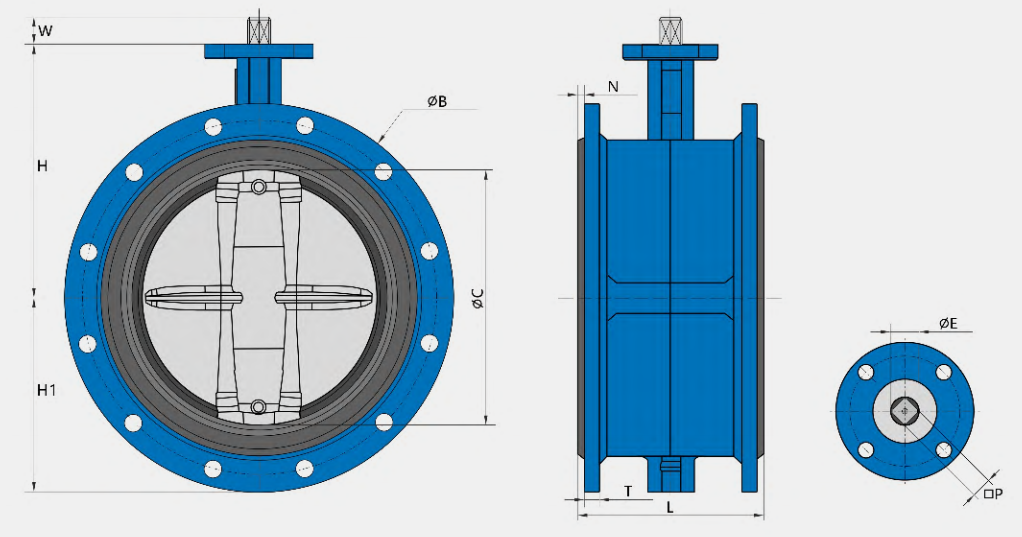

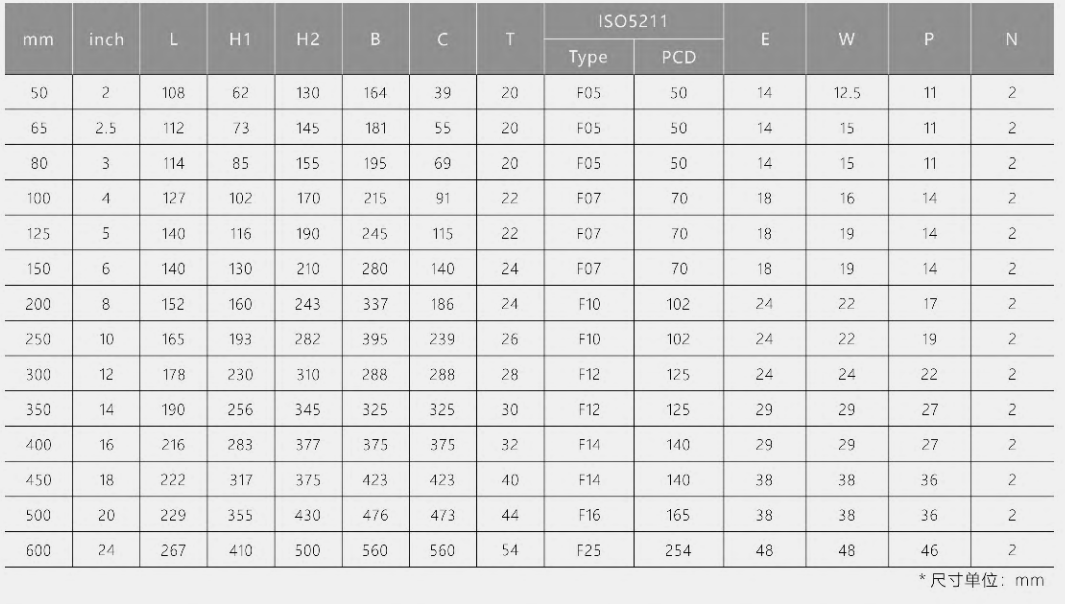

进口电动法兰软密封蝶阀 外形尺寸:
