进口电动凸耳式软密封蝶阀

产品概述 (PN10、PN16、PN25,2″ ~ 20″)
>阀体和阀杆一体式
>两片式阀体,所有紧固件为不锈钢材质
>绝缘高度根据欧盟标准
>可以提供TA-Air/VDI 2440认证产品
>三重轴套
>阀板密封面镜面抛光处理
产品询价
产品详情

电动蝶阀

进口电动凸耳式软密封蝶阀


PN10PN16PN25

2 ~ 20

AMISCO进口电动凸耳式软密封蝶阀具有流通能力大、结构紧凑、重量轻、安装尺寸小等特点。广泛应用于食品、饮料、化工、水处理、高层建筑、给排水等场合。该阀是中线型90°回转阀,为橡胶全包覆式蝶阀,采用框架结构,强度高,具有双向密封功能。安装时不受介质流向的控制,外表整体环氧树脂涂层,能有效的防止锈蚀,通过选择阀座密封材料,可用于不同的工况介质,常用的介质为水、油、气体等。

电动执行器内置伺服放大器,输入4-20mA信号或220V等适当指令后,执行器驱动球阀的内部球芯90°旋转来做切断、调节作用。

进口电动凸耳式软密封蝶阀 特性:

-阀体和阀杆一体式

-两片式阀体,所有紧固件为不锈钢材质

-绝缘高度根据欧盟标准

-可以提供TA-Air/VDI 2440认证产品

-三重轴套

-阀板密封面镜面抛光处理

-可提供符合美国FDA标准的材质

-可拆卸,材料可循环使用

-喷涂行业,可选用无硅处理阀门

进口电动凸耳式软密封蝶阀 技术数据:

产品规格

•尺寸范围

2”20DN50DN500

•端部连接

凸耳式

•压力等级

PN10PN16PN25

•温度范围

常温型:-20~+200    散热型:-40~+450

•阀体材质

灰铁、球墨铸铁、碳钢

•蝶板材质

不锈钢、尼龙11涂层球墨铸铁、铝青铜

•阀杆材料

不锈钢、蒙乃尔K500

阀座材质

PTFEPPLPEEKFKMNBREPDM

•控制方式

开关两位控制,4~20mA模拟量智能调节

产品标准

•设计标准

MSS SP-10

•壁厚

EN 12516-3

管螺纹连接端

ASME B1.20.1DIN 2999/259ISO 7/1ISO 228/1JIS B 0203

•测试标准

MSS SP-10

电动执行器标准技术参数

•外壳

铝合金外壳、防水级别:IP67NEMA4 and 6

•电机电源

110/220 AC 1Phase380/440V AC 3Phase50/60Hz,±10%

•控制电源

110/220V AC 1Phase50/60Hz,±10%

•电机

鼠笼式异步电动机

•限位开关

2x开(On/关(off),SPDT250V AC 10A

•辅助限位开关

2x开(On/关(off),SPDT250V AC 10A

•行程

90°~270±10°

•失效保护/操作温度

内置热保护,开120℃,±5/97℃±15

•指示器

连续的位置指示

•手动操作

机械手柄

•自锁装置

蜗轮、蜗杆机构提供自锁

•机械限位

2个外部调整螺栓

•干燥器

7-10W110/220V AC)防冷凝

•接线孔

2个(piecesM18

•环境温度

-20~+70

•润滑

铝基润滑脂(Ep型)

•环境湿度

最大(Max90% RH

•抗震性能

X Y Z10g0.2~34Hz30分(minutes

•外涂层

干粉,环氧聚脂

标准材料选择:

部件

材料

阀体

灰铁、球墨铸铁、碳钢

阀板

镍铝青铜、涂层球墨铸铁、尼龙11涂层球墨铸铁、Halar涂层球墨铸铁、304不锈钢、316不锈钢、双相不锈钢、超级奥氏体不锈钢、哈氏合金

阀杆

416不锈钢、304不锈钢、316不锈钢

蒙乃尔K500

阀座

乙丙橡胶粘胶、丁腈橡胶粘胶、氟橡胶粘胶

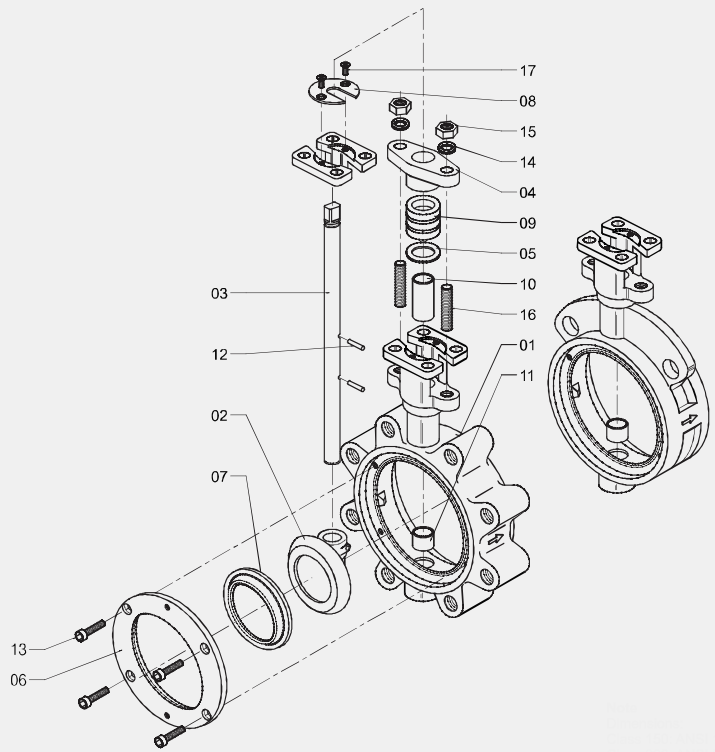

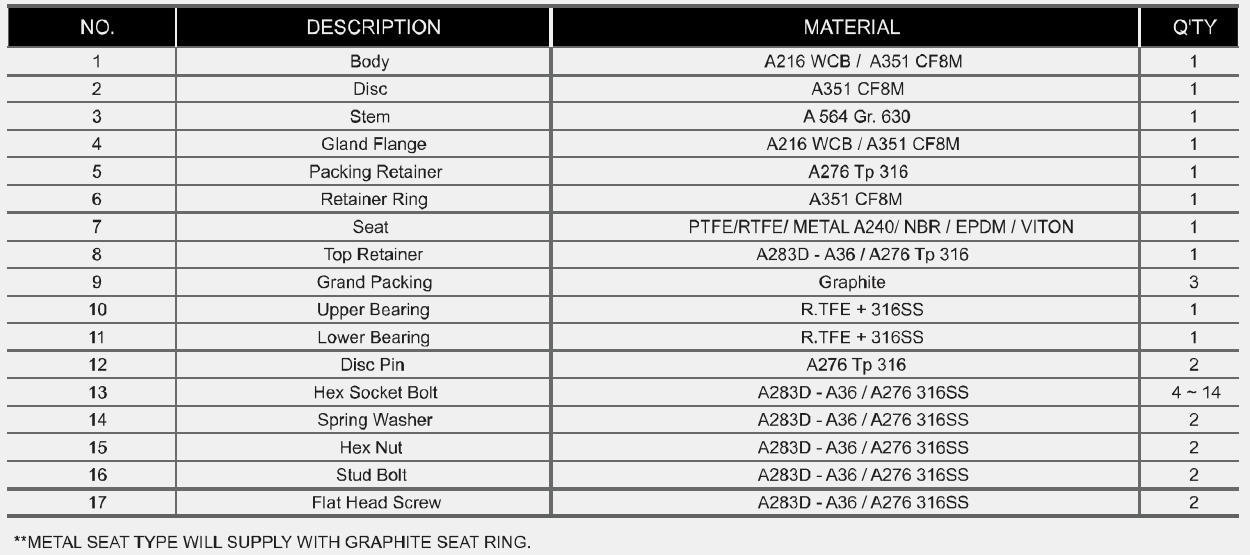

进口电动凸耳式软密封蝶阀 零部件材质:

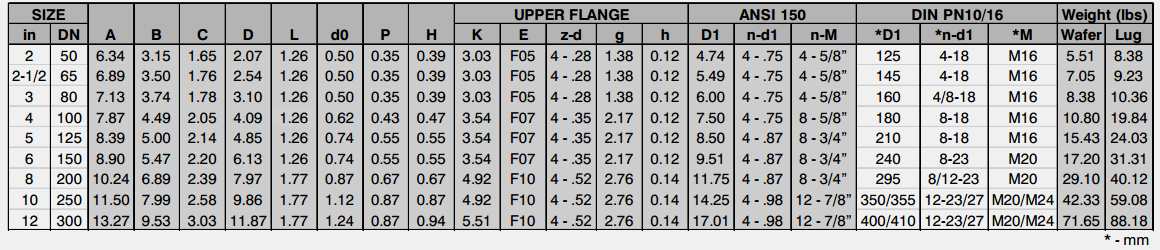

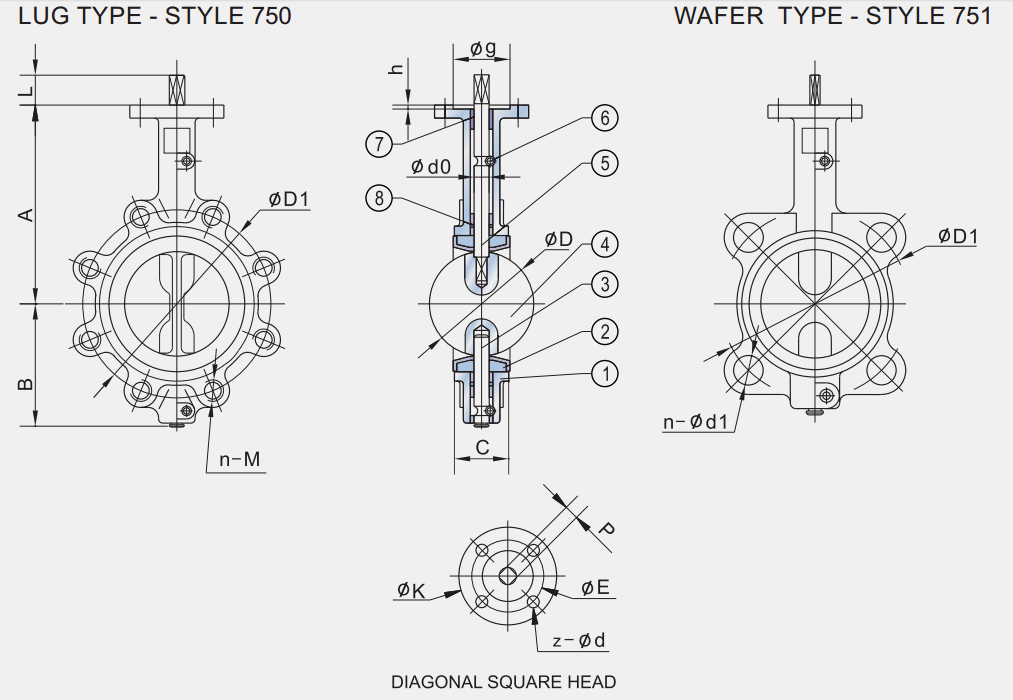

进口电动凸耳式软密封蝶阀 外形尺寸:


应用行业:

- 食品饮料

- 净化厂

- 制药

- 化工和石化

- 水处理和污水处理

- 气力输送

- 造船

- 电力

- 土木工程
