电动蝶阀
进口电动法兰式硬密封蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动法兰式硬密封蝶阀是中线型90°回转阀，采用多层次金属硬密封结构，适用于介质温度≥425℃的冶金、电力、石油化工、以及给排水和市政建设等管道控制系统上。该阀无论在低温和高温情况下，均有优良的密封性能、具有耐腐蚀，使用寿命长等特点。
电动执行器内置伺服放大器，输入4-20mA信号或220V等适当指令后，执行器驱动球阀的内部球芯90°旋转来做切断、调节作用。
进口电动法兰式硬密封蝶阀 特性：
1、本阀采用双偏心密封结构，阀座与碟版几乎无磨损，具有越关越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均有优良的密封性能、具有耐腐蚀，使用寿命长等特点。
3、碟版密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
5、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
进口电动法兰式硬密封蝶阀 设计特点：

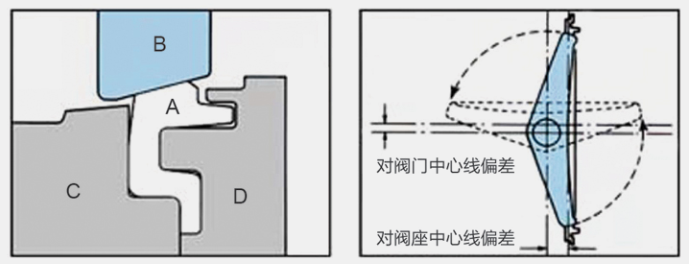

唇式密封-关闭时PTFE唇式密封的密封座(A)挠曲，与成球形扇面的蝶板(B)外边缘密合，保证了可靠密封。阀体(C)与镶嵌件(D)使密封座繁固在位，并将它们的密封面与介质隔离，防止了腐蚀。
双偏心设计-偏心蝶板与偏置轴保证在阀门开啓时，蝶板密封面迅速离开阀座密封面，使蝶板与阀座密封面衹有短暂的接触时间，延长了阀门的使用寿命，同时也保持了蝶板整个周边的密封性。
防火型阀座-符合API 607第四版的要求，符合BS 6755第二部分的要求，由中TFE和在其后支撑的金属环组成的复合式阀座，失火之前和失火之后都能提供有效密封。
进口电动法兰式硬密封蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜20”（DN50〜DN500） |
|
•端部连接 |
法兰式 |
|
•压力等级 |
PN10、PN16、PN25 |
|
•温度范围 |
WCB：-29℃~+425℃ CF8、CF8M、CF3M：-40℃~+600℃ |
|
•阀体材质 |
WCB、CF8、CF8M、CF3M |
|
•蝶板材质 |
WCB、304、316、316L |
|
阀座材质 |
聚四氟乙烯、全金属密封、硬质合金 |
|
•控制方式 |
开关两位控制，4~20mA模拟量智能调节 |
|
电动执行器标准技术参数 |
|
|
•外壳 |
铝合金外壳、防水级别：IP67，NEMA4 and 6 |
|
•电机电源 |
110/220 AC 1Phase，380/440V AC 3Phase，50/60Hz，±10% |
|
•控制电源 |
110/220V AC 1Phase，50/60Hz，±10% |
|
•电机 |
鼠笼式异步电动机 |
|
•限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•辅助限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•行程 |
90°~270±10° |
|
•失效保护/操作温度 |
内置热保护，开120℃，±5℃/关97℃±15℃ |
|
•指示器 |
连续的位置指示 |
|
•手动操作 |
机械手柄 |
|
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
|
•机械限位 |
2个外部调整螺栓 |
|
•干燥器 |
7-10W（110/220V AC）防冷凝 |
|
•接线孔 |
2个（pieces）M18 |
|
•环境温度 |
-20℃~+70℃ |
|
•润滑 |
铝基润滑脂（Ep型） |
|
•环境湿度 |
最大（Max）90% RH |
|
•抗震性能 |
X Y Z10g，0.2~34Hz，30分（minutes） |
|
•外涂层 |
干粉，环氧聚脂 |

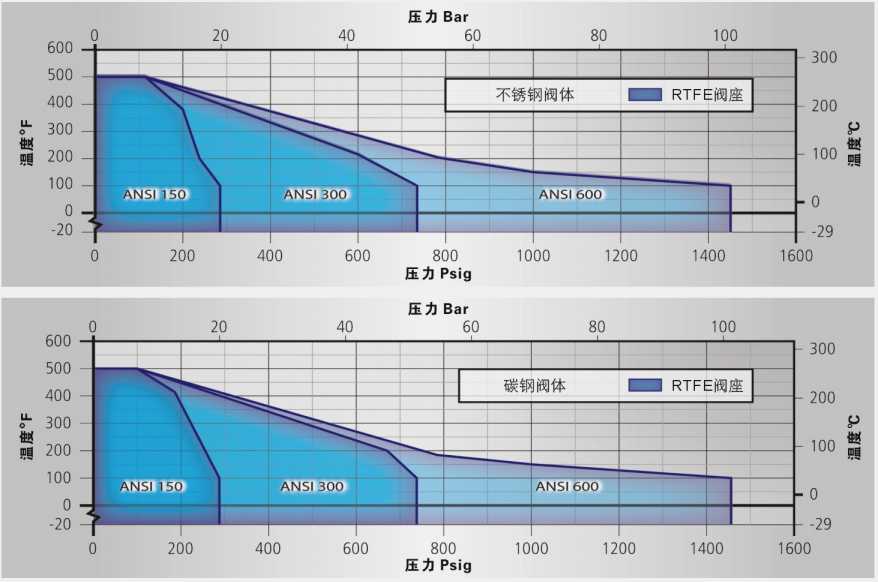

压力/温度曲线表：

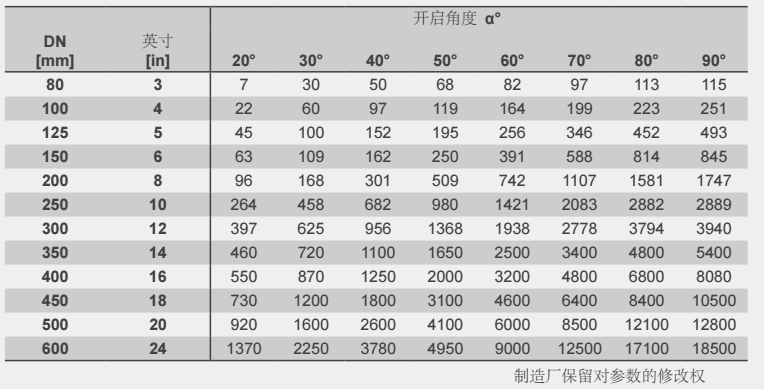

流量系数/Kv值：

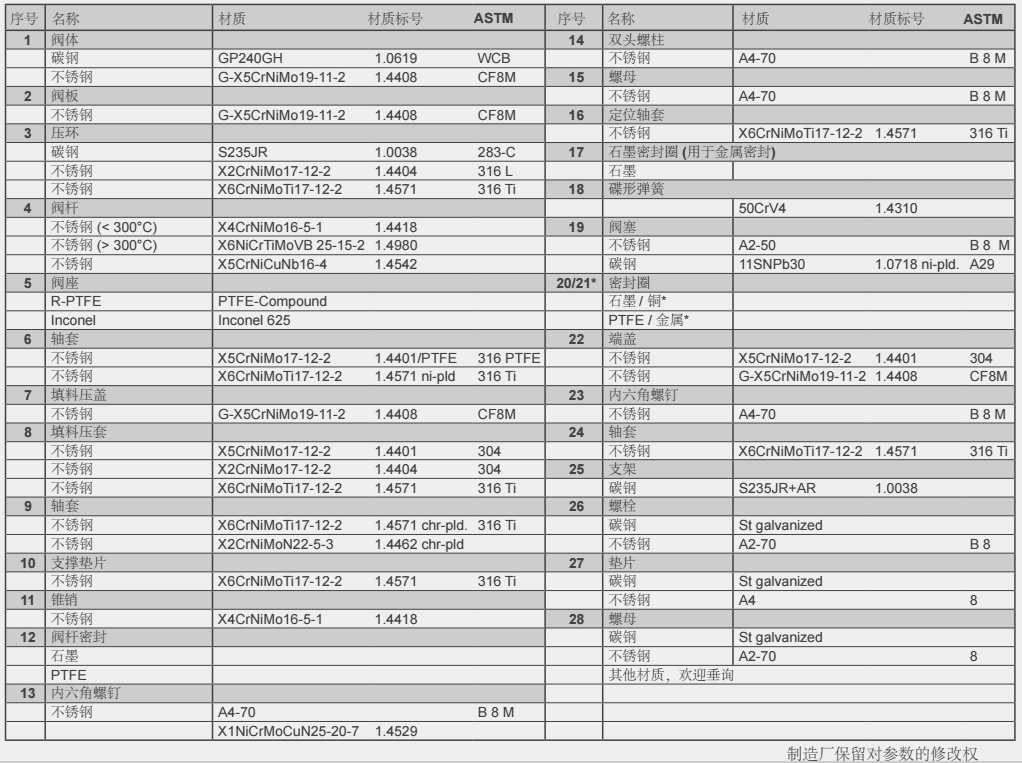

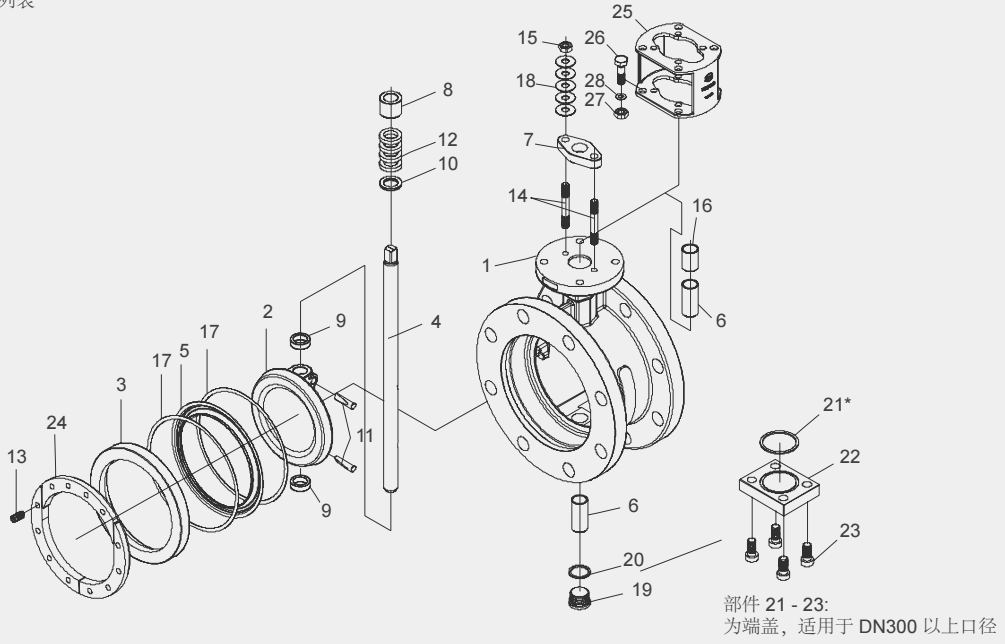

进口电动法兰式硬密封蝶阀 零部件材质：
