进口电动对夹式硬密封蝶阀

产品概述 (PN10、PN16、PN25,2″ ~ 20″)
>可用于气体或液体的开关或调节
>双偏心设计
>定位支架辅助安装
>两种密封系统可选: R-PTFE 和 Inconel
>免维护
产品询价
产品详情

电动蝶阀

进口电动对夹式硬密封蝶阀


PN10PN16PN25

2 ~ 20

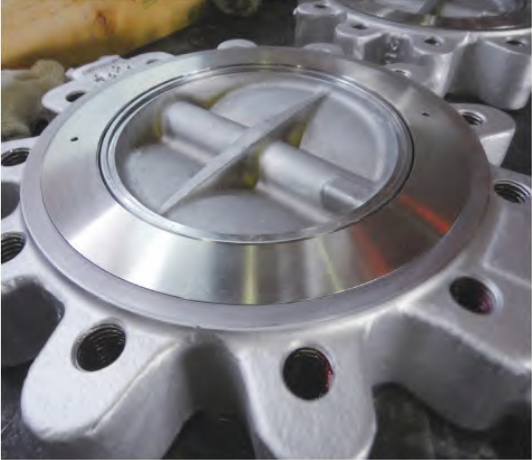

AMISCO进口电动对夹式硬密封蝶阀是由高精度电动执行器与对夹式硬密封蝶阀组成,该阀采用精密的U形弹性金属硬密封结构,被广泛应用于介质温度≥425℃的冶金、电力、石油化工、以及排水和市政建设等工业管道上,做调解流量和截断流体使用。

进口电动对夹式硬密封蝶阀 特性:

- 可用于气体或液体的开关或调节

- 双偏心设计

- 定位支架辅助安装

- 两种密封系统可选: R-PTFE Inconel

- 最高工作温度:

软密封(R-PTFE) 最高230

金属密封(Inconel) 最高600

防火型(PTFE/Inconel )最高200

- 免维护

- 即使在高频率的使用工况下,仍然可以长时间使用

- 防火标准符合 BS 6755 part 2, API 607 5

进口电动对夹式硬密封蝶阀 设计特点:

>几何形状设计

偏心1阀轴轴线对密封中心线的偏心H

偏心2阀轴轴线对管道轴线的偏心E

圆锥角a阀座密封面对圆锥角度偏心a


〉高性能,小扭矩

体为双偏心构造,减少了阀门本体和阀板之间的摩擦,从而延长了阀座的使用寿命,可用最小的扭矩进行阀门的操作

阀座的更换极为简单,可在现场取下密封环,简单的进行阀座更换。

为了对石油、化工、化学工业及其他高危险性工况中的易燃介质进行可靠的控制,阿米斯科进行了防火安全设计。具有优越的性能,延长了使用寿命,完全符合国际上大多数防火实验标准要求,包括火警前后及期间的安全要求。

〉独一无二的轴承设计

不锈钢轴承內附玻璃纤维增强的聚四氟乙烯。

·此种独特的设计比常规的玻璃纤维支撑的轴承更加抗挤压。

·不锈钢轴承提供了优秀的阀杆支撑,同时也减少了要求的轴承厚度。这样可以降低阀杆的侧向移动,阀杆密封性由此得到更改

·聚四氟乙烯良好的润滑性有利于阀杆平稳转动。缩织的玻璃纤维增强并稳定了聚四氟乙烯的性能同时可防止冷流。

·三个阀杆轴承延长了使用寿命并提高了对外逸散的控制。其中的两个轴承非常靠近阀板(上方和下方〉。这样可以减少阀杆受到的弯曲应力,从而减少了阀杆和阀板的变形。第三个闯杆轴承位于阀杆的上部,靠近填料函的位置。阀杆运转更稳定,保证了填料的长寿命并有助于控制外泄漏

〉独特的阀座压环设计

1、可拥有制造较大的面积的密封空间

2、压环与本体之间达到100%的完全密封。

3、浮动式压环设计,让阀门可长时间在完全关闭的状态下存放,也不会影响到阀座的使用功能。

4、如需安装于管路末端,需注意将压环面安装于管路法兰上(压环面紧贴于管路法兰面),即可达到完全密封的功能。

〉自密封结构,双向承压。

特殊的浮动式阀座设计,依据压力力源的方向,自动调整阀座的位置,使阀门在全关位置时拥有理想的密封比压,达到阀门双向持压的效果,阀门的使用寿命可达百万次以上。

进口电动对夹式硬密封蝶阀 技术数据:

产品规格

•尺寸范围

2”20DN50DN500

•端部连接

对夹式

•压力等级

PN10PN16PN25

•温度范围

WCB-29~+425    CF8CF8MCF3M-40~+600

•阀体材质

铸钢ASTM A216 WCB、不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M

•阀杆材质

不锈钢410、不锈钢17-4PH

•蝶板材质

不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M

阀座材质

聚四氟乙烯PTFE、增强型聚四氟乙烯RPTFE、聚醚醚酮PEEK、多层次密封、金属硬密封

•控制方式

开关两位控制,4~20mA模拟量智能调节

•设计标准

API609MSS SP-67BS 5155EN 593DIN3354

•结构长度

API 609DIN 3202

•连接标准

ASME B16.5ASME B16.47DIN 2501EN1092

•测试标准

API 598EN 12266

电动执行器标准技术参数

•外壳

铝合金外壳、防水级别:IP67NEMA4 and 6

•电机电源

110/220 AC 1Phase380/440V AC 3Phase50/60Hz,±10%

•控制电源

110/220V AC 1Phase50/60Hz,±10%

•电机

鼠笼式异步电动机

•限位开关

2x开(On/关(off),SPDT250V AC 10A

•辅助限位开关

2x开(On/关(off),SPDT250V AC 10A

•行程

90°~270±10°

•失效保护/操作温度

内置热保护,开120℃,±5/97℃±15

•指示器

连续的位置指示

•手动操作

机械手柄

•自锁装置

蜗轮、蜗杆机构提供自锁

•机械限位

2个外部调整螺栓

•干燥器

7-10W110/220V AC)防冷凝

•接线孔

2个(piecesM18

•环境温度

-20~+70

•润滑

铝基润滑脂(Ep型)

•环境湿度

最大(Max90% RH

•抗震性能

X Y Z10g0.2~34Hz30分(minutes

•外涂层

干粉,环氧聚脂

进口电动对夹式硬密封蝶阀 可选阀座:

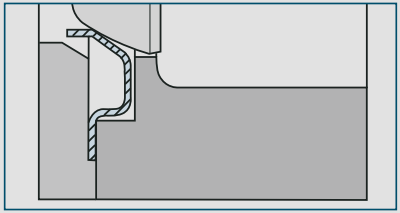

R-PTFE 阀座

软密封阀座的密封等级可以达到 EN 12266 Rate A, 测试介质为空气,持续的测试压力符合在 20°C 时许可的工作压力,不超过6 bar

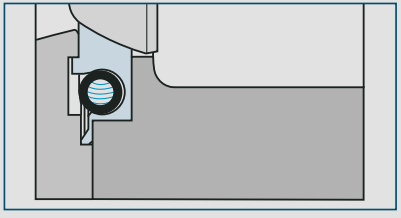

INCONEL

Inconel 密封圈有着极高的温度稳定性;密封等级可以达到EN12266 Rate B, 测试条件符合 EN 12266Rate B,测试介质为水。

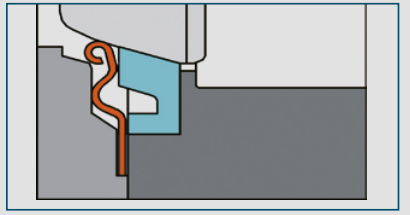

防火型阀座

PTFE和Inconel阀座确保了阀座高温下符合EN 12266Rate A)的密封等级和金属密封符合API 607 5 th

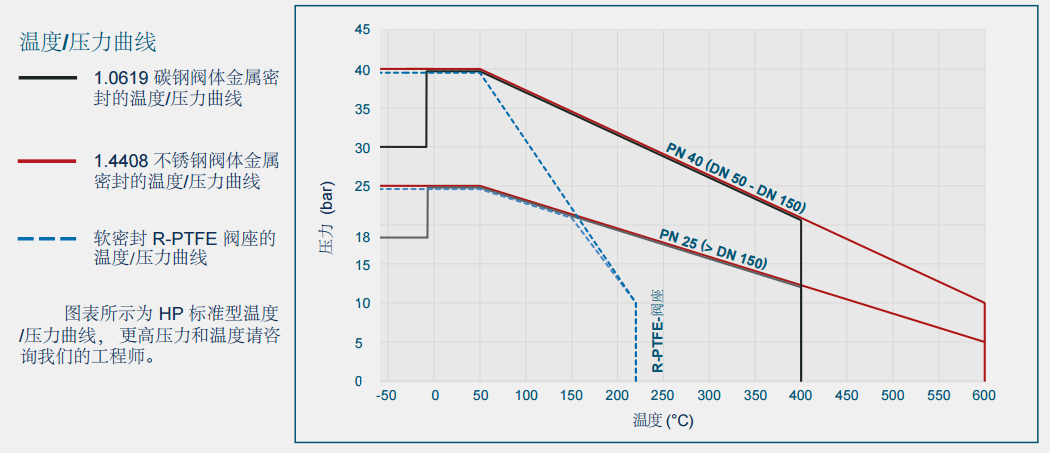

压力/温度曲线:

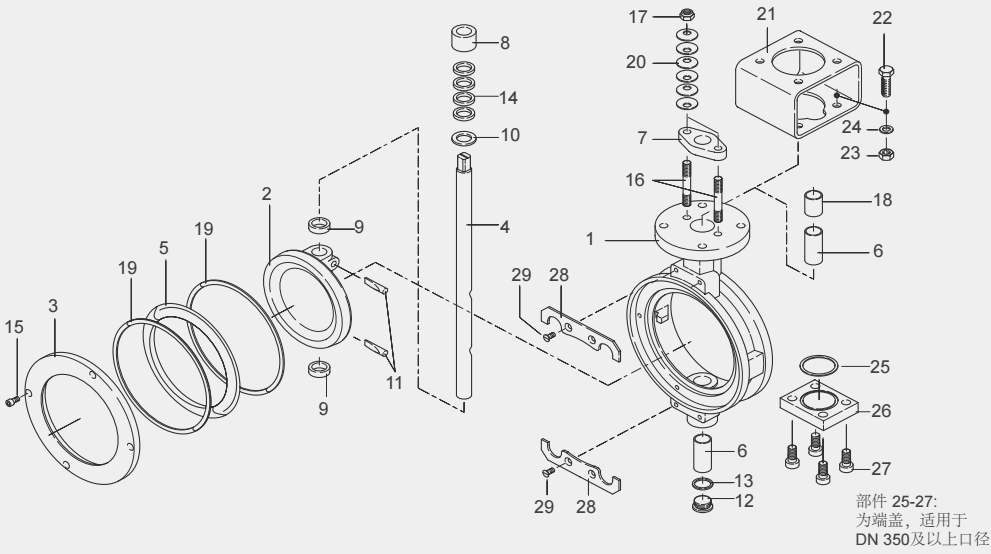

进口电动对夹式硬密封蝶阀 零部件材质:
