电动蝶阀

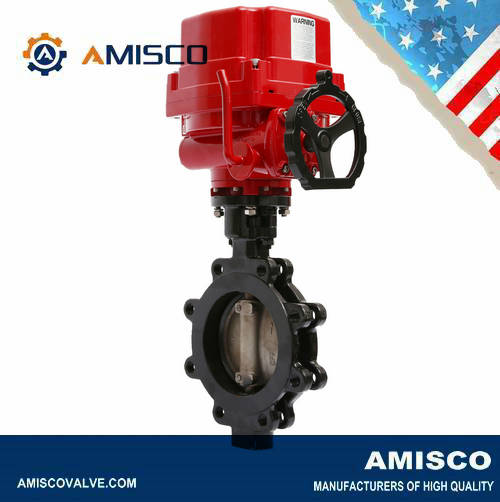

进口电动凸耳式硬密封蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动凸耳式硬密封蝶阀采用双偏心设计，即使在高温、高压的工况下，依然能够稳定工作。所配电动执行器可由380V / 220V / 110V交流电源或24V / 110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移动 到正确的位置,实现自动控制,其最大输出扭矩为2000N・M( CE认证)。
进口电动凸耳式硬密封蝶阀 特性：
- 可用于气体或液体的开关或调节
- 双偏心设计
- 定位支架辅助安装
- 两种密封系统可选：R-PTFE 和 Inconel
- 最高工作温度
软密封(R-PTFE) 最高 230°C
金属密封 (Inconel) 最高 450°C
- 免维护
进口电动凸耳式硬密封蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜20”（DN50〜DN500） |
|
•端部连接 |
对夹式 |
|
•压力等级 |
PN10、PN16、PN25 |
|
•温度范围 |
WCB：-29℃~+425℃ CF8、CF8M、CF3M：-40℃~+600℃ |
|
•阀体材质 |
铸钢ASTM A216 WCB、不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M |
|
•阀杆材质 |
不锈钢410、不锈钢17-4PH |
|
•蝶板材质 |
不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M |
|
阀座材质 |
聚四氟乙烯PTFE、增强型聚四氟乙烯RPTFE、聚醚醚酮PEEK、多层次密封、金属硬密封 |
|
•控制方式 |
开关两位控制，4~20mA模拟量智能调节 |
|
•设计标准 |
API609，MSS SP-67，BS 5155，EN 593，DIN3354 |
|
•结构长度 |
API 609，DIN 3202 |
|
•连接标准 |
ASME B16.5，ASME B16.47，DIN 2501，EN1092 |
|
•测试标准 |
API 598，EN 12266 |
|
电动执行器标准技术参数 |
|
|
•外壳 |
铝合金外壳、防水级别：IP67，NEMA4 and 6 |
|
•电机电源 |
110/220 AC 1Phase，380/440V AC 3Phase，50/60Hz，±10% |
|
•控制电源 |
110/220V AC 1Phase，50/60Hz，±10% |
|
•电机 |
鼠笼式异步电动机 |
|
•限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•辅助限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•行程 |
90°~270±10° |
|
•失效保护/操作温度 |
内置热保护，开120℃，±5℃/关97℃±15℃ |
|
•指示器 |
连续的位置指示 |
|
•手动操作 |
机械手柄 |
|
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
|
•机械限位 |
2个外部调整螺栓 |
|
•干燥器 |
7-10W（110/220V AC）防冷凝 |
|
•接线孔 |
2个（pieces）M18 |
|
•环境温度 |
-20℃~+70℃ |
|
•润滑 |
铝基润滑脂（Ep型） |
|
•环境湿度 |
最大（Max）90% RH |
|
•抗震性能 |
X Y Z10g，0.2~34Hz，30分（minutes） |
|
•外涂层 |
干粉，环氧聚脂 |

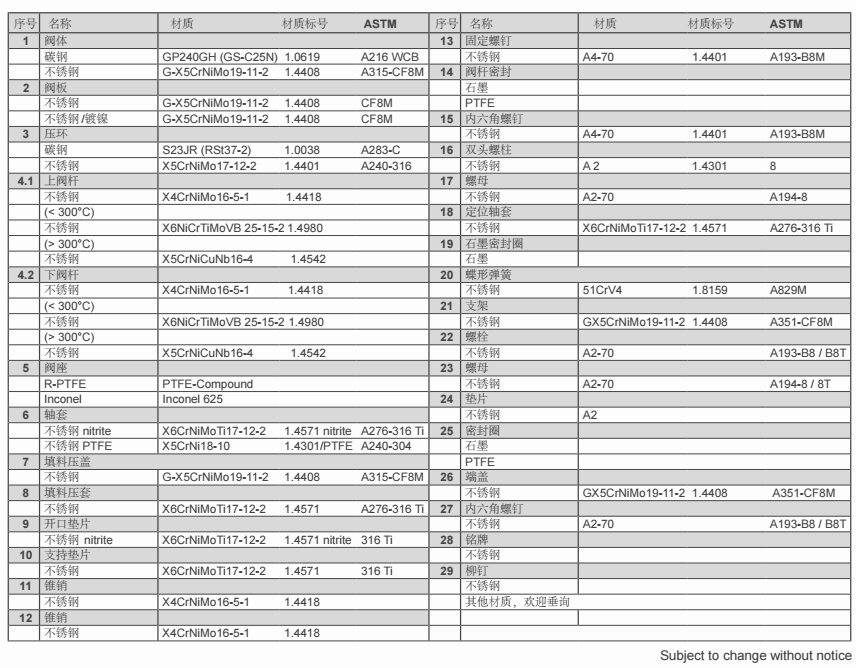

进口电动凸耳式硬密封蝶阀 零部件材质：
进口电动凸耳式硬密封蝶阀 应用：
AMISCO进口电动凸耳式硬密封蝶阀能适用于广泛的调节和介质工况，例如腐蚀性化学物质、水、气体、酸、碱、碳化氢以及其它许多流体。AMISCO的标准阀门管路具有专门的设计，以符合大多数应用工况。如需特殊要求，阿米斯科公司会提供满足您要求的阀门和材料。
