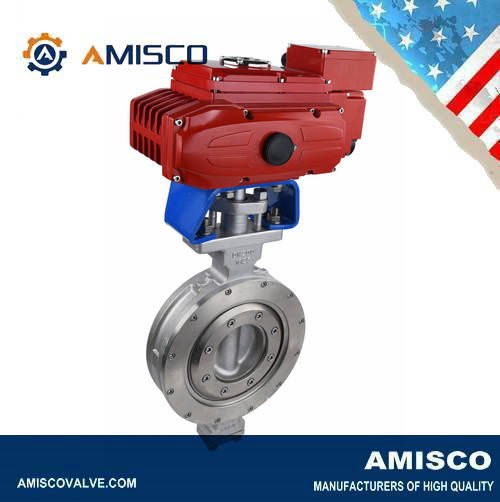

进口电动对夹式三偏心蝶阀

产品概述 (PN10、PN16、PN25,2″ ~ 20″)
>采用三偏心结构,阀板与阀座几乎没有摩擦
>阀体密封面采用堆焊钻基硬质合金或者HVOF硬化处理,具有耐摩擦得特点
>阀板密封面为硬质层叠式金属片,具有金属硬密封和弹性密封的双重优点
>密封不受介质高、低温的影响
>四大系列连接方式可适用于所有的末端连接
产品询价
产品详情

电动蝶阀

进口电动对夹式三偏心蝶阀


PN10PN16PN25

2 ~ 20

AMISCO进口电动对夹式三偏心蝶阀是长寿命、节能型蝶阀,阀体采用了三偏心多层次金属密封结构,精密得阀板密封面经抛光处理后与三维偏心密封面有机结合,具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。本产品被广泛应用到冶金、钢铁、电力、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等介质的管道上,作为截止或调节介质流量使用。

进口电动对夹式三偏心蝶阀 特性:

*采用三偏心结构,阀板与阀座几乎没有摩擦

*阀体密封面采用堆焊钻基硬质合金或者HVOF硬化处理,具有耐摩擦得特点

*阀板密封面为硬质层叠式金属片,具有金属硬密封和弹性密封的双重优点

*密封不受介质高、低温的影响

*四大系列连接方式可适用于所有的末端连接

进口电动对夹式三偏心蝶阀 设计原理:

AMISCO电动对夹式三偏心蝶阀于关闭时需施予阀轴一定之扭力,使阀辩与阀座接触面产生均匀分布之力量于阀座上,独特密封面的设计、较大的密封面压力,来达到完全之止漏效果,阀瓣之阀座密封环为弹性体设计,于关闭时可自行依据管路压力及高低温度的变化做自行调整,以达到最佳之止漏关断效果,应用于制程中各式不同严苛之工作条件,仍能正常操作及使用,并完全的阻绝流体。

AMISCO电动对夹式三偏心蝶阀标准材料采用了UNS 32205(变相不锈钢)材质,并提供了金属夹层密封(Laminated)及纯金密封(Solid)等两种设计供客户选择, 泄漏等级除零泄漏以外,另外提 供符合ANSI B16.104 CLASSVICLASSV之选择。

阀座采用超硬质的钴基合金Stelite 21硬焊面阀体,使阀座拥有超长使用寿命,并可依据客户特殊要求做另外之特殊硬化处理,300LB以上压力等级阀门,阀座采用分离式结构,以利后续维修更换零件。

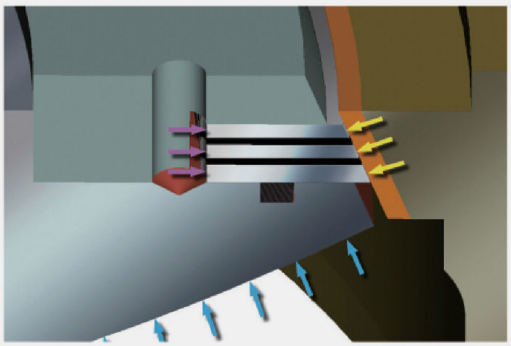

管路中流体压力作用于阀瓣承压面上(蓝色箭头),力量传至Laminated seatBody

seat,使Body seat产生反作用力(黄色箭头)Laminated seat内径处, 利用材质弹性作微量调整(粉杠色箭头),使Laminated seatBody seat密合,达到零泄露条件。

AMISCO电动对夹式三偏心蝶阀,阀体及阀辩提供了多种材质的搭配选择,除标准材质铸钢及不锈钢标准品供应以外,并提供了特殊合金钢供客户选择,使阀门充分适用于名种不同极端严苛制程修件的需求。

进口电动对夹式三偏心蝶阀技术数据:

产品规格

•尺寸范围

2”48DN50DN1200

•端部连接

对夹式

•压力等级

Class150900LB

•温度范围

金属夹层密封阀座:-1031022℉(-75550)、纯金属密封阀座:-321~1400(-196760)

•阀体材质

铸钢ASTM A216 WCB、不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M

•阀杆材质

不锈钢410、不锈钢17-4PH

•蝶板材质

不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M

阀座材质

聚四氟乙烯PTFE、增强型聚四氟乙烯RPTFE、聚醚醚酮PEEK、多层次密封、金属硬密封

•控制方式

开关两位控制,4~20mA模拟量智能调节

•操作器连接法兰面

ISO 5211

•面间距

API 609ISO 5752

•防火测试

API 607ISO 10497

•超低温

BS 6364

•阀体壁厚

ASME B1 6.34

•阀门设计&压力

ASME B16.34

•持压测试

ISO 5208API 598

•设计法兰

ASME B16.5 Class 150/300/600ASME B16.47 Class 150/300/600

电动执行器标准技术参数

•外壳

铝合金外壳、防水级别:IP67NEMA4 and 6

•电机电源

110/220 AC 1Phase380/440V AC 3Phase50/60Hz,±10%

•控制电源

110/220V AC 1Phase50/60Hz,±10%

•电机

鼠笼式异步电动机

•限位开关

2x开(On/关(off),SPDT250V AC 10A

•辅助限位开关

2x开(On/关(off),SPDT250V AC 10A

•行程

90°~270±10°

•失效保护/操作温度

内置热保护,开120℃,±5/97℃±15

•指示器

连续的位置指示

•手动操作

机械手柄

•自锁装置

蜗轮、蜗杆机构提供自锁

•机械限位

2个外部调整螺栓

•干燥器

7-10W110/220V AC)防冷凝

•接线孔

2个(piecesM18

•环境温度

-20~+70

•润滑

铝基润滑脂(Ep型)

•环境湿度

最大(Max90% RH

•抗震性能

X Y Z10g0.2~34Hz30分(minutes

•外涂层

干粉,环氧聚脂

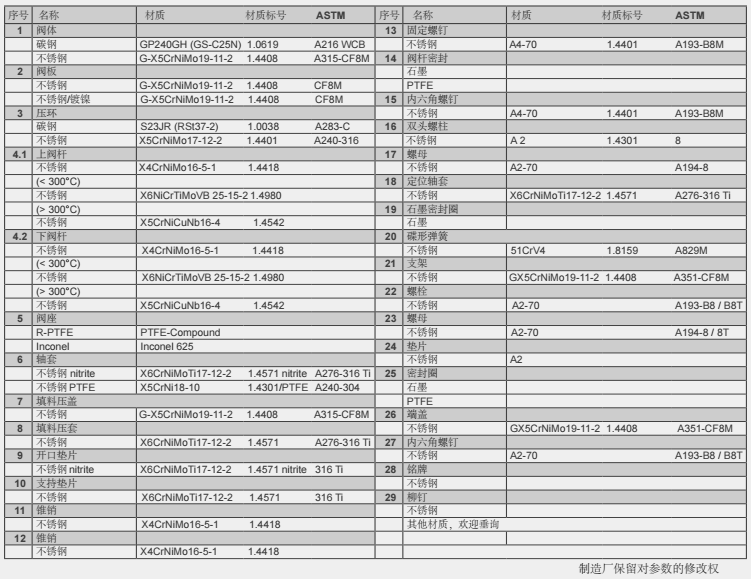

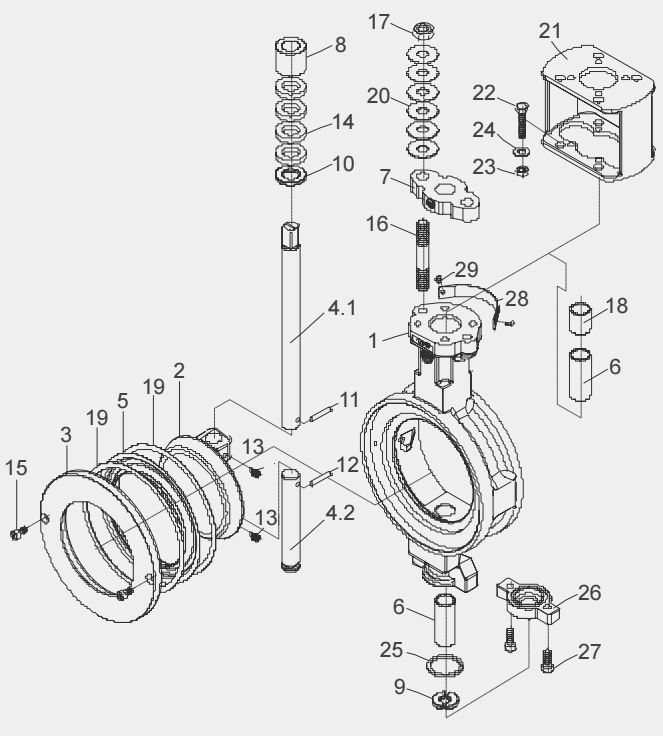

进口电动对夹式三偏心蝶阀 零部件材质:
