电动蝶阀

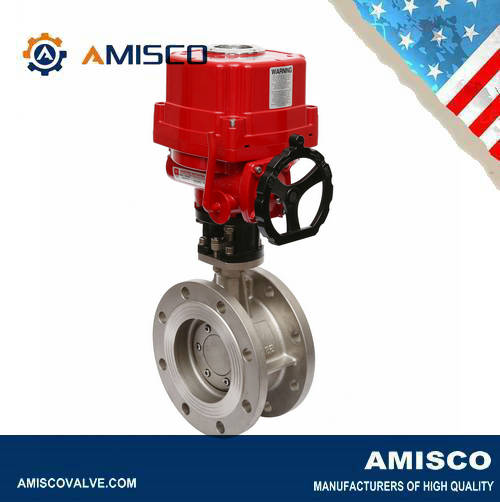

进口电动法兰式三偏心蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动法兰式三偏心蝶阀为三偏心斜锥面密封，阀座采用金属复合式软硬夹层及纯金属密封2种设计，阀轴采用一体式阀轴设计，另设计了防爆装置及防止因管路压力变化阀轴位移，以及防尘设计之衬套，防止管路流体进入阀轴内部导致阀轴无法正常转动，除本体中心与阀轴中心不重迭，干涉角也偏移，使阀门于开启瞬间完全脱离阀座，故阀座较不易磨损，关闭时越关越紧密封性越可靠，增加了阀门的使用寿命。其第三面设计符合ISO 5211之规范要求，利于高低温延长管使用，可依据制程不同要求提供各种不同材质供客户选购。
所配电动执行器可由380V / 220V / 110V交流电源或24V / 110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移动 到正确的位置,实现自动控制,其最大输出扭矩为2000N・M。( CE认证)。
进口电动法兰式三偏心蝶阀 特性：
*三偏心金属夹层密封及纯金属密封等2种设计
*开关寿命可达50,000次以上无需调整的可能
*API607,ISO 10497防水试验通过
*逸散标准符合TA-LUFT、ISO 15848-1规定及测试、BS 6364超低温测试
*制程关断及调节阀门
*压力范围：150LB-900LB
*尺寸：3”-48”
*金属夹层密封阀座：-75~550℃（-103℉~1022℉）
*纯金属密封阀座：-196~760℃（-321℉~1400℉）
进口电动法兰式三偏心蝶阀 设计原理：

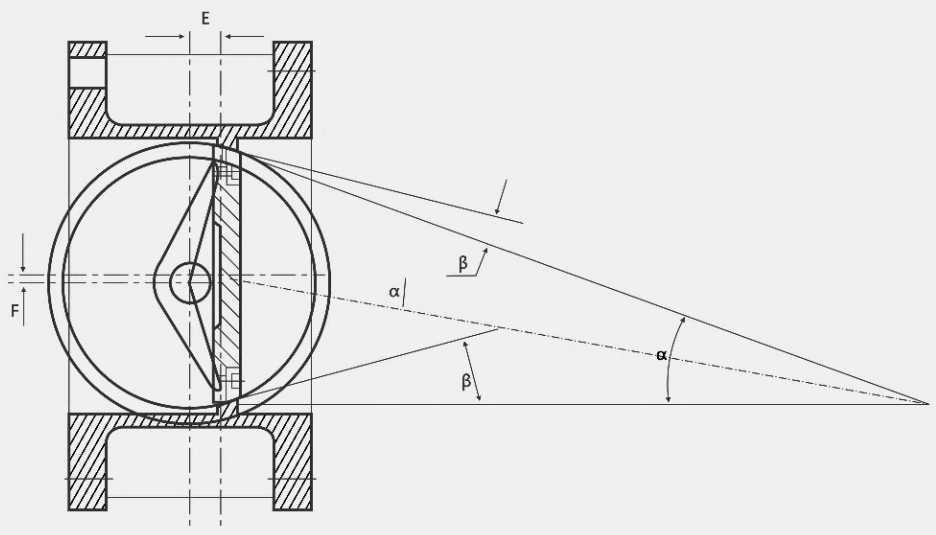

几何形状设计
偏心1：阀轴线对密封中心线的偏心E
偏心2：阀轴线对管道轴的偏心F
偏心3：阀座轴线对管道轴线的角度偏心a
进口电动法兰式三偏心蝶阀 密封原理：
由于在双偏心蝶阀的基础上将阀座中心线与阀体的中心线形成了一个角的偏置，使得蝶阀在启闭过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧阀座密封面。
当完全开启时，两个密封面之间形成-一个 与双偏心蝶阀相同的间隙，该蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和使用寿命得到大大提高。阀门关闭时，密封圈受阀体密封面和蝶板的挤压，产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力，在短轴方向上受到向内的压应力，长短轴产生不同方向的弹性变形，从而使阀门密封面间的密封力逐渐达到最大值。
这一-独特的偏心组合，既利用了凸轮效应，又完全消除了摩擦，从而实现阀门90°行程中，阀座与阀板上的密封圈之间的摩擦，去除了磨损和泄漏的可能性。
进口电动法兰式三偏心蝶阀 特点：
①超长的寿命设计：阀座和密封圈完全由金属材料制成，且已做表面硬化处理，就算启闭频繁，阀门仍然能保持非常高的密封性能。
②。双向密封：阀门至始至终都能保持优越的双密封性能，阀门密封不依靠介质力，在高、低压下均达到可靠的密封。密封性能检测结果符合API609、ISO5208等 标准。
③。本质防火设计：全金属密封结构，使阀门具有本质的防火特性，且测试结果符合API607之规定。
④阀座/密封可现场更换：可更换式阀座/密封圈设计，便于阀门现场维护保养。
⑤符合ISO5211连接标准：支架执行ISO5211标准，可与各种电动、气动、液动、手动等驱动装置项链。
⑥高性能填料密封：采用组合式填料密封系统，能确保阀门最大的泄漏率不会超过20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。
⑦。阀杆"防吹出"结构：阀杆设计符合AP1609规定的“防吹出"结构。
进口电动法兰式三偏心蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
•端部连接 |
法兰式 |
|
•压力等级 |
Class150〜900LB |
|
•温度范围 |
金属夹层密封阀座：-103〜1022℉（-75〜550℃）、纯金属密封阀座：-321~1400℉(-196〜760℃) |
|
•阀体材质 |
铸钢ASTM A216 WCB、不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M |
|
•阀杆材质 |
不锈钢410、不锈钢17-4PH |
|
•蝶板材质 |
不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M |
|
阀座材质 |
聚四氟乙烯PTFE、增强型聚四氟乙烯RPTFE、聚醚醚酮PEEK、多层次密封、金属硬密封 |
|
•控制方式 |
开关两位控制，4~20mA模拟量智能调节 |
|
•操作器连接法兰面 |
ISO 5211 |
|
•面间距 |
API 609、ISO 5752 |
|
•防火测试 |
API 607、ISO 10497 |
|
•超低温 |
BS 6364 |
|
•阀体壁厚 |
ASME B1 6.34 |
|
•阀门设计&压力 |
ASME B16.34 |
|
•持压测试 |
ISO 5208、API 598 |
|
•设计法兰 |
ASME B16.5 Class 150/300/600、ASME B16.47 Class 150/300/600 |
|
电动执行器标准技术参数 |
|
|
•外壳 |
铝合金外壳、防水级别：IP67，NEMA4 and 6 |
|
•电机电源 |
110/220 AC 1Phase，380/440V AC 3Phase，50/60Hz，±10% |
|
•控制电源 |
110/220V AC 1Phase，50/60Hz，±10% |
|
•电机 |
鼠笼式异步电动机 |
|
•限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•辅助限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•行程 |
90°~270±10° |
|
•失效保护/操作温度 |
内置热保护，开120℃，±5℃/关97℃±15℃ |
|
•指示器 |
连续的位置指示 |
|
•手动操作 |
机械手柄 |
|
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
|
•机械限位 |
2个外部调整螺栓 |
|
•干燥器 |
7-10W（110/220V AC）防冷凝 |
|
•接线孔 |
2个（pieces）M18 |
|
•环境温度 |
-20℃~+70℃ |
|
•润滑 |
铝基润滑脂（Ep型） |
|
•环境湿度 |
最大（Max）90% RH |
|
•抗震性能 |
X Y Z10g，0.2~34Hz，30分（minutes） |
|
•外涂层 |
干粉，环氧聚脂 |

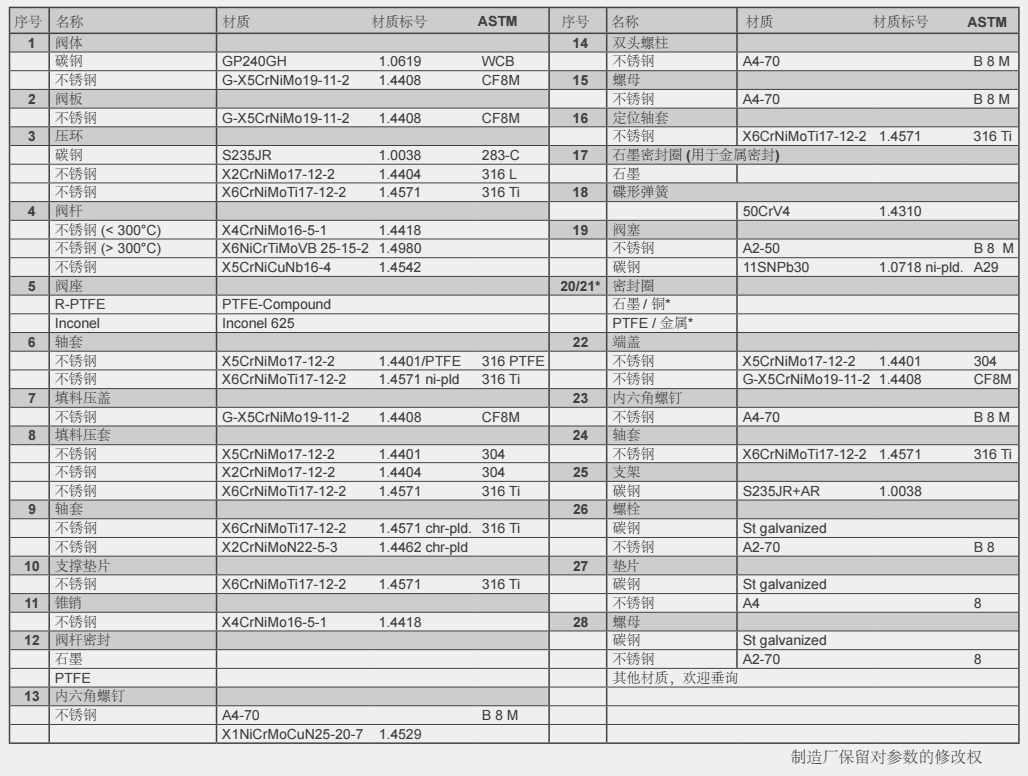

进口电动法兰式三偏心蝶阀 零部件材质：
