电动蝶阀
进口电动凸耳式三偏心蝶阀
PN10、PN16、PN25
2″ ~ 20″

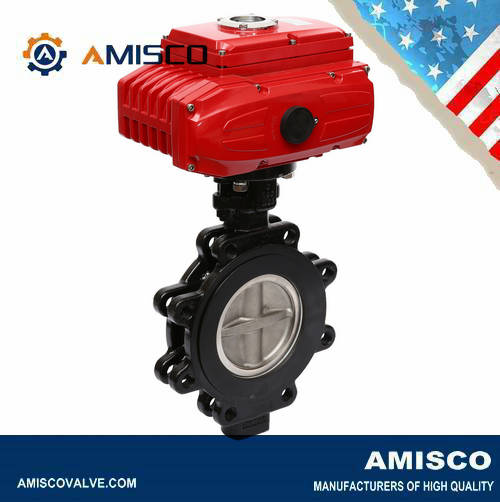

AMISCO进口电动凸耳式三偏心蝶阀是由高精度电动执行器与凸耳式三偏心蝶阀组成的电控阀门。可由380V / 220V / 110V交流电源或24V / 110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号，在高温、高压管道中，做调解流量和截断流体使用。
- 可用于气体或液体的开关或调节
- 三偏心设计
- 定位支架辅助安装
- 两种密封系统可选: R-PTFE 和 Inconel
- 最高工作温度：
软密封（R-PTFE） 最高230℃
金属密封（Inconel） 最高600℃
防火型（PTFE/Inconel ）最高200℃
- 免维护
- 即使在高频率的使用工况下，仍然可以长时间使用
- 防火标准符合 BS 6755 part 2, API 607 第5版

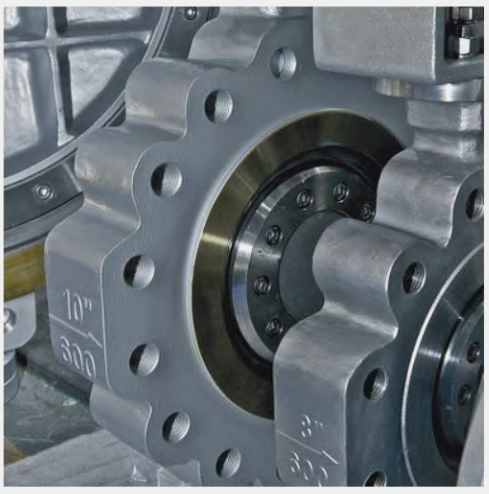

进口电动凸耳式三偏心蝶阀 设计特点：

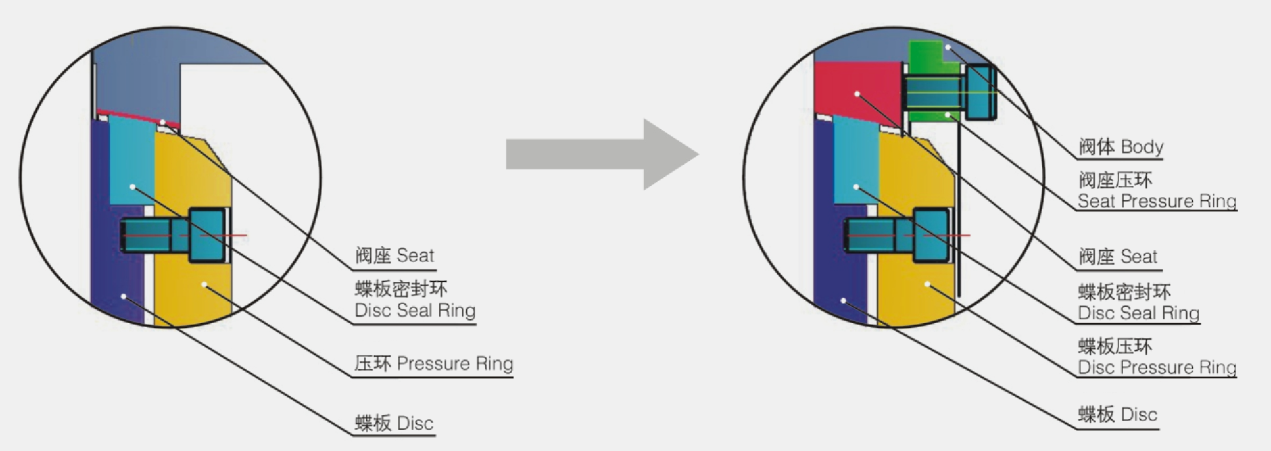

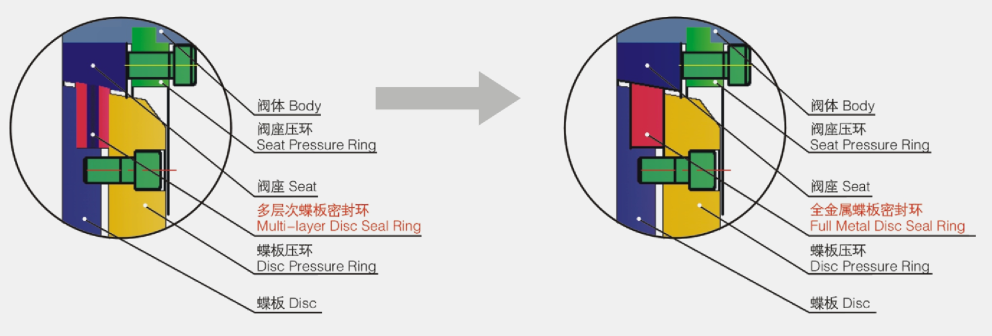

●阀座/密封圈完全由金属材料制成，且做表面硬化处理，就算启闭频繁，该阀仍能保持高的密封性能，杜绝多层次密封结构不耐冲刷等弊端，极大提高了该阀的使用寿命。
●依靠扭矩密封
阀门至始至终都能保持优越的双密封性能，阀门密封不依靠介质力，完全由驱动装置提供的扭矩实现密封，阀门在高、低压下均能可靠密封。密封性能检测结果符合API609、ISO5208等标准之规定。
●本质防火安全
全金属密封副结构，使阀门具有本质防火特性，且测试结果符合API 607的规定。
阀座/密封圈可现场更换 可更换式阀座/密封圈设计，便于阀门现场维护保养。

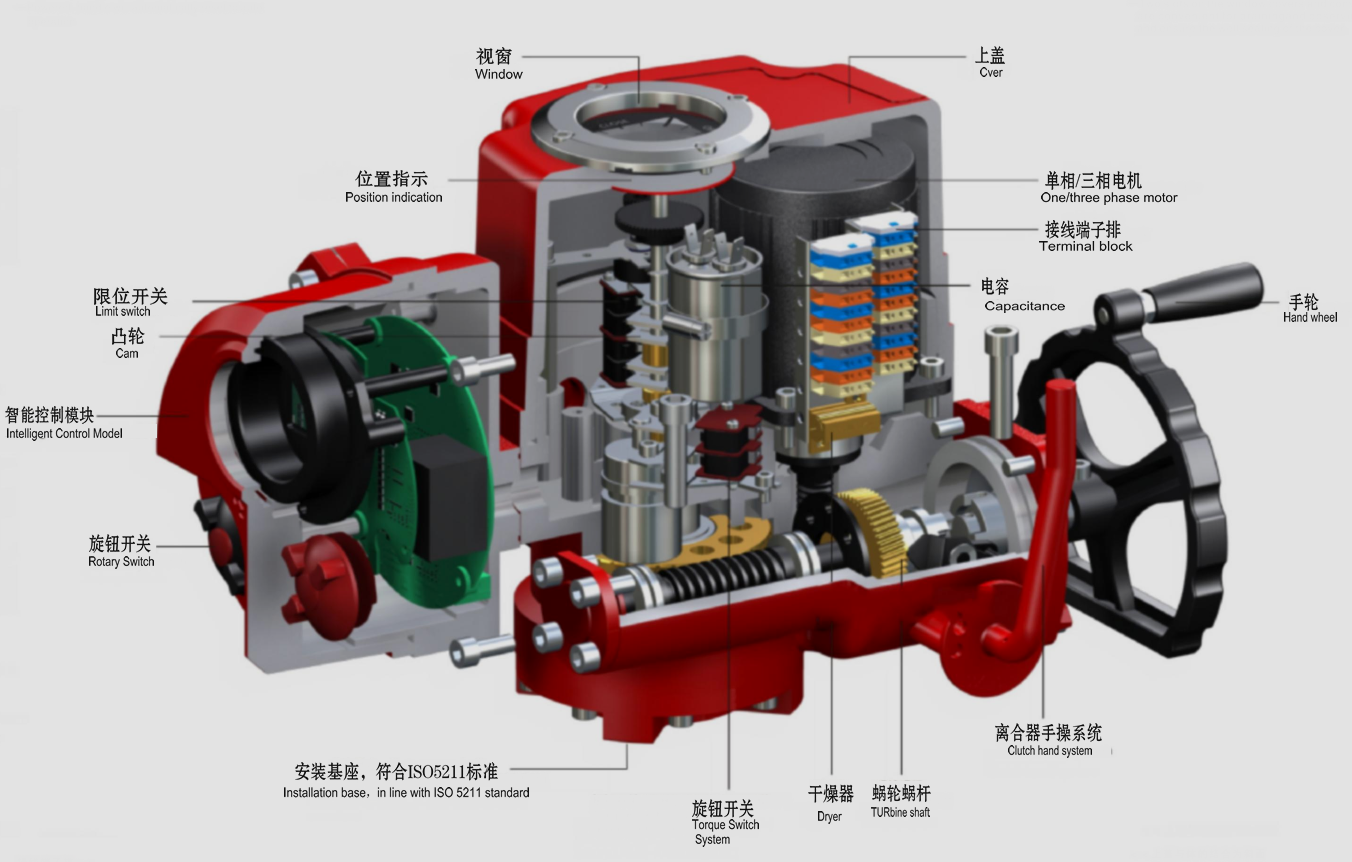

进口电动凸耳式三偏心蝶阀 执行器特点：
壳体—指该盖由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67。IP68和防爆型是可选的。
电机—全封闭式鼠笼式电机，体积小,扭矩大，惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
手动手轮—手轮设计安全可靠,省力省力。当执行器未通电时，将离合器拉到正确的位置后，可以用手轮操作。一旦通电，离合器将自动返回。
位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。
加热器和恒温器—用于控制执行器内的温度，以避免内部潮湿
限位开关—两机械和电子双限位。机械限位螺丝可调，安全可靠。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过简单的调整精确方便地设定。
扭矩开关—提供过载保护(OHQ 005/008/010除外),并且当阀门堵塞时，通过自动切断电源来避免阀门和执行器的损坏。(工厂设置，无需用户修改)
自锁—精密蜗轮蜗杆传动大扭矩，噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加，不再需要添加。
防脱螺栓—拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形，易于通过线性或45。安装。执行器可以垂直或水平安装。
线路—电路控制电路符合单相或三相电源标准，布局合理紧凑。端子有效满足各种附加功能要求。
智能模块—采用高度集成,低功耗的MCU和模拟电路控制板。由于全金属外部安装，电机热源和控制板有效分离，大大提高了软，硬件的抗干扰和耐热性。
阀位数字显示—执行器打开和关闭期间，液晶显示屏上显示阀门位置的变化。
相序自动化调整—智能执行器自动连接到三相电源相序。
进口电动凸耳式三偏心蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
•端部连接 |
凸耳式 |
|
•压力等级 |
Class150〜900LB |
|
•温度范围 |
金属夹层密封阀座：-103〜1022℉（-75〜550℃）、纯金属密封阀座：-321~1400℉(-196〜760℃) |
|
•阀体材质 |
铸钢ASTM A216 WCB、不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M |
|
•阀杆材质 |
不锈钢410、不锈钢17-4PH |
|
•蝶板材质 |
不锈钢ASTM A351 CF8、不锈钢ASTM A351 CF8M |
|
阀座材质 |
聚四氟乙烯PTFE、增强型聚四氟乙烯RPTFE、聚醚醚酮PEEK、多层次密封、金属硬密封 |
|
•控制方式 |
开关两位控制，4~20mA模拟量智能调节 |
|
•操作器连接法兰面 |
ISO 5211 |
|
•面间距 |
API 609、ISO 5752 |
|
•防火测试 |
API 607、ISO 10497 |
|
•超低温 |
BS 6364 |
|
•阀体壁厚 |
ASME B1 6.34 |
|
•阀门设计&压力 |
ASME B16.34 |
|
•持压测试 |
ISO 5208、API 598 |
|
•设计法兰 |
ASME B16.5 Class 150/300/600、ASME B16.47 Class 150/300/600 |
|
电动执行器标准技术参数 |
|
|
•外壳 |
铝合金外壳、防水级别：IP67，NEMA4 and 6 |
|
•电机电源 |
110/220 AC 1Phase，380/440V AC 3Phase，50/60Hz，±10% |
|
•控制电源 |
110/220V AC 1Phase，50/60Hz，±10% |
|
•电机 |
鼠笼式异步电动机 |
|
•限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•辅助限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•行程 |
90°~270±10° |
|
•失效保护/操作温度 |
内置热保护，开120℃，±5℃/关97℃±15℃ |
|
•指示器 |
连续的位置指示 |
|
•手动操作 |
机械手柄 |
|
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
|
•机械限位 |
2个外部调整螺栓 |
|
•干燥器 |
7-10W（110/220V AC）防冷凝 |
|
•接线孔 |
2个（pieces）M18 |
|
•环境温度 |
-20℃~+70℃ |
|
•润滑 |
铝基润滑脂（Ep型） |
|
•环境湿度 |
最大（Max）90% RH |
|
•抗震性能 |
X Y Z10g，0.2~34Hz，30分（minutes） |
|
•外涂层 |
干粉，环氧聚脂 |
