电动蝶阀
进口电动衬氟对夹蝶阀
PN10、PN16、PN25
2″ ~ 20″

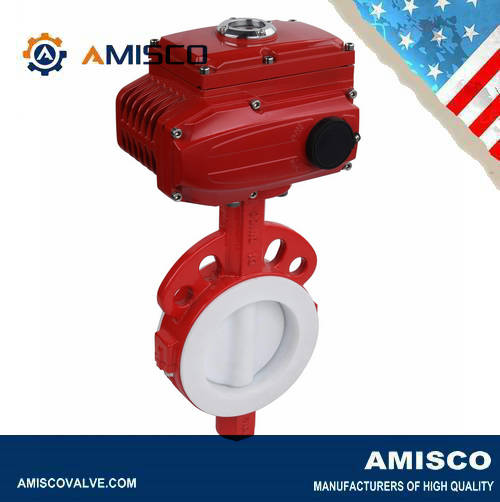

AMISCO进口电动衬氟对夹蝶阀是由高精度电动执行器与衬四氟乙烯蝶阀组成的电控阀门。
该阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，具有操作轻便，密封严密，超长的使用寿命的特点，可作快速切断或调节流量之用。
AMISCO进口电动衬氟对夹蝶阀的阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。适用于要求可靠密封和良好调节特性的场合。
广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
进口电动衬氟对夹蝶阀 特性：
- 衬氟蝶阀适用于强腐蚀或剧毒介质
- 特殊的 “Safety” 密封系统，保证环境安全
- 两片式阀体
-绝缘高度符合欧盟标准
-可任意角度安装
-免维护
-可拆卸，材料可循环使用
-材质符合 FDA EG 1935/2004
-可选：特殊设计符合TA-Air/VDI 2440

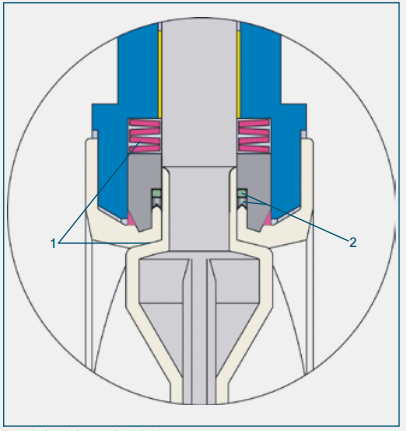

-上下阀杆对称设置安全密封:
1. 第一道密封为阀板和阀座的密封，由碟形弹簧提供持续的压力。
2. 第二道密封为PTFE垫片和氟橡胶密封圈。
进口电动衬氟对夹蝶阀 设计特点：
>阀杆轴部密封
在上下密封轴处采用公司独特设计的四级弹性垫与O型圈相结合的密封结构，更适应高温与低温使用环境的温差变化。
弹性密封机构体使两平面不透气的紧密配合，始终保持最低的操作扭矩。
在端面上的衬里提供了比较宽的密封面。
阀瓣采用直板式设计最大限度降低流通的阻力，提高在DCS控制系统中调节微动流量的CV值。
>分体式结构
采用安装定位孔，使上下体完美匹配。
所有半体皆可以对换，达到配件统一更换原则。
在上管线使用时之后，不需要人工维护。
顶法兰与阀杆尺寸符合IS05211标准。
内衬里表面是经过高速合金钢机加工而成，使得内表面的光洁度达到要求，从而降低扭矩值，保证蝶阀的气密性，并有助于使用寿命的提高。
所有阿米斯科蝶阀(对夹式)在管线安装尺寸上，做了突破性的设计，其对夹结构安装尺寸在首先保证中国国家GB 1.0/1.6Mpa标准外仍然可以完美用于DIN PN 10/16，ANSI 150 ，
JIS 10K的其他国家标准。
所有蝶阀表面采用环氧树脂涂层，确保阀体表面不受外界恶劣环境的侵蚀而变色，并具
备了耐腐蚀性与耐磨性。
所有安装螺丝采用不锈钢材质，在使用环境下不会因为生锈而影响美观，与环氧树脂涂
层形成完美的整体外观，经久耐用。
>产品应用
阿米斯科电动衬氟蝶阀特别适用于要求性能可靠，紧密关闭，恒转矩和无维修的防腐蚀应
用。公司生产的高品质蝶阀已经成功的应用于医药、石油化工、半导体(纯净水)、食
品加工、纸浆和造纸、钢铁提炼酸洗系统、空调系统、环保废气处理系统。所有阀门部
件精密机械加工，以及在转轴部位的安全防范措施相结合，提供一个持续下压逼紧阀座
的密封和气体通过转轴部位积极的主动密封。
进口电动衬氟对夹蝶阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
2”~60” |
|
|
•端部连接 |
对夹 |
|
|
•工作压力 |
PN10、PN16、150LB |
|
|
•温度范围 |
-79℃~+180℃ |
|
|
•阀体材质 |
球墨铸铁A396、CF8、CF8M、CF3M、WCB |
|
|
•蝶板材质 |
CF8、CF8M、CF3M、PTFE+CF8、PFA+CF8、F46+CF8、UHMWPE+CF8 |
|
|
•阀座材质 |
PTFE、PFA、F46、UHMWPE |
|
|
•阀杆材质 |
410、17-4PH、CF8、CF8M、CF3M |
|
|
•设计标准 |
EN 593、GB/T 12238 |
|
|
•结构长度 |
GB/T 12221J1系列、ISO 5752、EN 558、API 607 |
|
|
•连接法兰 |
DIN 2501-PN10/16、ASME Class 150、AS 4087 |
|
|
•驱动器连接法兰面 |
ISO 5211 |
|
|
•阀门标识 |
EN 19 |
|
|
•密封等级 |
EN 12266-2 |
|
|
电动执行器规格 |
||
|
•电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
•输出力矩 |
50N·M～2000N·M |
|
|
•动作范围 |
0～90° 0～360° |
|
|
•控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
•动作时间 |
18S～112S |
|
|
•保护装置 |
内置过热保护、过载保护 |
|
|
•环境温度 |
-20℃～+70℃ |
|
|
•手动操作 |
机械离合机构，配手轮操作 |
|
|
•机械限位 |
电气、机械二重限位 |
|
|
•防护等级 |
IP65、IP67、可定制IP68 |
|
|
•防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
•位置测量 |
电位计、比例控制单元 |
|
|
•驱动电机 |
鼠笼式异步电机 |
|
|
•进线接口 |
2个 PF 3/4” |
|
|
•壳体材料 |
铝合金 |
|
|
•外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|

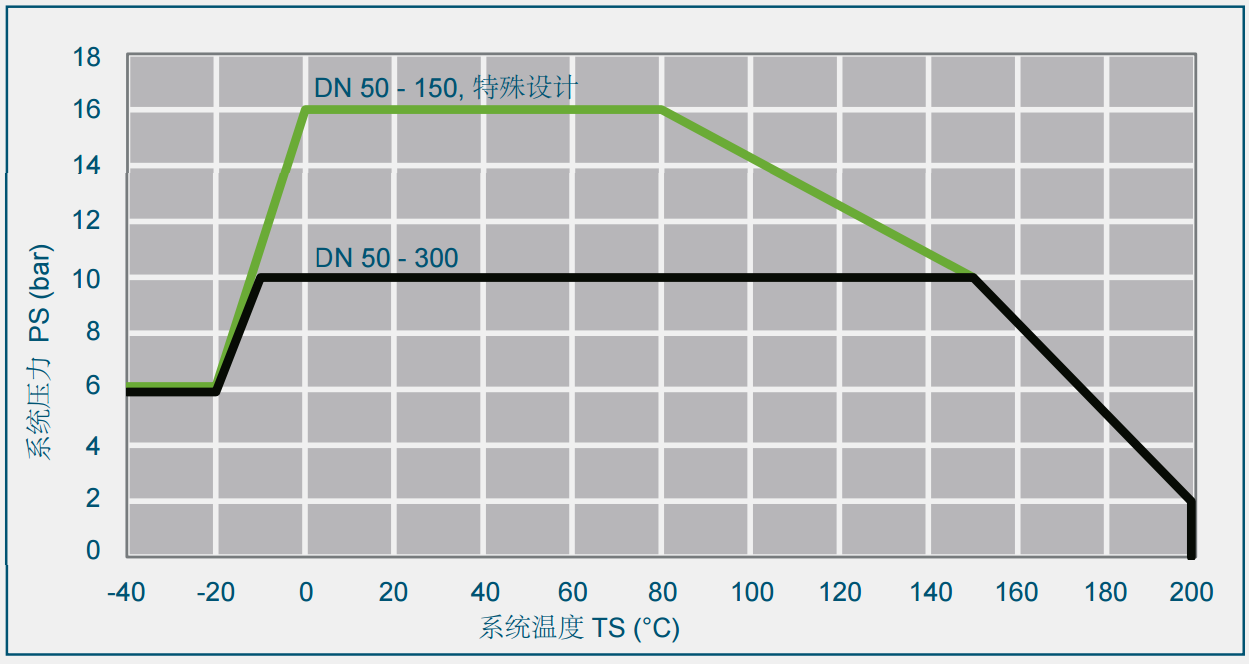

温度压力曲线图：
内衬为硅橡胶时的温度-压力曲线
内衬为 EPDM 时的工作温度为：-10°C 至+120°C
内衬为 FPM 时的工作温度为： -10°C 至+180°C
真空应用：-10°C 至+160°C 对夹式安装时，最高可达1mbar

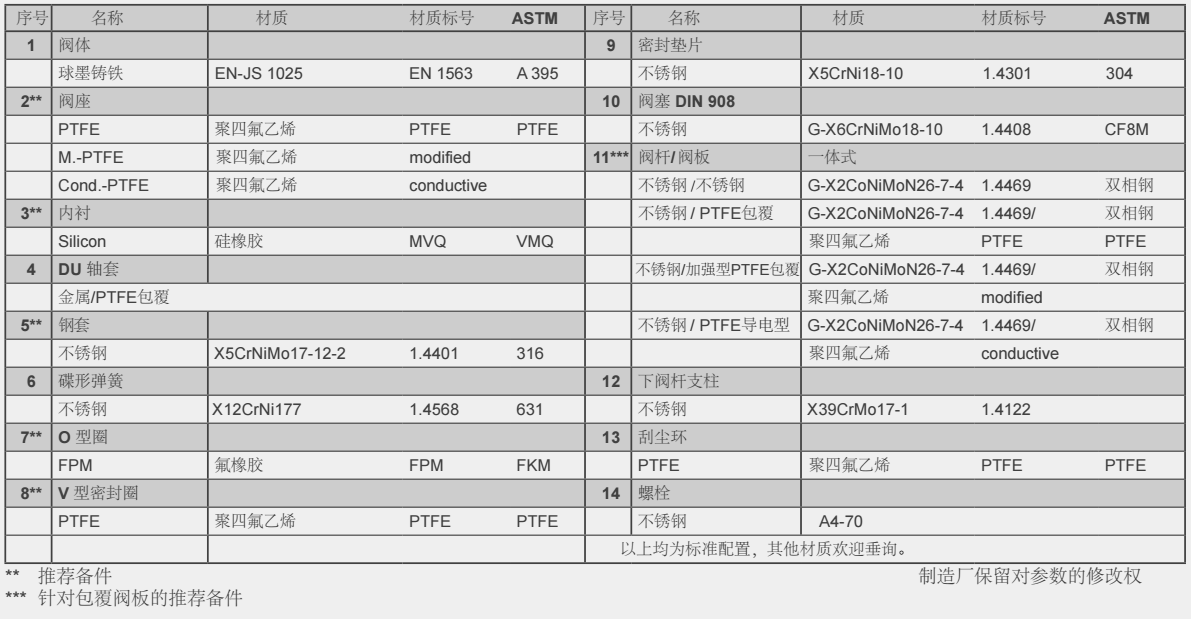

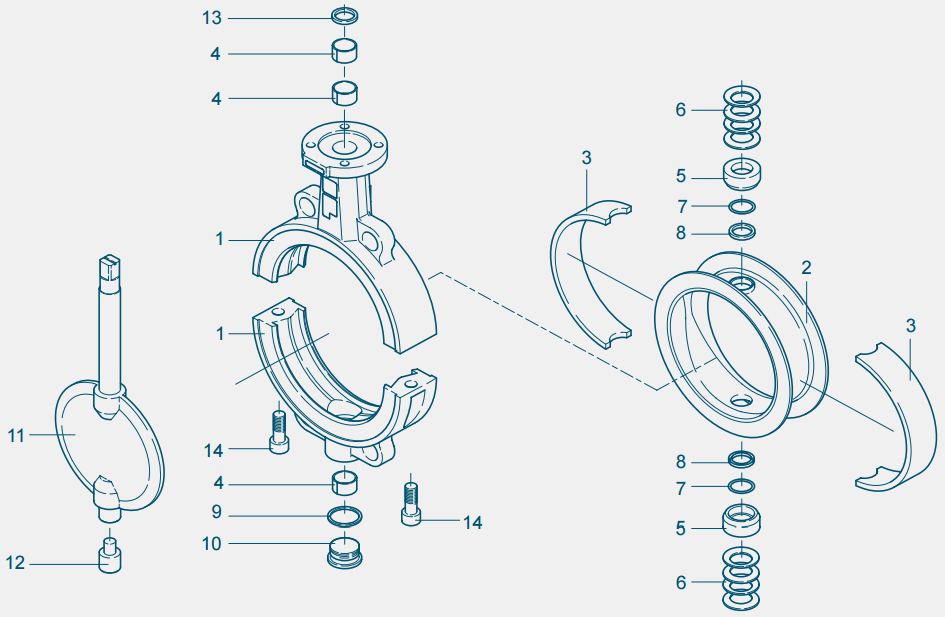

进口电动衬氟对夹蝶阀 零部件材质：
