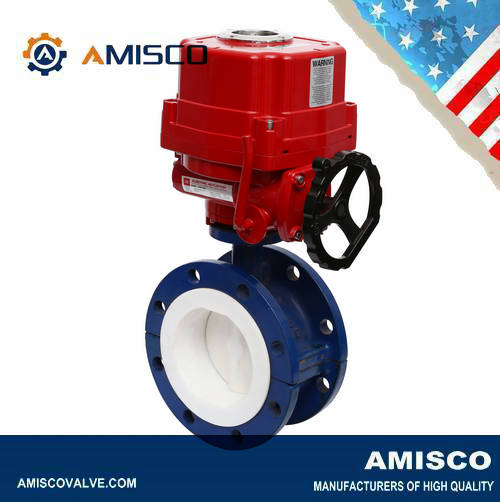

进口电动衬氟法兰蝶阀

产品详情

电动蝶阀

进口电动衬氟法兰蝶阀

PN10、PN16、PN25

2″ ~ 20″

AMISCO进口电动衬氟法兰蝶阀主要用于化工领域的开关或调节控制。该阀在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。AMISCO进口电动衬氟法兰蝶阀可全衬聚四氟乙烯、聚三氟氯乙烯、聚全氟乙丙烯，具有耐腐蚀，无泄漏、寿命长等优点。阀

进口电动衬氟法兰蝶阀特性：
- 衬氟蝶阀适用于强腐蚀或剧毒介质

- 特殊的 “Safety” 密封系统，保证环境安全

- 两片式阀体

-绝缘高度符合欧盟标准

-可任意角度安装

-免维护

-可拆卸，材料可循环使用

-材质符合 FDA EG 1935/2004

-可选：特殊设计符合TA-Air/VDI 2440

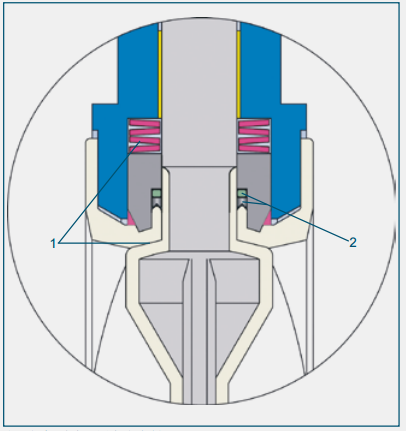

-上下阀杆对称设置安全密封:

1. 第一道密封为阀板和阀座的密封，由碟形弹簧提供持续的压力。

2. 第二道密封为PTFE垫片和氟橡胶密封圈。

进口电动衬氟法兰蝶阀设计特点：

1、阀瓣和阀体完全采用PFA涂层，具有优异的耐腐蚀性、渗透性和微生物污染性，最大限度地提高纯度和可靠性，同时减少维护工作量。

2、坚固的PFA阀座，球形成型，与阀瓣完美配合，形成一个双向100%防水密封。

3、氟橡胶密封圈完全包围流道整体（360°）

4、阀轴上的自调节缠绕系统可消除泄漏并减少长时间的无组织排放，操作期间无需维护（符合15848-1）。

5、PFA阀座形成一个保护轴，保护轴可防止腐蚀性液体的伤害，从而消除可能的泄漏点。

6、PFA阀板通过模压盘机械连接到金属底座上进行真空加工。

7、为更高的流量(CV)而设计的阀板。

8、阀瓣和轴由17-4不锈钢标准材料制成，强度高，可靠性高。

9、标准法兰密封保持阀门和管道法兰之间的正确密封

进口电动衬氟法兰蝶阀技术数据：

阀体规格
•尺寸范围	2”~60”
•端部连接	法兰
•工作压力	PN10、PN16、150LB
•温度范围	-79℃~+180℃
•阀体材质	球墨铸铁A396、CF8、CF8M、CF3M、WCB
•蝶板材质	CF8、CF8M、CF3M、PTFE+CF8、PFA+CF8、F46+CF8、UHMWPE+CF8
•阀座材质	PTFE、PFA、F46、UHMWPE
•阀杆材质	410、17-4PH、CF8、CF8M、CF3M
•设计标准	EN 593、GB/T 12238
•结构长度	GB/T 12221J1系列、ISO 5752、EN 558、API 607
•连接法兰	DIN 2501-PN10/16、ASME Class 150、AS 4087
•驱动器连接法兰面	ISO 5211
•阀门标识	EN 19
•密封等级	EN 12266-2
电动执行器规格
•电源电压		标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC
•输出力矩		50N·M～2000N·M
•动作范围		0～90° 0～360°
•控制方式		开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
•动作时间		18S～112S
•保护装置		内置过热保护、过载保护
•环境温度		-20℃～+70℃
•手动操作		机械离合机构，配手轮操作
•机械限位		电气、机械二重限位
•防护等级		IP65、IP67、可定制IP68
•防爆等级		ExdⅡ BT6,ExdⅡ CT5
•位置测量		电位计、比例控制单元
•驱动电机		鼠笼式异步电机
•进线接口		2个 PF 3/4”
•壳体材料		铝合金
•外涂层		干粉，环氧聚酯，具有超强防腐功能
