电动蝶阀

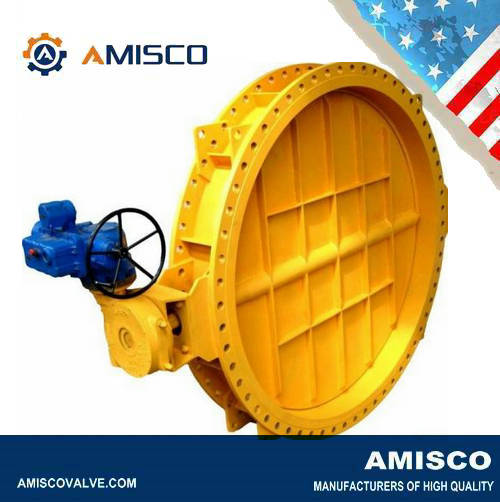

进口电动高温烟气蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动高温烟气蝶阀由高精度电动执行器与烟气蝶阀组成，并加装燃气，以保护电动执行机构，延长使用寿命。阀体采用多层次弹性金属硬密封结构，可耐高温1150℃，具有耐高温、结构紧凑、操作灵活、节能、价廉等特性，广泛应用于冶金、建材、石化、电力等行业通风、环保工程的含尘烟气、开启管道上，与电动执行器配套使用，可实现过程自动调节和远距离控制。
进口电动高温烟气蝶阀 特性：
1、密封圈为软硬层叠式金属片，具有金属硬密封和弹性软密封的双重优点，无论在室温和高温工况下，均具有优良的密封性。
2、采用三维偏心结构，具有越关越紧的密封功能及密封副磨损补偿性。
3、采用斜板式结构，阀门启闭迅速，流阻损失小，可以制造成双向密封型。
4、结构上设有空气吹扫孔，使阀门在高温条件下有利于正常运行，减少积灰，使阀板不出现卡死现象、从而保证阀板开启灵活。
5、根据用户的需要，高温蝶阀(烟道挡板)亦可设计制造成方形，上圆下方形，以适用不同截面形状烟道的需要。
6、电动装置可现场手动或远距离集中控制，且能满足计算机程控之需要。
进口电动高温烟气蝶阀的设计特点：
AMISCO进口电动高温蝶阀专为烟气治理而生，可耐高温1150℃，不卡死不垮塌
在使用过程中，热胀冷缩的影响会导致阀杆和填料处抱死，阀板与阀座卡死。或者余量多导致介质外漏和内漏泄漏率过大。阿米斯科在加工之前会根据温度选择合适的材料，并根据材质和厚度算出膨胀量。在保证低漏率的情况下阀门不会出现抱死或者卡死现象。
在使用过程中，高温透过阀杆热传导到达阀杆顶端，破坏执行器电路或者密封圈等，造成阀门坏死。阿米斯科电动高温蝶阀在阀杆连接处增加断层处理，减少热量，并加长阀杆增加散热片，减少高温对蝶阀的损坏。
进口电动高温烟气蝶阀 适用场合：
1、热风炉系统煤气切断阀、空气切断阀、烟气阀。
2、换热器系统煤气切断阀等。
3、高炉鼓风机出口风道阀。
4、工业炉热风系统、煤气切断系统。
5、焦炉煤气管道系统。
进口电动高温烟气蝶阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
8”~120” |
|
|
•端部连接 |
法兰式、对夹式 |
|
|
•压力等级 |
0.1MPa |
|
|
•介质流速 |
≤25 m/s |
|
|
•泄漏率 |
≤1% |
|
|
•适用温度 |
≤1100℃ |
|
|
•适用介质 |
空气、烟气及其他高温气体 |
|
|
•温度范围 |
P5 t≤550℃，P6 t≤650℃，P7 t≤750℃，P8 t ≤850℃，P9 t≤950℃ |
|
|
•阀体材质 |
Q235-B、A182-304、A182-316、A182-316L |
|
|
•蝶板材质 |
Q235-B、A182-304、A182-316、A182-316L |
|
|
•密封材质 |
Q235-B、A182-304、A182-316、A182-316L |
|
|
•阀轴材质 |
ASTM A276 420、ASTM A276 F304、ASTM A276 F316、ASTM A276 F316L |
|
|
•阀轴密封 |
氟橡胶、石墨 |
|
|
•适用工况 |
煤气、含尘气体、烟道等 |
|
|
|
|
|
|
•设计标准 |
GB T/12238 |
|
|
•结构长度 |
GB 12221 |
|
|
•法兰连接标准 |
JB/T79.1-94、JB/T79.4-94、HG 201616-97、ANSI B16.5、ANSI B16.47 |
|
|
•对夹连接标准 |
JB/T79.1-94、JB/T79.4-94、HG 201616-97、ANSI B16.5、ANSI B16.47 |
|
|
•泄漏量标准 |
ANSI B16.104 |
|
|
电动执行器规格 |
||
|
•电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
•输出力矩 |
50N·M～2000N·M |
|
|
•动作范围 |
0～90° 0～360° |
|
|
•控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
•动作时间 |
18S～112S |
|
|
•保护装置 |
内置过热保护、过载保护 |
|
|
•环境温度 |
-20℃～+70℃ |
|
|
•手动操作 |
机械离合机构，配手轮操作 |
|
|
•机械限位 |
电气、机械二重限位 |
|
|
•防护等级 |
IP65、IP67、可定制IP68 |
|
|
•防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
•位置测量 |
电位计、比例控制单元 |
|
|
•驱动电机 |
鼠笼式异步电机 |
|
|
•进线接口 |
2个 PF 3/4” |
|
|
•壳体材料 |
铝合金 |
|
|
•外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
