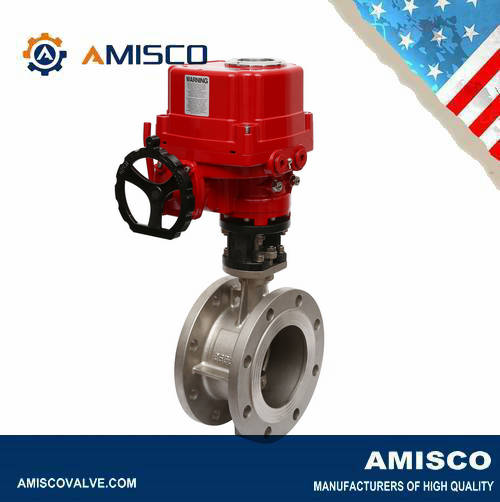

进口电动燃气蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动燃气蝶阀采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了一个角度偏心。能使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的“无摩擦”，极大地延长了阀门的使用寿命。
所配电动执行器可由380V / 220V / 110V交流电源或24V / 110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移动 到正确的位置,实现自动控制,其最大输出扭矩为2000N・M。( CE认证)。
该阀广泛应用于工业煤气、市政煤气及环境保护、通风系统设施中。
进口电动燃气蝶阀 设计特点：
耐腐蚀
常规煤气中含有水分和焦油杂质，二者混合含有腐蚀性。AMISCO电动燃气蝶阀在阀杆上镀珞处理，填料为高温石墨，增加蝶阀的耐腐蚀性。
防焦油抱死
煤气中含有焦油介质，在高温状态下呈粘稠状，在300℃左右呈结晶状态比较坚固。
AMISCO电动燃气蝶阀在上下阀杆处使用防抱死轴套和专用防尘套，具备抗焦油性并且防止脏的资质和烟尘进入轴承内，从而保证阀门开关灵活不卡死。
快速切断
配置电动或气动执行器，3秒内快速切断，保证其安全性，如果有要求可以订制1秒内快速切断。

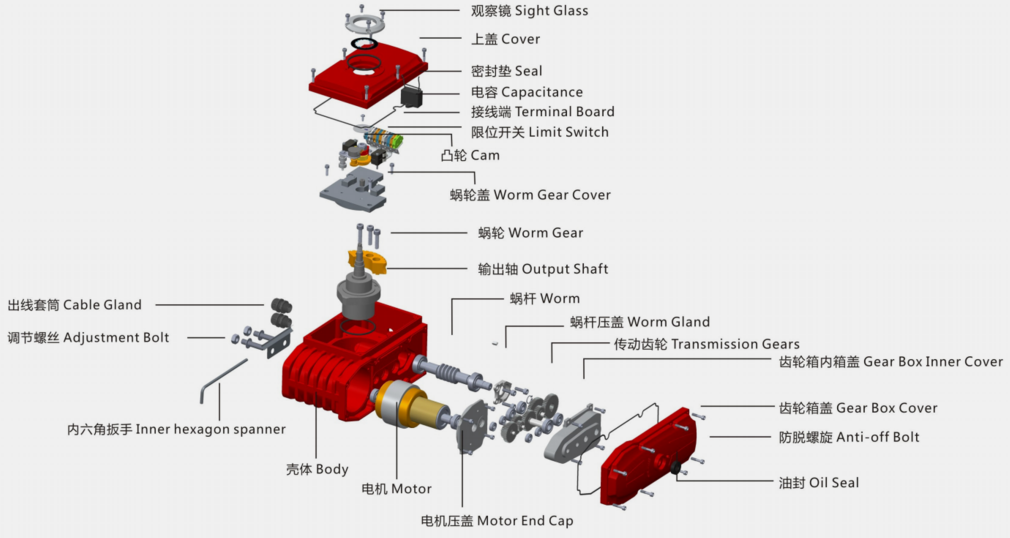

执行机构设计特点：
盖体由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67。IP68是可选的。
电机
全封闭式鼠笼式电机，体积小，扭矩大,惯性力小，F级绝缘等级。内部热保护开关避免损坏电机。
手动结构
手柄设计保证安全可靠、省力、体积小。当执行器未通电时，可通过手柄操作。当您不需要手动操作时，将扳手放在执行机构背面的插槽中。
位置指示器
安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。
密封
密封性能好。其防护等级为IP67 , IP68也是可选的。
限位开关
机械和电子双限位。机械限位螺丝可调，安全可靠。电子限位开关由凸轮机构来控制，简单的调整机构能精确方便的设定位置，且不受手轮过量的影响。
自锁
精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转，确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。
防脱螺栓
拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
安装
电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。
线路
控制线路符合单相或三相电源标准，布局合理紧凑。端子有效满足各种附加功能要求。
进口电动燃气蝶阀 技术数据：
|
产品规格 |
|
|
•尺寸范围 |
2”〜10”（DN50〜DN250） |
|
•端部连接 |
法兰式、对夹式 |
|
•压力等级 |
PN10 |
|
•温度范围 |
常温型：-20℃~+200℃ 散热型：-40℃~+450℃ |
|
•阀体材质 |
Q450、WCB、CF8、CF8M、CF3M |
|
•蝶板材质 |
球体电镀、球铁尼龙覆层、铝青铜、不锈钢 |
|
•密封材质 |
PTFE、PPL、PEEK、FKM、NBR、EPDM |
|
•控制方式 |
开关两位控制，4~20mA模拟量智能调节 |
|
产品标准 |
|
|
•设计标准 |
MSS SP-10 |
|
•壁厚 |
EN 12516-3 |
|
管螺纹连接端 |
ASME B1.20.1、DIN 2999/259、ISO 7/1、ISO 228/1、JIS B 0203 |
|
•测试标准 |
MSS SP-10 |
|
电动执行器标准技术参数 |
|
|
•外壳 |
铝合金外壳、防水级别：IP67，NEMA4 and 6 |
|
•电机电源 |
110/220 AC 1Phase，380/440V AC 3Phase，50/60Hz，±10% |
|
•控制电源 |
110/220V AC 1Phase，50/60Hz，±10% |
|
•电机 |
鼠笼式异步电动机 |
|
•限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•辅助限位开关 |
2x开（On）/关（off），SPDT，250V AC 10A |
|
•行程 |
90°~270±10° |
|
•失效保护/操作温度 |
内置热保护，开120℃，±5℃/关97℃±15℃ |
|
•指示器 |
连续的位置指示 |
|
•手动操作 |
机械手柄 |
|
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
|
•机械限位 |
2个外部调整螺栓 |
|
•干燥器 |
7-10W（110/220V AC）防冷凝 |
|
•接线孔 |
2个（pieces）M18 |
|
•环境温度 |
-20℃~+70℃ |
|
•润滑 |
铝基润滑脂（Ep型） |
|
•环境湿度 |
最大（Max）90% RH |
|
•抗震性能 |
X Y Z10g，0.2~34Hz，30分（minutes） |
|
•外涂层 |
干粉，环氧聚脂 |
