电动蝶阀

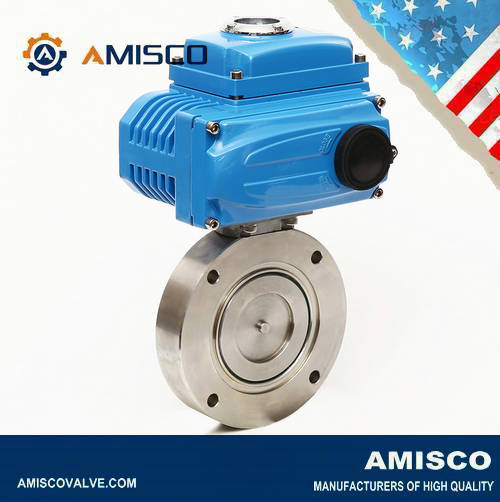

进口电动真空蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动真空蝶阀适用于无腐蚀的饱和蒸汽真空管路上，作为闭路设备。AMISCO电动高真空密封型蝶阀，两端轴封出用0.25MPa的压力密封，确保轴封出不泄漏，其结构为双阀座形式，两座之间以及轴端出均为橡胶密封与压力水（压值0.25MPa）相结合形式密封，如用户需要，可在阀体上加装电热装置，适用介质为纯净空气和非腐蚀性气体。
进口电动真空蝶阀 特征：
--启动扭矩小，操作灵活方便，省力节能
--通道流畅，适用于高真空、超真空环境
--多层次密封结构，密封性能卓越
--使用寿命≥50,0000次
进口电动真空蝶阀 设计特点：
1、采用线式圆盘板与短结构钢板焊接的新结构形式设计制造。结构紧凑，重量轻，安装方便，流动阻力小，流量大，避免了高温膨胀的影响，操作方便。
2、机体内无连杆和螺栓，工作可靠，使用寿命长。它可以安装在多个站点，不受介质流向的影响。
进口电动真空蝶阀 工作原理：
当电动执行机构的控制部分接受来自调节器的信号（输入信号4~2 0mA. DC或1~5V. DC）和来自开度检测部分的开度信号，将两信号比较并放大，向消除其差值的方向驱动和控制电机产生推力，通过连接来带动阀芯的移动，从而改变阀芯与阀座的流通面积，直到消除两部分的偏差，电机停止作，阀芯停止运动，以此来达到自动调节和切断的目的。
进口电动真空蝶阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
2-1/2"(63.5mm) to 8"(203.2mm) |
|
|
•端部连接 |
法兰ISO-F > ISO63, ISO100, ISO160, ISO 200 |
|
|
•压力范围 |
10-8 mbar to 2 bar |
|
|
•泄漏率 |
x10-9 mbar. l/sec |
|
|
•阀体材质 |
CF8、CF8M、CF3M |
|
|
•密封材质 |
Viton |
|
|
•适用温度 |
Actuator ≦ 60℃ / Body ≦ 120℃ |
|
|
•运转寿命 |
ISO63 - ISO160 >>> 1,500,000 | ISO200 >>> 1,000,000 |
|
|
电动执行器规格 |
||
|
•电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
•输出力矩 |
50N·M～2000N·M |
|
|
•动作范围 |
0～90° 0～360° |
|
|
•控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
•动作时间 |
18S～112S |
|
|
•保护装置 |
内置过热保护、过载保护 |
|
|
•环境温度 |
-20℃～+70℃ |
|
|
•手动操作 |
机械离合机构，配手轮操作 |
|
|
•机械限位 |
电气、机械二重限位 |
|
|
•防护等级 |
IP65、IP67、可定制IP68 |
|
|
•防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
•位置测量 |
电位计、比例控制单元 |
|
|
•驱动电机 |
鼠笼式异步电机 |
|
|
•进线接口 |
2个 PF 3/4” |
|
|
•壳体材料 |
铝合金 |
|
|
•外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|

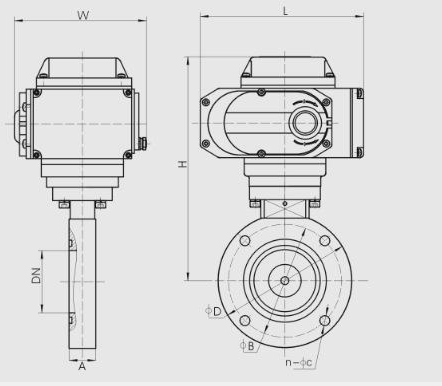

进口电动真空蝶阀 外形尺寸：
|
型号 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GID-40 |
40 |
85 |
70 |
44 |
22 |
183 |
139 |
157 |
4-φ7 |
|
GID-50 |
50 |
110 |
90 |
55 |
22 |
195 |
139 |
157 |
4-φ7 |
|
GID-65 |
65 |
125 |
105 |
70 |
26 |
203 |
139 |
157 |
4-φ9 |
|
GID-80 |
80 |
145 |
125 |
85 |
30 |
213 |
139 |
157 |
4-φ9 |
|
GID-100 |
100 |
170 |
145 |
105 |
30 |
231 |
139 |
157 |
4-φ12 |
|
GID-150 |
150 |
220 |
195 |
156 |
35 |
251 |
139 |
157 |
8-φ12 |
|
GID-200 |
200 |
275 |
250 |
208 |
40 |
315 |
147 |
207 |
8-φ12 |
|
GID-250 |
250 |
330 |
300 |
258 |
45 |
343 |
147 |
207 |
8-φ14 |
|
GID-300 |
300 |
380 |
350 |
308 |
55 |
368 |
147 |
207 |
8-φ14 |
|
GID-400 |
400 |
500 |
465 |
408 |
60 |
451 |
182 |
256 |
8-φ18 |
|
GID-500 |
500 |
600 |
565 |
510 |
80 |
535 |
182 |
280 |
12-φ18 |
