电动蝶阀
进口电动低负载蝶阀
PN10、PN16、PN25
2″ ~ 20″
AMISCO进口电动低负载蝶阀是一种重量轻、结构简单的蝶阀。该阀的阀体、阀板均用钢板焊接加工而成，适用于低压状态的开启或其他气体的流量、压力控制，此外也适用于高温的其他。
进口电动低负载蝶阀的特征：
阀体采用钢板焊接结构，阀部分按其结构分为开放型、15°密封型和后座型三种。
阀座形式分为内部轴承型和外轴承两种，内部轴承型适用于口径DN550以下，外部轴承型适用于口径DN600以上。
构造简单，结构轻巧，适用于低压状态的空气或其他气体的流量、压力控制，也适用于高温状态气体。
根据客户实际工况，我公司还可对该蝶阀做特殊设计改型，以满足客户的要求。如内衬水泥的高温阀，用于900℃烟气或燃料气场合。
进口电动低负载蝶阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
3”~112”（DN80~DN2800） |
|
|
•端部连接 |
法兰式、对夹式 |
|
|
•压力等级 |
ANSI 150#、PN0.25MPa、 PN1.0MPa、、 PN1.6MPa |
|
|
•设计标准 |
ANSI B16.34、ANSI B16.47、API598 |
|
|
•法兰距 |
IEC60534，ISA.S75.03-1985 |
|
|
•表面涂层 |
德国劳尔色标RAL 7046（银灰色环氧树脂），阀体为不锈钢时，本体部不加涂层 |
|
|
•内部轴承型输出轴 |
-5~200℃（仅用于3”~12”，即DN80~DN550） |
|
|
•外部轴承型输出轴 |
-5~600℃（超过600℃至1100℃情况，可特殊设计） |
|
|
•阀板形式 |
开放型，15°密封型，后座型 |
|
|
•流量特性 |
近似等百分比 |
|
|
•可调比 |
60°开度15:1,90°开度30:1 |
|
|
•填料 |
聚四氟乙烯石棉、聚四氟乙烯碳纤维、柔性石墨 |
|
|
特殊选型 |
||
|
•本体特殊检查 |
材料检查，液体渗透探伤检查（PT），放射性检查（RT）、流量特性检查、低温试验、蒸汽试验 |
|
|
•本体特殊清洗 |
氧气清洁、完全禁油、除水处理 |
|
|
•本体及执行机构特殊规格 |
防砂、防尘型、防盐腐蚀型、无铜处理、特殊空气配管及特殊气接头、真空工作条件用，接触大气部分的螺栓、螺母采用不锈钢，指定涂层色、NACE处理，阀内件特殊设计，阀内件特殊材质 |
|
|
电动执行器规格 |
||
|
•电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
•输出力矩 |
50N·M～2000N·M |
|
|
•动作范围 |
0～90° 0～360° |
|
|
•控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
•动作时间 |
18S～112S |
|
|
•保护装置 |
内置过热保护、过载保护 |
|
|
•环境温度 |
-20℃～+70℃ |
|
|
•手动操作 |
机械离合机构，配手轮操作 |
|
|
•机械限位 |
电气、机械二重限位 |
|
|
•防护等级 |
IP65、IP67、可定制IP68 |
|
|
•防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
•位置测量 |
电位计、比例控制单元 |
|
|
•驱动电机 |
鼠笼式异步电机 |
|
|
•进线接口 |
2个 PF 3/4” |
|
|
•壳体材料 |
铝合金 |
|
|
•外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
温度范围：
|
阀体结构 |
开放型 |
15°密封型 |
后座型 |
|
内部轴承型 |
-5℃~+200℃ |
-5℃~+150℃ |
-5℃~+200℃ |
|
外部轴承型 |
-5℃~+1100℃ |
-5℃~+150℃ |
-5℃~+1100℃ |
1、当选用开放型，温度需求在-5~600℃范围时，可选用散热片型特殊设计。
2、当选用后座型，阀杆为630/PH（析出硬化热处理）时，温度范围为-5~+400℃。

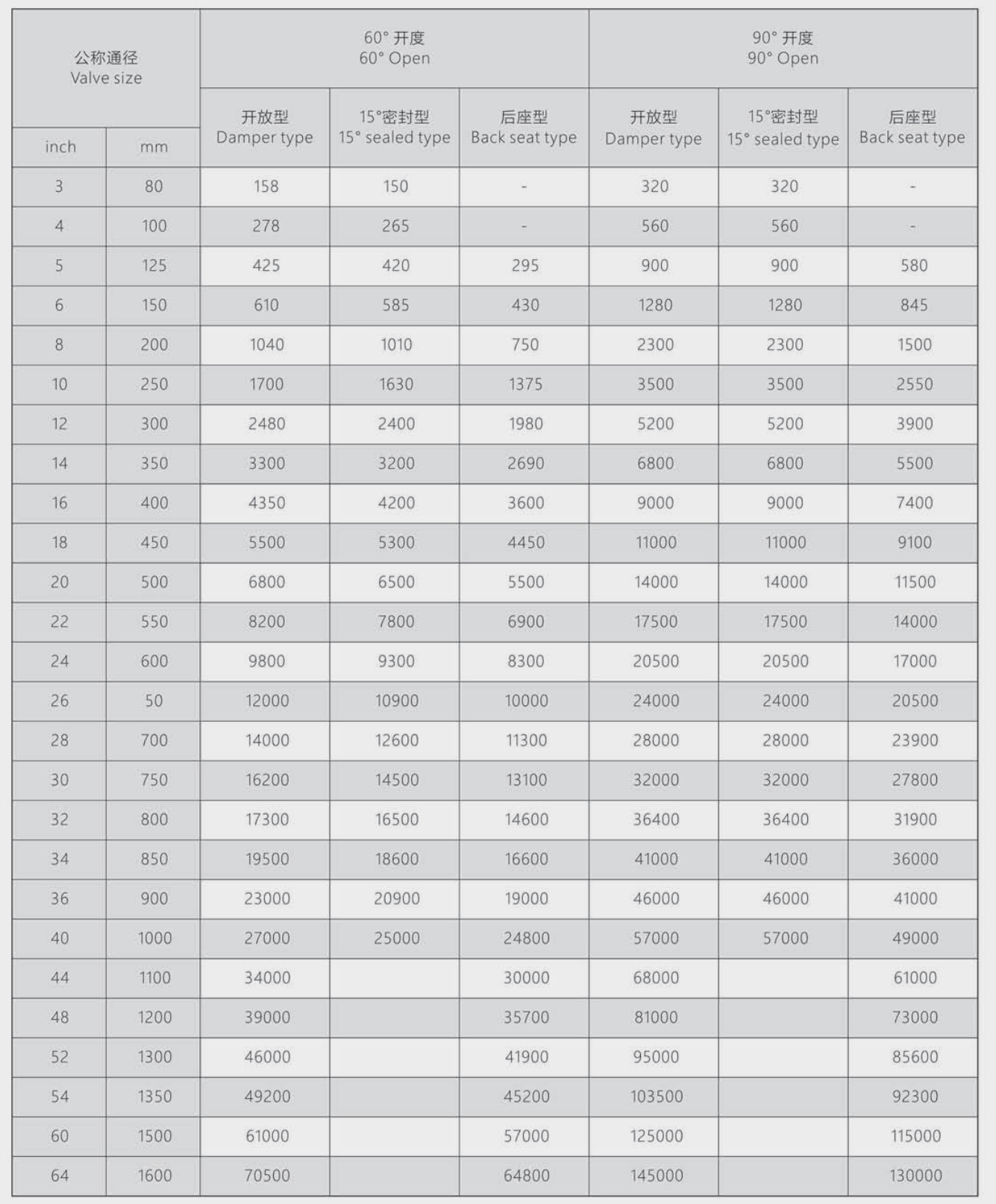

额定Cv值：

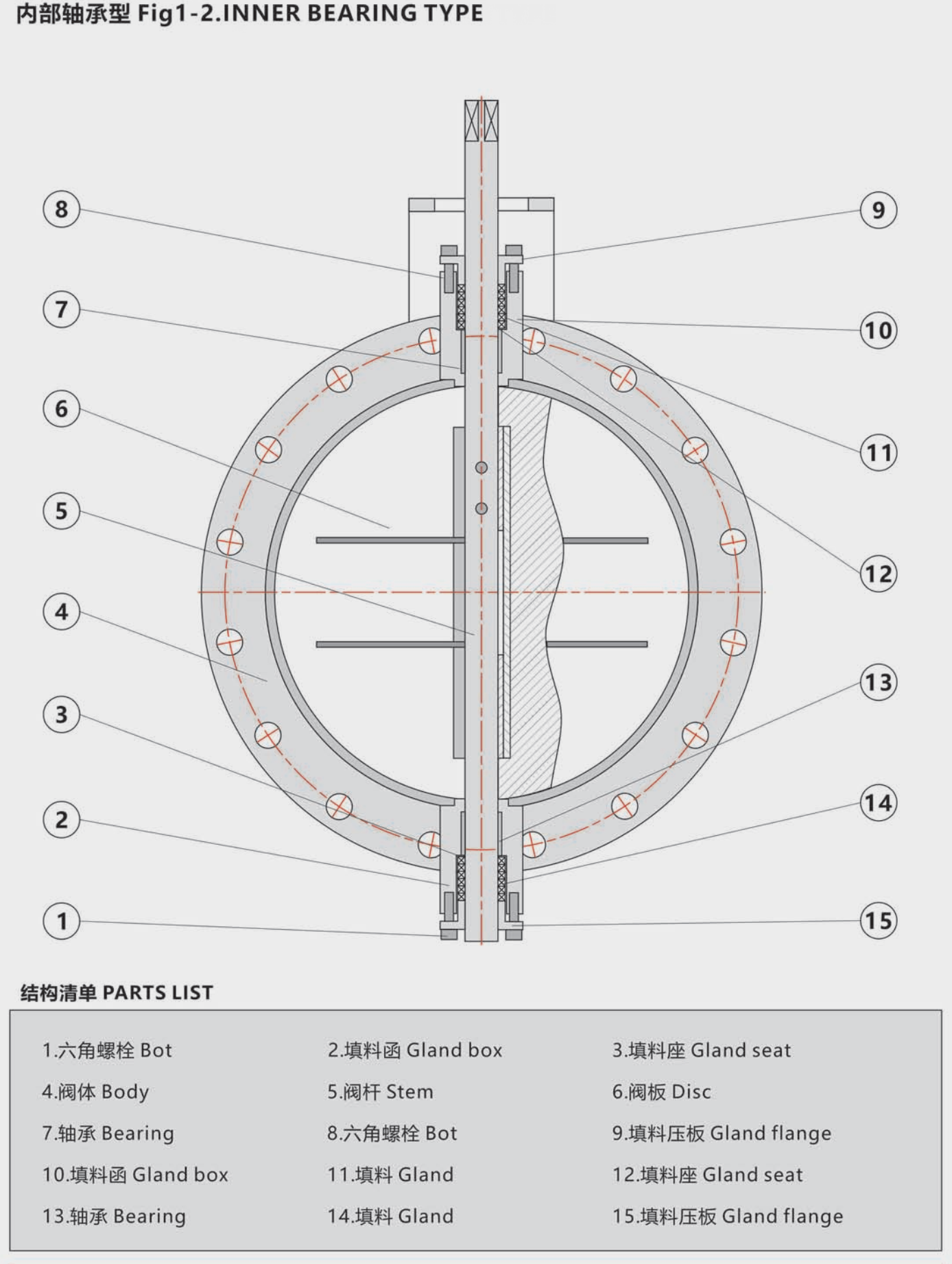

进口电动低负载蝶阀 零部件清单：
