气动球阀
进口气动法兰球阀
1000 PSI
1/2″~ 12″
AMISCO进口气动法兰球阀是由气动执行器和直通法兰球阀组合的气控阀门。通过装配电磁阀、限位开关、过滤器、定位器等气动配件,可以远程端控制阀门的快速开关及调节,在各行业中使用广泛并备受好评。
气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211,DIN 3337和CD/VDE3845,MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。
AMISCO进口气动法兰球阀连接简单、结构紧凑、重量轻、阻力小,通常用于密封要求严格的场合,除可控制气体、液体、蒸汽介质外,还适于控制污水和含有纤维性杂质的介质。

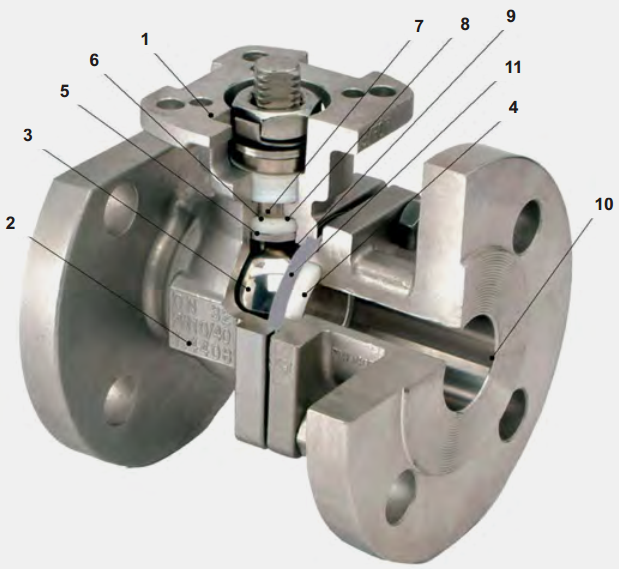

进口气动法兰球阀 特点:
法兰球阀
1、ISO 5211方轴高平台,无需支架可直接安装执行器
2、1/2”至12”精密铸造阀体
3、球体
精密加工的镜面抛光实心球可实现紧密关断,并具有较小的操作扭矩。
4、阀座
泄压槽设计用于释放流管中的压力,减少阀座磨损和阀门扭矩。
5、锥形阀杆设计可提供阀杆密封,并具有极长的使用寿命。
6、超光滑阀杆表面
延长使用寿命,阀杆表面光滑,减少密封摩擦和操作扭矩。
7、防脱出阀杆设计,保证最大程度的安全。
8、O形圈阀杆密封
通过增加阀杆O形圈,延长使用寿命,并保持阀杆对齐。
9、防静电设置
阀球、阀杆和阀体防静电装置。
10、所有阀体的零件和法兰表面均已完全加工
11、完全密封的阀体密封件,从高真空到高压和高温均可应用。
V型球选型
AMISCO为所有流程应用程序提供了V形球阀控制选项。欲了解更多信息,请索取AMISCO V型球阀数据表。
金属阀座选项
AMISCO金属阀座可用于高温和研磨条件。欲了解更多信息,请索取AMISCO金属阀座阀门数据表。

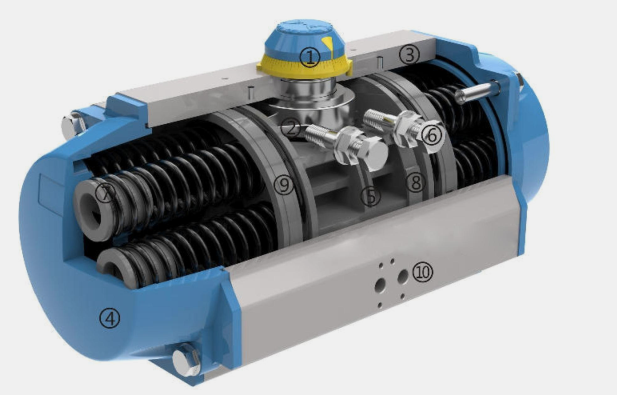

气动执行器
1、指示器
指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
2、输出轴
镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
3、缸体
由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
4、端盖
铝合金压铸,表面阳极硬化处理、金属聚酯涂层。
5、活塞
采用铸铝硬质氧化处理
6、调节螺栓
两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
7、弹簧
采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
8、活塞环
采用低摩擦、长寿命复合材料,维修更换方便。
9、密封
常温下使用丁月青橡胶,高温和低温工况下,根据客户要求使用特殊的密封。
10、气源接口
符合NAM UR标准,可直接安装NAM UR标准电磁阀。
11、所有紧固件均采用不锈钢材料。
进口气动法兰球阀 技术数据:
阀体规格 |
||
•阀体结构 |
全通径分体式法兰球阀 |
|
•尺寸范围 |
1/2”〜12”(DN15〜DN300) |
|
•端部连接 |
法兰RF、RJ、FF、FM、 |
|
•压力等级 |
ANSI 150LB、300LB |
|
•温度范围 |
-20 to +280 ℃ |
|
•阀体材料 |
WCB, 316L S/S, Titanium, Duplex, Hastelloy C,Alloy 20 |
|
•阀座材料 |
标准:PTFE 选项:TFM 1600、RPEEK、碳填充PTFE、Delrin、UHM-VPE、Flex-Metal TM、金属阀座等。 |
|
•阀芯形式 |
O型球形阀芯 |
|
•流量特性 |
近似快开型 |
|
•动作范围 |
0~90° |
|
•死区 |
≤1%(可调) |
|
•阀体标准 |
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

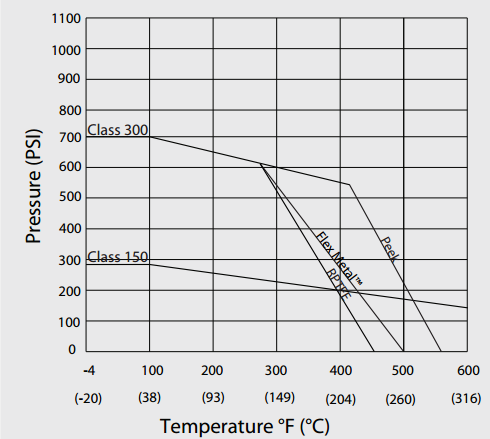

进口气动法兰球阀 压力温度等级:

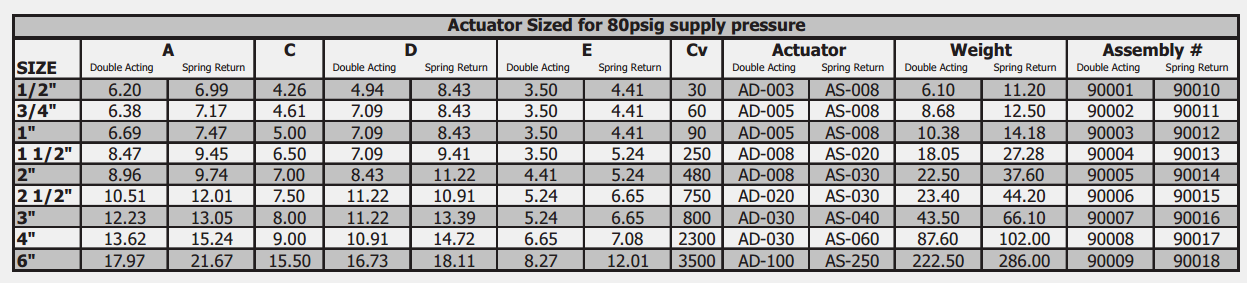

进口气动法兰球阀 外形尺寸:
